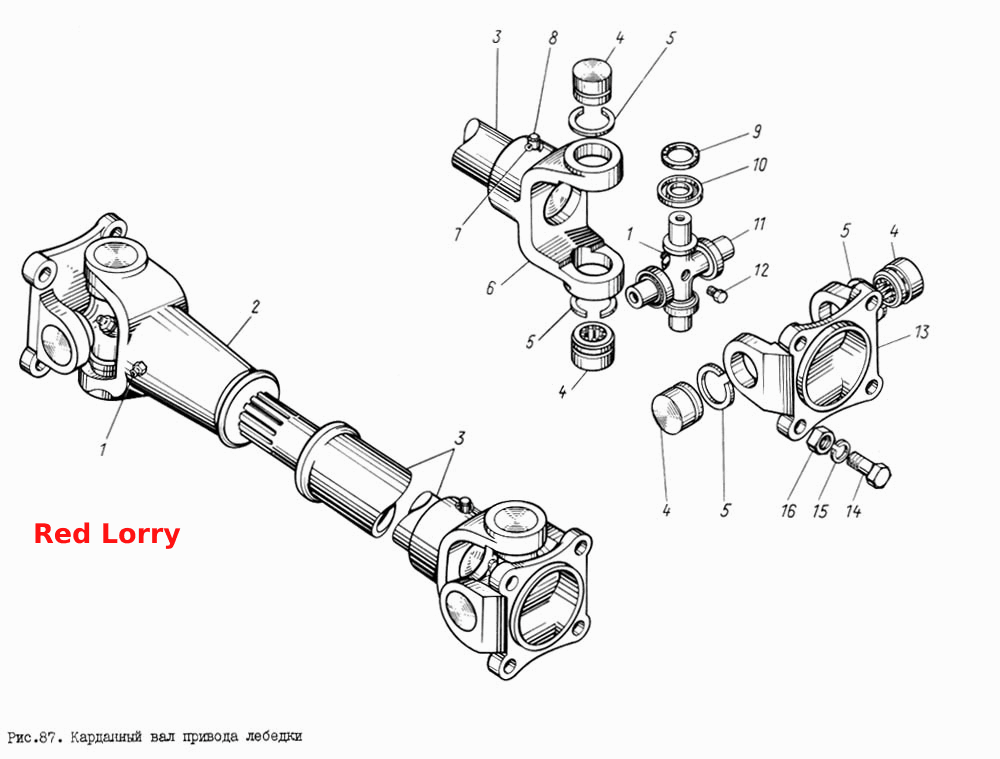

Карданний вал приводу лебідки __NT__0__
100%
Назва деталі
Маслянка в зборі
Заводський номер
304814-П
Кількість на модель
3
№
1
Назва деталі
Ковзна вилка карданного вала
Заводський номер
121-4502047
Кількість на модель
1
№
2
Назва деталі
Карданний вал зі шліцьовим кінцем у зборі
Заводський номер
131-4502014
Кількість на модель
1
№
3
Назва деталі
Підшипник хрестовини карданного валу
Заводський номер
110-2201033
Кількість на модель
8
№
4
Назва деталі
Стопорне кільце голчастого підшипника кардана товщиною 2,6 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних
Заводський номер
121-4502061
Кількість на модель
№
5
Назва деталі
Стопорне кільце голчастого підшипника кардана товщиною 2,65 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних
Заводський номер
121-4502062
Кількість на модель
№
5
Назва деталі
Стопорне кільце голчастого підшипника кардана товщиною 2,7 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних
Заводський номер
121-4502063
Кількість на модель
№
5
Назва деталі
Стопорне кільце голчастого підшипника кардана товщиною 2,54 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних
Заводський номер
121-4502060
Кількість на модель
№
5
Назва деталі
Вилка карданного вала
Заводський номер
123В-4502022-А
Кількість на модель
1
№
6
Назва деталі
Шплінт 3,2х20
Заводський номер
258039-П8
Кількість на модель
1
№
7
Назва деталі
Запобіжний штифт
Заводський номер
123В-4502051
Кількість на модель
1
№
8
Назва деталі
Ущільнювач хрестовини карданного валу
Заводський номер
110-2201032
Кількість на модель
8
№
9
Назва деталі
Обойма ущільнювача хрестовини
Заводський номер
110-2201031
Кількість на модель
8
№
10
Назва деталі
Хрестовина карданного вала
Заводський номер
121-4502030-Б
Кількість на модель
2
№
11
Назва деталі
Конічна пробка
Заводський номер
262541-П8
Кількість на модель
2
№
12
Назва деталі
Фланець карданного вала
Заводський номер
121-4502023-Б
Кількість на модель
2
№
13
Назва деталі
Болт M12x1,25-6gx30
Заводський номер
201563-П29
Кількість на модель
8
№
14
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
8
№
15
Назва деталі
Гайка М12х1, 25
Заводський номер
250615-П8
Кількість на модель
8
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Маслянка в зборі | 304814-П | 3 | 3 | 1 | |||
| 2 | Ковзна вилка карданного вала | 121-4502047 | 1 | 1 | 2 | |||
| 3 | Карданний вал зі шліцьовим кінцем у зборі | 131-4502014 | 1 | 1 | 3 | |||
| 4 | Підшипник хрестовини карданного валу | 110-2201033 | 8 | 8 | 4 | |||
| 5 | Стопорне кільце голчастого підшипника кардана товщиною 2,6 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних | 121-4502061 | 5 | |||||
| 5 | Стопорне кільце голчастого підшипника кардана товщиною 2,65 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних | 121-4502062 | 5 | |||||
| 5 | Стопорне кільце голчастого підшипника кардана товщиною 2,7 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних | 121-4502063 | 5 | |||||
| 5 | Стопорне кільце голчастого підшипника кардана товщиною 2,54 мм (для моделей 131Н, 131НА, 131НВ кількість деталей — за потребою) (кільця підбираються однакової товщини для кожної пари протилежних | 121-4502060 | 5 | |||||
| 6 | Вилка карданного вала | 123В-4502022-А | 1 | 1 | 6 | |||
| 7 | Шплінт 3,2х20 | 258039-П8 | 1 | 1 | 7 | |||
| 8 | Запобіжний штифт | 123В-4502051 | 1 | 1 | 8 | |||
| 9 | Ущільнювач хрестовини карданного валу | 110-2201032 | 8 | 8 | 9 | |||
| 10 | Обойма ущільнювача хрестовини | 110-2201031 | 8 | 8 | 10 | |||
| 11 | Хрестовина карданного вала | 121-4502030-Б | 2 | 2 | 11 | |||
| 12 | Конічна пробка | 262541-П8 | 2 | 2 | 12 | |||
| 13 | Фланець карданного вала | 121-4502023-Б | 2 | 2 | 13 | |||
| 14 | Болт M12x1,25-6gx30 | 201563-П29 | 8 | 8 | 14 | |||
| 15 | Пружинна шайба | 252137-П2 | 8 | 8 | 15 | |||
| 16 | Гайка М12х1, 25 | 250615-П8 | 8 | 8 | 16 |
