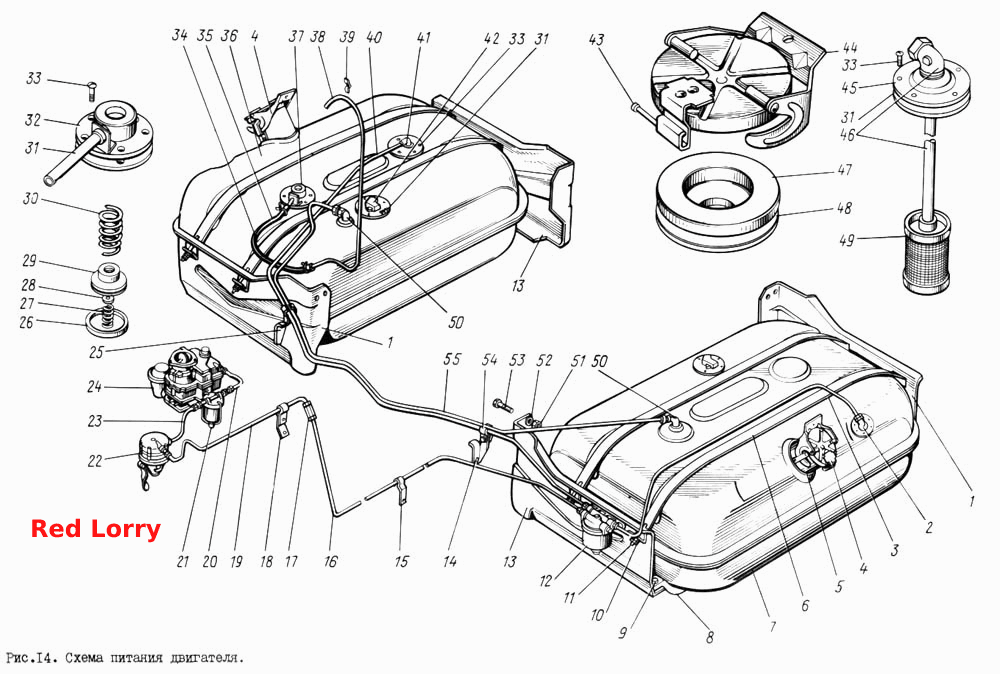

Схема живлення двигуна
100%
Назва деталі
Задній кронштейн для кріплення паливопроводів
Заводський номер
137-1104089
Кількість на модель
№
Назва деталі
Передній кронштейн для кріплення паливопроводів
Заводський номер
137-1104083
Кількість на модель
№
Назва деталі
Задній кронштейн для кріплення паливного бака
Заводський номер
130-1101105-В
Кількість на модель
1
№
1
Назва деталі
Приймальна трубка з фільтром у зборі
Заводський номер
130-1104710-В
Кількість на модель
1
№
2
Назва деталі
Трубка від паливного бака до фільтра-відстійника у зборі
Заводський номер
130Т-1104020-Б
Кількість на модель
1
№
3
Назва деталі
Коркова пробка паливного бака в зборі
Заводський номер
131-1103010-Б
Кількість на модель
2
№
4
Назва деталі
Висувна труба паливного бака у зборі
Заводський номер
164А-1101090
Кількість на модель
1
№
5
Назва деталі
Хомут кріплення паливного бака у зборі
Заводський номер
130-1101110-Б
Кількість на модель
2
№
6
Назва деталі
Паливний бак у зборі
Заводський номер
131-1101010-В
Кількість на модель
1
№
7
Назва деталі
Кріпильна балка паливного бака в зборі
Заводський номер
130-1101206-Б2
Кількість на модель
2
№
8
Назва деталі
Болт M12x1,75x30
Заводський номер
201540-П8
Кількість на модель
4
№
9
Назва деталі
Гайка М10-6Н
Заводський номер
250512-П8
Кількість на модель
8
№
10
Назва деталі
Диск
Заводський номер
252006-П8
Кількість на модель
4
№
10
Назва деталі
Фільтр-відстійник палива у зборі
Заводський номер
43.13-1105010
Кількість на модель
1
№
12
Назва деталі
Передній кронштейн кріплення паливного бака
Заводський номер
130-1101104-В
Кількість на модель
1
№
13
Назва деталі
Кронштейн кріплення паливопроводів, лівий
Заводський номер
131-1104123
Кількість на модель
1
№
14
Назва деталі
Кріплення для паливопроводів
Заводський номер
130-1104039
Кількість на модель
1
№
15
Назва деталі
Трубка від фільтра-відстійника до паливного насоса у зборі
Заводський номер
137-1104085
Кількість на модель
№
16
Назва деталі
Трубка від фільтра-відстійника до паливного насоса у зборі
Заводський номер
131-1104085
Кількість на модель
1
№
16
Назва деталі
З'єднувальний патрубок
Заводський номер
300303-418
Кількість на модель
1
№
17
Назва деталі
Скоба
Заводський номер
308369-П29
Кількість на модель
1
№
18
Назва деталі
Передня трубка від фільтра-відстійника у зборі
Заводський номер
130Т-1104138-Б
Кількість на модель
1
№
19
Назва деталі
Трубка від фільтра тонкого очищення до карбюратора в зборі
Заводський номер
130-1104054-Г
Кількість на модель
1
№
20
Назва деталі
Фільтр тонкого очищення палива
Заводський номер
43.13-1117010
Кількість на модель
1
№
21
Назва деталі
Паливний насос Б10-1 у зборі
Заводський номер
130Т-1106011-Б2
Кількість на модель
1
№
22
Назва деталі
Трубка від паливного насоса до фільтра тонкого очищення у зборі
Заводський номер
130-1104050-Г
Кількість на модель
1
№
23
Назва деталі
Карбюратор К88АТ у зборі зі штуцером
Заводський номер
130-1107010-42
Кількість на модель
1
№
24
Карбюратор К-88 (ЗІЛ-130, ЗІЛ-131) К88-1107010
Виробник
RedLorry
Ціна
2743.3 ₴
Наявність
В наявності
Заводський номер
К88-1107010
Назва деталі
Правий кронштейн для кріплення паливопроводів
Заводський номер
131-1104122
Кількість на модель
1
№
25
Назва деталі
Дно клапанів
Заводський номер
131-1103089
Кількість на модель
1
№
26
Назва деталі
Пружина впускного клапана
Заводський номер
120-1103060
Кількість на модель
1
№
27
Назва деталі
Впускний клапан паливного бака
Заводський номер
130-1103050
Кількість на модель
1
№
28
Назва деталі
Випускний клапан пробки паливного бака
Заводський номер
130-1103040-А
Кількість на модель
1
№
29
Назва деталі
Пружина випускного клапана
Заводський номер
120-1103065
Кількість на модель
1
№
30
Назва деталі
Установка прокладки фланця приймальної труби
Заводський номер
120-3806048-Б
Кількість на модель
1
№
31
Назва деталі
Корпус клапанів паливного бака у зборі
Заводський номер
131-1103052-Б2
Кількість на модель
1
№
32
Назва деталі
Гвинт
Заводський номер
220076-П8
Кількість на модель
10
№
33
Назва деталі
З'єднувальний шланг повітровідвідної трубки
Заводський номер
131-1101183
Кількість на модель
1
№
34
Назва деталі
Хомут шланга
Заводський номер
306799-П
Кількість на модель
2
№
35
Назва деталі
Додатковий паливний бак у зборі
Заводський номер
131-1102010-Г
Кількість на модель
1
№
36
Назва деталі
Клапан паливного бака у зборі
Заводський номер
131-1103048-Б2
Кількість на модель
1
№
37
Назва деталі
Повітрявідвідна трубка паливного бака
Заводський номер
131-1101241
Кількість на модель
1
№
38
Назва деталі
Скоба
Заводський номер
308742-П
Кількість на модель
1
№
39
Назва деталі
Поперечна трубка від додаткового паливного бака до фільтра-відстійника у зборі
Заводський номер
131-1104458
Кількість на модель
1
№
40
Назва деталі
Приймальна трубка додаткового паливного бака у зборі з фільтром
Заводський номер
131-1104708-А2
Кількість на модель
1
№
41
Назва деталі
Датчик покажчика рівня палива типу БМ117-Д-Т у зборі
Заводський номер
130Т-3806040-01
Кількість на модель
2
№
42
Назва деталі
Заклепка-ось
Заводський номер
255113-П8
Кількість на модель
2
№
43
Назва деталі
Облицювання пробки паливного бака в зборі
Заводський номер
130-1103070-Б
Кількість на модель
2
№
44
Назва деталі
Фланець кріплення фільтра вхідної трубки паливного бака
Заводський номер
130-1104741-А
Кількість на модель
2
№
45
Назва деталі
Кутник із приймальною трубкою у зборі
Заводський номер
131-1104012-Б
Кількість на модель
1
№
46
Назва деталі
Корпус пробки паливного бака у зборі
Заводський номер
131-1103015
Кількість на модель
2
№
47
Назва деталі
Установка пробки паливного бака
Заводський номер
130-1103075-Б
Кількість на модель
2
№
48
Назва деталі
Фільтр приймальної трубки у зборі
Заводський номер
130-1104712-В
Кількість на модель
2
№
49
Назва деталі
Кутник з'єднувальної трубки паливних баків
Заводський номер
131-1104115-Б
Кількість на модель
2
№
50
Назва деталі
Гайка М12
Заводський номер
250514-П8
Кількість на модель
12
№
51
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
12
№
52
Назва деталі
Болт M12х35
Заводський номер
201542-П8
Кількість на модель
8
№
53
Назва деталі
Скоба
Заводський номер
306722-П29
Кількість на модель
4
№
54
Назва деталі
З'єднувальна трубка паливних баків у зборі
Заводський номер
131-1104272-А
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Задній кронштейн для кріплення паливопроводів | 137-1104089 | |||||||||||||||||||||||||
| Передній кронштейн для кріплення паливопроводів | 137-1104083 | |||||||||||||||||||||||||
| 1 | Задній кронштейн для кріплення паливного бака | 130-1101105-В | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Приймальна трубка з фільтром у зборі | 130-1104710-В | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Трубка від паливного бака до фільтра-відстійника у зборі | 130Т-1104020-Б | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Коркова пробка паливного бака в зборі | 131-1103010-Б | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | Висувна труба паливного бака у зборі | 164А-1101090 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Хомут кріплення паливного бака у зборі | 130-1101110-Б | 2 | 2 | 6 | |||||||||||||||||||||
| 7 | Паливний бак у зборі | 131-1101010-В | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | Кріпильна балка паливного бака в зборі | 130-1101206-Б2 | 2 | 2 | 8 | |||||||||||||||||||||
| 9 | Болт M12x1,75x30 | 201540-П8 | 4 | 4 | 9 | |||||||||||||||||||||
| 10 | Гайка М10-6Н | 250512-П8 | 8 | 8 | 10 | |||||||||||||||||||||
| 10 | Диск | 252006-П8 | 4 | 4 | 10 | |||||||||||||||||||||
| 12 | Фільтр-відстійник палива у зборі | 43.13-1105010 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Передній кронштейн кріплення паливного бака | 130-1101104-В | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Кронштейн кріплення паливопроводів, лівий | 131-1104123 | 1 | 1 | 14 | |||||||||||||||||||||
| 15 | Кріплення для паливопроводів | 130-1104039 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Трубка від фільтра-відстійника до паливного насоса у зборі | 137-1104085 | 16 | |||||||||||||||||||||||
| 16 | Трубка від фільтра-відстійника до паливного насоса у зборі | 131-1104085 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | З'єднувальний патрубок | 300303-418 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Скоба | 308369-П29 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Передня трубка від фільтра-відстійника у зборі | 130Т-1104138-Б | 1 | 1 | 19 | |||||||||||||||||||||
| 20 | Трубка від фільтра тонкого очищення до карбюратора в зборі | 130-1104054-Г | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Фільтр тонкого очищення палива | 43.13-1117010 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Паливний насос Б10-1 у зборі | 130Т-1106011-Б2 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Трубка від паливного насоса до фільтра тонкого очищення у зборі | 130-1104050-Г | 1 | 1 | 23 | |||||||||||||||||||||
| 24 | Карбюратор К88АТ у зборі зі штуцером | 130-1107010-42 | 1 | 1 | 24 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 25 | Правий кронштейн для кріплення паливопроводів | 131-1104122 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Дно клапанів | 131-1103089 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Пружина впускного клапана | 120-1103060 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Впускний клапан паливного бака | 130-1103050 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Випускний клапан пробки паливного бака | 130-1103040-А | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Пружина випускного клапана | 120-1103065 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Установка прокладки фланця приймальної труби | 120-3806048-Б | 1 | 1 | 31 | |||||||||||||||||||||
| 32 | Корпус клапанів паливного бака у зборі | 131-1103052-Б2 | 1 | 1 | 32 | |||||||||||||||||||||
| 33 | Гвинт | 220076-П8 | 10 | 10 | 33 | |||||||||||||||||||||
| 34 | З'єднувальний шланг повітровідвідної трубки | 131-1101183 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Хомут шланга | 306799-П | 2 | 2 | 35 | |||||||||||||||||||||
| 36 | Додатковий паливний бак у зборі | 131-1102010-Г | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Клапан паливного бака у зборі | 131-1103048-Б2 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Повітрявідвідна трубка паливного бака | 131-1101241 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Скоба | 308742-П | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Поперечна трубка від додаткового паливного бака до фільтра-відстійника у зборі | 131-1104458 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Приймальна трубка додаткового паливного бака у зборі з фільтром | 131-1104708-А2 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Датчик покажчика рівня палива типу БМ117-Д-Т у зборі | 130Т-3806040-01 | 2 | 2 | 42 | |||||||||||||||||||||
| 43 | Заклепка-ось | 255113-П8 | 2 | 2 | 43 | |||||||||||||||||||||
| 44 | Облицювання пробки паливного бака в зборі | 130-1103070-Б | 2 | 2 | 44 | |||||||||||||||||||||
| 45 | Фланець кріплення фільтра вхідної трубки паливного бака | 130-1104741-А | 2 | 2 | 45 | |||||||||||||||||||||
| 46 | Кутник із приймальною трубкою у зборі | 131-1104012-Б | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Корпус пробки паливного бака у зборі | 131-1103015 | 2 | 2 | 47 | |||||||||||||||||||||
| 48 | Установка пробки паливного бака | 130-1103075-Б | 2 | 2 | 48 | |||||||||||||||||||||
| 49 | Фільтр приймальної трубки у зборі | 130-1104712-В | 2 | 2 | 49 | |||||||||||||||||||||
| 50 | Кутник з'єднувальної трубки паливних баків | 131-1104115-Б | 2 | 2 | 50 | |||||||||||||||||||||
| 51 | Гайка М12 | 250514-П8 | 12 | 12 | 51 | |||||||||||||||||||||
| 52 | Пружинна шайба | 252137-П2 | 12 | 12 | 52 | |||||||||||||||||||||
| 53 | Болт M12х35 | 201542-П8 | 8 | 8 | 53 | |||||||||||||||||||||
| 54 | Скоба | 306722-П29 | 4 | 4 | 54 | |||||||||||||||||||||
| 55 | З'єднувальна трубка паливних баків у зборі | 131-1104272-А | 1 | 1 | 55 | |||||||||||||||||||||
