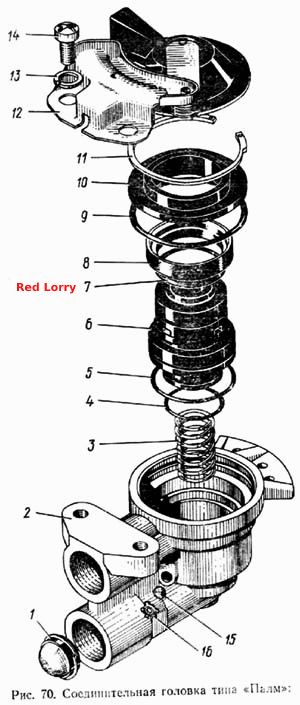

З'єднувальна головка типу «Палм»
100%
Назва деталі
Мережа
Заводський номер
100-3521133
Кількість на модель
2
№
1
Назва деталі
Корпус з'єднувальної головки у зборі
Заводський номер
100-3521124
Кількість на модель
2
№
2
Назва деталі
Пружина
Заводський номер
100-3521125
Кількість на модель
2
№
3
Назва деталі
О-подібне кільце
Заводський номер
100-3521130
Кількість на модель
2
№
4
Назва деталі
Кільце
Заводський номер
100-3521129
Кількість на модель
2
№
5
Назва деталі
Корпус клапана
Заводський номер
100-3521126
Кількість на модель
2
№
6
Назва деталі
О-подібне кільце 25,3х2,4
Заводський номер
100-3521128
Кількість на модель
2
№
7
Назва деталі
Клапан
Заводський номер
100-3521127
Кількість на модель
2
№
8
Назва деталі
О-подібне кільце
Заводський номер
100-3521131
Кількість на модель
2
№
9
Назва деталі
Кільце
Заводський номер
100-3521132
Кількість на модель
2
№
10
Назва деталі
Опорне кільце
Заводський номер
489314-П2
Кількість на модель
2
№
11
Назва деталі
Корпус у зборі
Заводський номер
100-3521140
Кількість на модель
2
№
12
Назва деталі
Спеціальна пружинна шайба
Заводський номер
305890-П2
Кількість на модель
4
№
13
Назва деталі
Гвинт
Заводський номер
302207-П29
Кількість на модель
4
№
14
Назва деталі
Фільтр
Заводський номер
100-3521135
Кількість на модель
2
№
15
Назва деталі
Опорне кільце
Заводський номер
100-3521136
Кількість на модель
2
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Мережа | 100-3521133 | 2 | 2 | 1 | |||
| 2 | Корпус з'єднувальної головки у зборі | 100-3521124 | 2 | 2 | 2 | |||
| 3 | Пружина | 100-3521125 | 2 | 2 | 3 | |||
| 4 | О-подібне кільце | 100-3521130 | 2 | 2 | 4 | |||
| 5 | Кільце | 100-3521129 | 2 | 2 | 5 | |||
| 6 | Корпус клапана | 100-3521126 | 2 | 2 | 6 | |||
| 7 | О-подібне кільце 25,3х2,4 | 100-3521128 | 2 | 2 | 7 | |||
| 8 | Клапан | 100-3521127 | 2 | 2 | 8 | |||
| 9 | О-подібне кільце | 100-3521131 | 2 | 2 | 9 | |||
| 10 | Кільце | 100-3521132 | 2 | 2 | 10 | |||
| 11 | Опорне кільце | 489314-П2 | 2 | 2 | 11 | |||
| 12 | Корпус у зборі | 100-3521140 | 2 | 2 | 12 | |||
| 13 | Спеціальна пружинна шайба | 305890-П2 | 4 | 4 | 13 | |||
| 14 | Гвинт | 302207-П29 | 4 | 4 | 14 | |||
| 15 | Фільтр | 100-3521135 | 2 | 2 | 15 | |||
| 16 | Опорне кільце | 100-3521136 | 2 | 2 | 16 |
