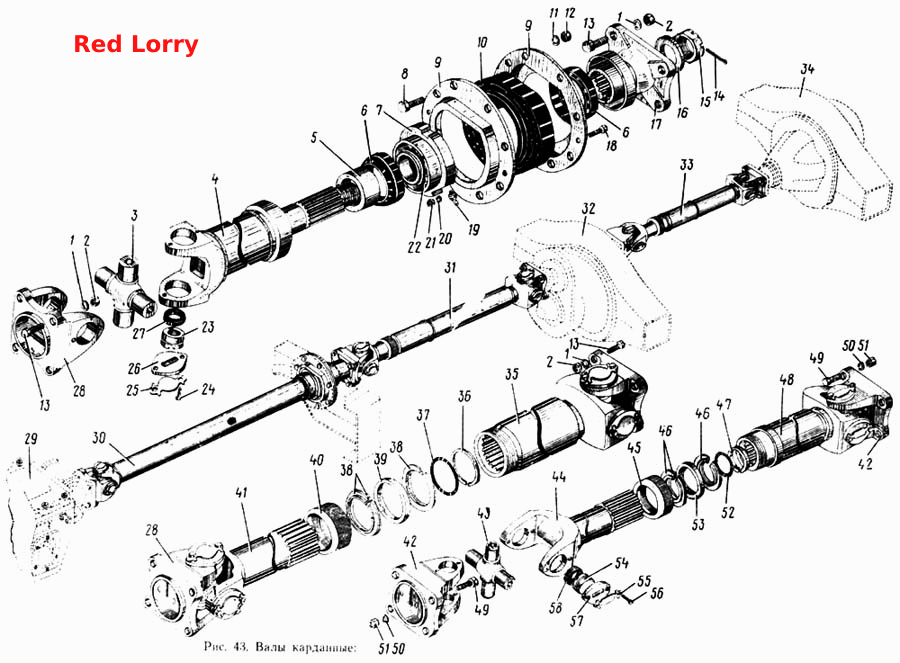

Карданні вали
100%
Назва деталі
Болт M12x1,25-6gx50
Заводський номер
1/55408/31
Кількість на модель
5
№
Назва деталі
Пружинна шайба
Заводський номер
1/05170/73
Кількість на модель
12
№
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
6
№
Назва деталі
Заводська табличка коробки передач
Заводський номер
14.3904020
Кількість на модель
1
№
Назва деталі
Шплінт-дріт діаметром 0,5х200
Заводський номер
870701-П29
Кількість на модель
1
№
Назва деталі
Підшипник проміжної опори основного карданного вала у зборі
Заводський номер
133-2202086
Кількість на модель
1
№
Назва деталі
Пломба
Заводський номер
33.1110117
Кількість на модель
1
№
Назва деталі
Хрестовина карданного вала з підшипниками у зборі
Заводський номер
130-2201025
Кількість на модель
2
№
Назва деталі
Комплект хрестовини карданного валу середнього моста з підшипниками
Заводський номер
131-2205025-А2
Кількість на модель
2
№
Назва деталі
Коробка передач із транспортними деталями у зборі
Заводський номер
15.1700026
Кількість на модель
1
№
Назва деталі
Коробка передач у зборі
Заводський номер
15.1700151
Кількість на модель
1
№
Назва деталі
Болт TEM12x1,25-6gx90
Заводський номер
1/55415/31
Кількість на модель
1
№
Назва деталі
Болт M12x1,25-6gx120
Заводський номер
1/55418/31
Кількість на модель
2
№
Назва деталі
Болт M12x1,25x180
Заводський номер
870017-П29
Кількість на модель
4
№
Назва деталі
Основний карданний вал із карданним з'єднанням у зборі
Заводський номер
133ГЯ-2202012
Кількість на модель
1
№
Назва деталі
Вилка карданного вала
Заводський номер
121-2203022
Кількість на модель
1
№
Назва деталі
Шліцьова втулка карданного вала у зборі
Заводський номер
157К-2203102
Кількість на модель
1
№
Назва деталі
Нарізний цвях
Заводський номер
31060-П8
Кількість на модель
4
№
Назва деталі
Пружинна шайба
Заводський номер
252139-П2
Кількість на модель
12
№
1
Назва деталі
Гайка М16х1, 5
Заводський номер
250636-П8
Кількість на модель
12
№
2
Назва деталі
Хрестовина карданного вала
Заводський номер
131-2205030-В
Кількість на модель
1
№
3
Назва деталі
Основний карданний вал у зборі
Заводський номер
133ГЯ-2202015
Кількість на модель
1
№
4
Назва деталі
Розпірна втулка підшипника
Заводський номер
133-2202213
Кількість на модель
1
№
5
Назва деталі
Манжета в зборі
Заводський номер
309730-П
Кількість на модель
2
№
6
Назва деталі
Корпус подшипника
Заводський номер
133-2202097
Кількість на модель
1
№
7
Назва деталі
гвинт
Заводський номер
201563-П8
Кількість на модель
8
№
8
Назва деталі
Кронштейн проміжної опори
Заводський номер
133-2202082
Кількість на модель
2
№
9
Назва деталі
Опорна подушка
Заводський номер
133-2202085
Кількість на модель
1
№
10
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
8
№
11
Назва деталі
Гайка М12х1, 25
Заводський номер
250515-П8
Кількість на модель
8
№
12
Назва деталі
гвинт
Заводський номер
301265-П8
Кількість на модель
12
№
13
Назва деталі
Роз'ємний шплінт
Заводський номер
258071-П
Кількість на модель
1
№
14
Назва деталі
Гайка кріплення фланця
Заводський номер
303-270-П
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
305854-П
Кількість на модель
1
№
16
Назва деталі
Фланець основного карданного вала з відбивачем у зборі
Заводський номер
133-2202036
Кількість на модель
1
№
17
Назва деталі
Болт для кріплення кронштейна
Заводський номер
201418-П8
Кількість на модель
2
№
18
Назва деталі
Маслянка в зборі
Заводський номер
304814-П
Кількість на модель
1
№
19
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
2
№
20
Назва деталі
Гайка М6х1
Заводський номер
250508-П8
Кількість на модель
2
№
21
Назва деталі
Роликоподшипник
Заводський номер
306674-П
Кількість на модель
1
№
22
Назва деталі
Голчастий підшипник кардана у зборі
Заводський номер
131-2205033-В2
Кількість на модель
4
№
23
Назва деталі
Болт M8х20
Заводський номер
201456-П8
Кількість на модель
8
№
24
Назва деталі
Стопорна пластина
Заводський номер
131-2205051
Кількість на модель
4
№
25
Назва деталі
Опорна пластина голчастого підшипника
Заводський номер
131-2205050
Кількість на модель
4
№
26
Назва деталі
Торцеве ущільнення
Заводський номер
131-2205042-Б
Кількість на модель
4
№
27
Назва деталі
Фланець-вилка карданного вала
Заводський номер
131-2205023
Кількість на модель
1
№
28
Назва деталі
Коробка передач із розподільником, системою керування та деталями зчеплення в зборі
Заводський номер
15.1700051
Кількість на модель
1
№
29
Назва деталі
Основний карданний вал із проміжною опорою у зборі
Заводський номер
133ГЯ-2202011
Кількість на модель
1
№
30
Назва деталі
Карданний вал середнього моста з карданними шарнірами в зборі
Заводський номер
133ГЯ-2205011
Кількість на модель
1
№
31
Назва деталі
Середній міст у зборі
Заводський номер
133-2500010
Кількість на модель
1
№
32
Назва деталі
Карданний вал заднього моста
Заводський номер
133-2201011
Кількість на модель
1
№
33
Назва деталі
Задній міст у зборі
Заводський номер
133-2400010
Кількість на модель
1
№
34
Назва деталі
Карданний вал середнього моста у зборі
Заводський номер
133ГЯ-2205015
Кількість на модель
1
№
35
Назва деталі
Розрізна шайба
Заводський номер
131-2205117
Кількість на модель
1
№
36
Назва деталі
Ущільнювальне кільце
Заводський номер
306337-П
Кількість на модель
1
№
37
Назва деталі
Розрізна шайба шліцьової втулки карданного вала
Заводський номер
131-2205089
Кількість на модель
3
№
38
Назва деталі
Повстяне кільце
Заводський номер
131-2205221
Кількість на модель
1
№
39
Назва деталі
Гайка кріплення сальника
Заводський номер
131-2205217
Кількість на модель
1
№
40
Назва деталі
Ковзна вилка карданного вала
Заводський номер
131-2205048
Кількість на модель
1
№
41
Назва деталі
Фланець-вилка карданного вала
Заводський номер
121-2203023
Кількість на модель
2
№
42
Назва деталі
Хрестовина кардана
Заводський номер
130-2201030
Кількість на модель
2
№
43
Назва деталі
Ковзна вилка карданного валу переднього моста
Заводський номер
133Г1-2201048
Кількість на модель
1
№
44
Назва деталі
Гайка сальника
Заводський номер
131-2203217
Кількість на модель
1
№
45
Назва деталі
Розрізна шайба
Заводський номер
130-2202219
Кількість на модель
3
№
46
Назва деталі
Розрізна шайба
Заводський номер
130-2202227
Кількість на модель
1
№
47
Назва деталі
Карданний вал заднього моста у зборі з вилкою та шліцьовою втулкою
Заводський номер
133-2201015
Кількість на модель
1
№
48
Назва деталі
гвинт
Заводський номер
301028-П8
Кількість на модель
8
№
49
Назва деталі
Пружинна шайба
Заводський номер
252138-П2
Кількість на модель
8
№
50
Назва деталі
Гайка М14х1, 5
Заводський номер
250559-П8
Кількість на модель
8
№
51
Назва деталі
Гумовий сальник
Заводський номер
130-2202225
Кількість на модель
1
№
52
Назва деталі
Повстяне кільце
Заводський номер
130-2202221
Кількість на модель
1
№
53
Назва деталі
Подшипник
Заводський номер
130-2201044
Кількість на модель
8
№
54
Назва деталі
Запірна пластина
Заводський номер
120-2201051
Кількість на модель
8
№
55
Назва деталі
Болт M- x
Заводський номер
201454-П8
Кількість на модель
16
№
56
Назва деталі
Опорна пластина голчастого підшипника
Заводський номер
120-2201050
Кількість на модель
8
№
57
Назва деталі
Торцеве ущільнення
Заводський номер
130-2201043
Кількість на модель
8
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M12x1,25-6gx50 | 1/55408/31 | 5 | 5 | |||||
| Пружинна шайба | 1/05170/73 | 12 | 12 | |||||
| Диск | 1/05200/01 | 6 | 6 | |||||
| Заводська табличка коробки передач | 14.3904020 | 1 | 1 | |||||
| Шплінт-дріт діаметром 0,5х200 | 870701-П29 | 1 | 1 | |||||
| Підшипник проміжної опори основного карданного вала у зборі | 133-2202086 | 1 | 1 | |||||
| Пломба | 33.1110117 | 1 | 1 | |||||
| Хрестовина карданного вала з підшипниками у зборі | 130-2201025 | 2 | 2 | |||||
| Комплект хрестовини карданного валу середнього моста з підшипниками | 131-2205025-А2 | 2 | 2 | |||||
| Коробка передач із транспортними деталями у зборі | 15.1700026 | 1 | 1 | |||||
| Коробка передач у зборі | 15.1700151 | 1 | 1 | |||||
| Болт TEM12x1,25-6gx90 | 1/55415/31 | 1 | 1 | |||||
| Болт M12x1,25-6gx120 | 1/55418/31 | 2 | 2 | |||||
| Болт M12x1,25x180 | 870017-П29 | 4 | 4 | |||||
| Основний карданний вал із карданним з'єднанням у зборі | 133ГЯ-2202012 | 1 | 1 | |||||
| Вилка карданного вала | 121-2203022 | 1 | 1 | |||||
| Шліцьова втулка карданного вала у зборі | 157К-2203102 | 1 | 1 | |||||
| Нарізний цвях | 31060-П8 | 4 | 4 | |||||
| 1 | Пружинна шайба | 252139-П2 | 12 | 12 | 1 | |||
| 2 | Гайка М16х1, 5 | 250636-П8 | 12 | 12 | 2 | |||
| 3 | Хрестовина карданного вала | 131-2205030-В | 1 | 1 | 3 | |||
| 4 | Основний карданний вал у зборі | 133ГЯ-2202015 | 1 | 1 | 4 | |||
| 5 | Розпірна втулка підшипника | 133-2202213 | 1 | 1 | 5 | |||
| 6 | Манжета в зборі | 309730-П | 2 | 2 | 6 | |||
| 7 | Корпус подшипника | 133-2202097 | 1 | 1 | 7 | |||
| 8 | гвинт | 201563-П8 | 8 | 8 | 8 | |||
| 9 | Кронштейн проміжної опори | 133-2202082 | 2 | 2 | 9 | |||
| 10 | Опорна подушка | 133-2202085 | 1 | 1 | 10 | |||
| 11 | Пружинна шайба | 252137-П2 | 8 | 8 | 11 | |||
| 12 | Гайка М12х1, 25 | 250515-П8 | 8 | 8 | 12 | |||
| 13 | гвинт | 301265-П8 | 12 | 12 | 13 | |||
| 14 | Роз'ємний шплінт | 258071-П | 1 | 1 | 14 | |||
| 15 | Гайка кріплення фланця | 303-270-П | 1 | 1 | 15 | |||
| 16 | Диск | 305854-П | 1 | 1 | 16 | |||
| 17 | Фланець основного карданного вала з відбивачем у зборі | 133-2202036 | 1 | 1 | 17 | |||
| 18 | Болт для кріплення кронштейна | 201418-П8 | 2 | 2 | 18 | |||
| 19 | Маслянка в зборі | 304814-П | 1 | 1 | 19 | |||
| 20 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 2 | 2 | 20 | |||
| 21 | Гайка М6х1 | 250508-П8 | 2 | 2 | 21 | |||
| 22 | Роликоподшипник | 306674-П | 1 | 1 | 22 | |||
| 23 | Голчастий підшипник кардана у зборі | 131-2205033-В2 | 4 | 4 | 23 | |||
| 24 | Болт M8х20 | 201456-П8 | 8 | 8 | 24 | |||
| 25 | Стопорна пластина | 131-2205051 | 4 | 4 | 25 | |||
| 26 | Опорна пластина голчастого підшипника | 131-2205050 | 4 | 4 | 26 | |||
| 27 | Торцеве ущільнення | 131-2205042-Б | 4 | 4 | 27 | |||
| 28 | Фланець-вилка карданного вала | 131-2205023 | 1 | 1 | 28 | |||
| 29 | Коробка передач із розподільником, системою керування та деталями зчеплення в зборі | 15.1700051 | 1 | 1 | 29 | |||
| 30 | Основний карданний вал із проміжною опорою у зборі | 133ГЯ-2202011 | 1 | 1 | 30 | |||
| 31 | Карданний вал середнього моста з карданними шарнірами в зборі | 133ГЯ-2205011 | 1 | 1 | 31 | |||
| 32 | Середній міст у зборі | 133-2500010 | 1 | 1 | 32 | |||
| 33 | Карданний вал заднього моста | 133-2201011 | 1 | 1 | 33 | |||
| 34 | Задній міст у зборі | 133-2400010 | 1 | 1 | 34 | |||
| 35 | Карданний вал середнього моста у зборі | 133ГЯ-2205015 | 1 | 1 | 35 | |||
| 36 | Розрізна шайба | 131-2205117 | 1 | 1 | 36 | |||
| 37 | Ущільнювальне кільце | 306337-П | 1 | 1 | 37 | |||
| 38 | Розрізна шайба шліцьової втулки карданного вала | 131-2205089 | 3 | 3 | 38 | |||
| 39 | Повстяне кільце | 131-2205221 | 1 | 1 | 39 | |||
| 40 | Гайка кріплення сальника | 131-2205217 | 1 | 1 | 40 | |||
| 41 | Ковзна вилка карданного вала | 131-2205048 | 1 | 1 | 41 | |||
| 42 | Фланець-вилка карданного вала | 121-2203023 | 2 | 2 | 42 | |||
| 43 | Хрестовина кардана | 130-2201030 | 2 | 2 | 43 | |||
| 44 | Ковзна вилка карданного валу переднього моста | 133Г1-2201048 | 1 | 1 | 44 | |||
| 45 | Гайка сальника | 131-2203217 | 1 | 1 | 45 | |||
| 46 | Розрізна шайба | 130-2202219 | 3 | 3 | 46 | |||
| 47 | Розрізна шайба | 130-2202227 | 1 | 1 | 47 | |||
| 48 | Карданний вал заднього моста у зборі з вилкою та шліцьовою втулкою | 133-2201015 | 1 | 1 | 48 | |||
| 49 | гвинт | 301028-П8 | 8 | 8 | 49 | |||
| 50 | Пружинна шайба | 252138-П2 | 8 | 8 | 50 | |||
| 51 | Гайка М14х1, 5 | 250559-П8 | 8 | 8 | 51 | |||
| 52 | Гумовий сальник | 130-2202225 | 1 | 1 | 52 | |||
| 53 | Повстяне кільце | 130-2202221 | 1 | 1 | 53 | |||
| 54 | Подшипник | 130-2201044 | 8 | 8 | 54 | |||
| 55 | Запірна пластина | 120-2201051 | 8 | 8 | 55 | |||
| 56 | Болт M- x | 201454-П8 | 16 | 16 | 56 | |||
| 57 | Опорна пластина голчастого підшипника | 120-2201050 | 8 | 8 | 57 | |||
| 58 | Торцеве ущільнення | 130-2201043 | 8 | 8 | 58 |
