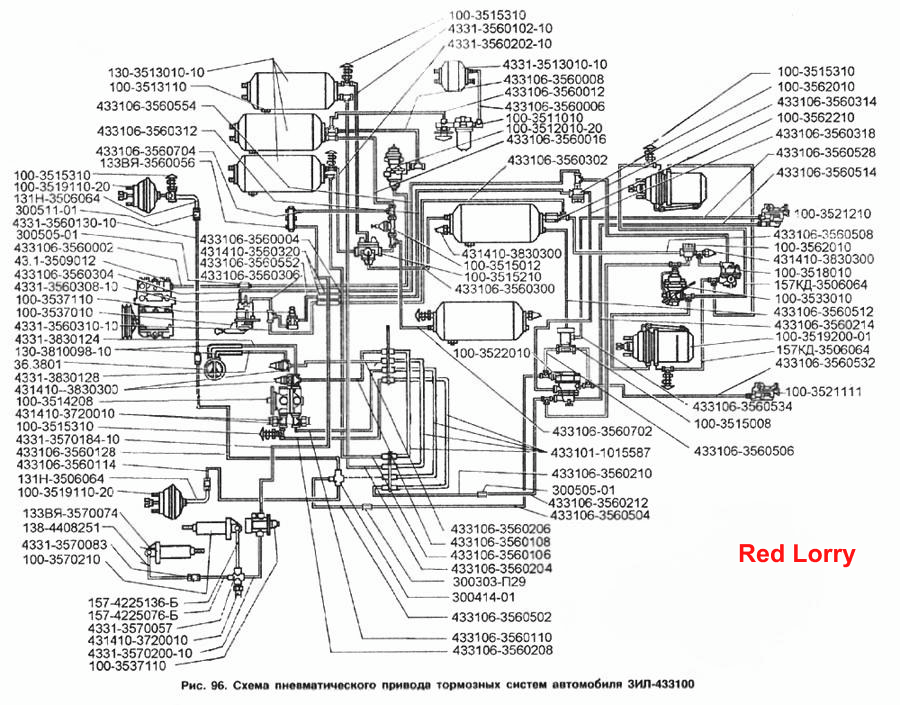

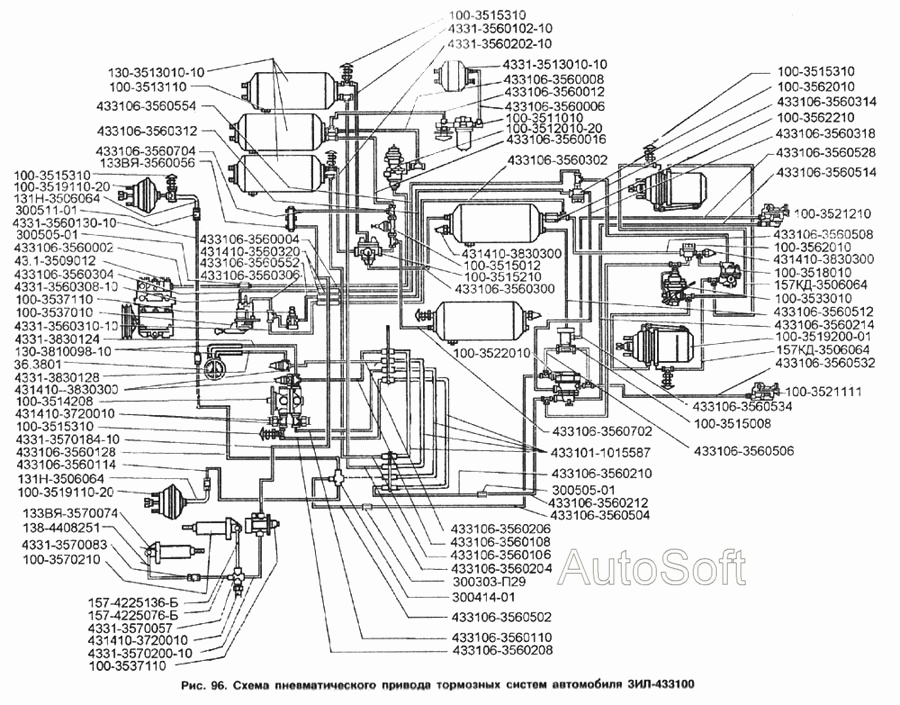

Схема пневматичного приводу гальмівної системи автомобіля ЗІЛ-433100
100%
Назва деталі
Друга трубка у зборі від повітряного балона до крана стоянкового гальма
Заводський номер
433106-3560304
Кількість на модель
1
№
Назва деталі
Шланг від повітряного балона до клапана причепа у зборі
Заводський номер
433106-3560512
Кількість на модель
1
№
Назва деталі
Трубка від з'єднувальної головки до клапана причепа у зборі
Заводський номер
433106-3560514
Кількість на модель
1
№
Назва деталі
Трубка від з'єднувальної головки до клапана причепа у зборі
Заводський номер
433106-3560528
Кількість на модель
1
№
Назва деталі
Трубка від клапана причепа до з'єднувальної головки у зборі
Заводський номер
433106-3560532
Кількість на модель
1
№
Назва деталі
Трубка від клапана причепа до захисного клапана у зборі
Заводський номер
433106-3560534
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
433106-3560550
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
433106-3560552
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
433106-3560554
Кількість на модель
1
№
Назва деталі
Трубка від захисного клапана до повітряного балона в зборі
Заводський номер
433106-3560702
Кількість на модель
1
№
Назва деталі
Шланг від крана стоянкового гальма до клапана причепа у зборі
Заводський номер
433106-3560508
Кількість на модель
1
№
Назва деталі
Трубка від захисного клапана до клапана причепа у зборі
Заводський номер
433106-3560506
Кількість на модель
1
№
Назва деталі
Друга трубка у зборі від гальмівного крана до клапана причепа
Заводський номер
433106-3560504
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
433106-3560306
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
4331-3560308-10
Кількість на модель
1
№
Назва деталі
Трубка від крана стоянкового гальма
Заводський номер
4331-3560310-10
Кількість на модель
1
№
Назва деталі
Шланг від крана стоянкового гальма до прискорювального клапана, другий у зборі
Заводський номер
433106-3560312
Кількість на модель
1
№
Назва деталі
Трубка від крана стоянкового гальма до прискорювального клапана, третя у зборі
Заводський номер
433106-3560314
Кількість на модель
1
№
Назва деталі
Трубка від крана стоянкового гальма до прискорювального клапана, четверта
Заводський номер
433106-3560316
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до прискорювального клапана у зборі
Заводський номер
433106-3560318
Кількість на модель
1
№
Назва деталі
З'єднувальний шланг у зборі
Заводський номер
431410-3560320
Кількість на модель
3
№
Назва деталі
Перша трубка у зборі від гальмівного крана до клапана причепа
Заводський номер
433106-3560502
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до розподільної коробки у зборі
Заводський номер
433106-3560704
Кількість на модель
1
№
Назва деталі
Двомагістральний клапан
Заводський номер
100-3562010
Кількість на модель
2
№
Назва деталі
Датчик аварійного падіння тиску типу ММ124Д у зборі
Заводський номер
431410-3830300
Кількість на модель
5
№
Назва деталі
Шланг манометра повітря
Заводський номер
157-4225076-Б
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
157-4225136-Б
Кількість на модель
1
№
Назва деталі
Шланг подачі повітря до пневмогідравлічного підсилювача
Заводський номер
138-4408251
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
300303-П29
Кількість на модель
6
№
Назва деталі
Трійник
Заводський номер
300414-01
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
300505-01
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
300511-01
Кількість на модель
7
№
Назва деталі
Ущільнювальне кільце
Заводський номер
485963
Кількість на модель
46
№
Назва деталі
Трубка до повітряного манометра в зборі
Заводський номер
4331-3830128
Кількість на модель
1
№
Назва деталі
Трубка від повітряного манометра в зборі
Заводський номер
4331-3830124
Кількість на модель
1
№
Назва деталі
Шланг у комплекті
Заводський номер
130-3810098-10
Кількість на модель
2
№
Назва деталі
Клапан зворотної дії у зборі
Заводський номер
100-3562210
Кількість на модель
1
№
Назва деталі
Розподільна коробка
Заводський номер
4331-3570057
Кількість на модель
1
№
Назва деталі
Циліндр відключення подачі палива з тягою у зборі
Заводський номер
133ВЯ-3570074
Кількість на модель
1
№
Назва деталі
Ніпель
Заводський номер
4331-3570083
Кількість на модель
1
№
Назва деталі
Трубка від розподільної коробки до крана управління допоміжним гальмом у зборі
Заводський номер
4331-3570184-10
Кількість на модель
1
№
Назва деталі
Шланг від крана управління допоміжним гальмом до розподільної коробки у зборі
Заводський номер
4331-3570200-10
Кількість на модель
1
№
Назва деталі
Циліндр
Заводський номер
100-3570210
Кількість на модель
1
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі
Заводський номер
431410-3720010
Кількість на модель
3
№
Назва деталі
Комбінація приладів
Заводський номер
36.3801
Кількість на модель
1
№
Назва деталі
Ущільнювальне кільце
Заводський номер
485964
Кількість на модель
18
№
Назва деталі
Перша трубка у зборі від повітряного балона до крана стоянкового гальма
Заводський номер
433106-3560302
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
433101-1015587
Кількість на модель
4
№
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
8
№
Назва деталі
Прискорювальний клапан
Заводський номер
100-3518010
Кількість на модель
1
№
Назва деталі
Гальмівна камера типу 20 у зборі
Заводський номер
100-3519110-20
Кількість на модель
2
№
Назва деталі
Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі
Заводський номер
100-3519200-01
Кількість на модель
2
№
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
1
№
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
100-3521210
Кількість на модель
1
№
Назва деталі
Клапан управління гальмами причепа з двопровідним приводом
Заводський номер
100-3522010
Кількість на модель
1
№
Назва деталі
Регулятор гальмівної сили
Заводський номер
100-3533010
Кількість на модель
1
№
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
Назва деталі
Захисний клапан
Заводський номер
100-3515210
Кількість на модель
1
№
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515012
Кількість на модель
1
№
Назва деталі
Захисний клапан
Заводський номер
100-3515008
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
157КД-3506064
Кількість на модель
4
№
Назва деталі
Шланг
Заводський номер
131Н-3506064
Кількість на модель
2
№
Назва деталі
Компресор у зборі з патрубком
Заводський номер
43.1-3509012
Кількість на модель
1
№
Назва деталі
Волого-масловідділювач
Заводський номер
100-3511010
Кількість на модель
1
№
Назва деталі
Регулятор тиску в зборі
Заводський номер
100-3512010-20
Кількість на модель
1
№
Назва деталі
Повітряний балон у зборі
Заводський номер
130-3513010-10
Кількість на модель
5
№
Назва деталі
Повітряний балон
Заводський номер
4331-3513010-10
Кількість на модель
1
№
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
5
№
Назва деталі
Гальмівний кран у зборі
Заводський номер
100-3514208
Кількість на модель
1
№
Назва деталі
Кран
Заводський номер
100-3537110
Кількість на модель
2
№
Назва деталі
Перша трубка у зборі від компресора до регулятора тиску
Заводський номер
433106-3560002
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до правої передньої гальмівної камери, перша у зборі
Заводський номер
433106-3560128
Кількість на модель
1
№
Назва деталі
Друга трубка від клапана обмеження тиску до правої передньої гальмівної камери
Заводський номер
4331-3560130-10
Кількість на модель
1
№
Назва деталі
Трубка від потрійного захисного клапана до повітряного балона задніх гальм
Заводський номер
4331-3560202-10
Кількість на модель
1
№
Назва деталі
Перша трубка від повітряного балона задніх гальм до гальмівного крана
Заводський номер
433106-3560204
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона задніх гальм до гальмівного крана
Заводський номер
433106-3560206
Кількість на модель
1
№
Назва деталі
Перша трубка від гальмівного крана до задніх гальм
Заводський номер
433106-3560208
Кількість на модель
1
№
Назва деталі
Друга трубка у зборі від гальмівного крана до задніх гальм
Заводський номер
433106-3560210
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до задніх гальм, третя у зборі
Заводський номер
433106-3560212
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до задніх гальм, четверта, у зборі
Заводський номер
433106-3560214
Кількість на модель
1
№
Назва деталі
Шланг від гальмівного крана до лівої передньої гальмівної камери в зборі
Заводський номер
433106-3560114
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до передніх гальм
Заводський номер
433106-3560110
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона передніх гальм до гальмівного крана
Заводський номер
433106-3560108
Кількість на модель
1
№
Назва деталі
Друга трубка у зборі від компресора до регулятора тиску
Заводський номер
433106-3560004
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до волого-масловіддільника у зборі
Заводський номер
433106-3560006
Кількість на модель
1
№
Назва деталі
Трубка від конденсаційного балона до регулятора тиску в зборі
Заводський номер
433106-3560008
Кількість на модель
1
№
Назва деталі
Трубка від волого-масловіддільника до конденсаційного балона в зборі
Заводський номер
433106-3560012
Кількість на модель
1
№
Назва деталі
Шланг від повітряного балона до одинарного захисного клапана у зборі
Заводський номер
433106-3560016
Кількість на модель
1
№
Назва деталі
Трубка від одинарного захисного клапана до потрійного клапана в зборі
Заводський номер
433106-3560022
Кількість на модель
1
№
Назва деталі
Розподільна коробка
Заводський номер
133ВЯ-3560056
Кількість на модель
1
№
Назва деталі
Трубка від потрійного захисного клапана до балона передніх гальм
Заводський номер
4331-3560102-10
Кількість на модель
1
№
Назва деталі
Перша трубка від повітряного балона передніх гальм до гальмівного крана
Заводський номер
433106-3560106
Кількість на модель
1
№
Назва деталі
Трубка від захисного клапана до повітряного балона в зборі
Заводський номер
433106-3560300
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Друга трубка у зборі від повітряного балона до крана стоянкового гальма | 433106-3560304 | 1 | 1 | |||||
| Шланг від повітряного балона до клапана причепа у зборі | 433106-3560512 | 1 | 1 | |||||
| Трубка від з'єднувальної головки до клапана причепа у зборі | 433106-3560514 | 1 | 1 | |||||
| Трубка від з'єднувальної головки до клапана причепа у зборі | 433106-3560528 | 1 | 1 | |||||
| Трубка від клапана причепа до з'єднувальної головки у зборі | 433106-3560532 | 1 | 1 | |||||
| Трубка від клапана причепа до захисного клапана у зборі | 433106-3560534 | 1 | 1 | |||||
| Трубка в зборі | 433106-3560550 | 1 | 1 | |||||
| Трубка в зборі | 433106-3560552 | 1 | 1 | |||||
| Трубка в зборі | 433106-3560554 | 1 | 1 | |||||
| Трубка від захисного клапана до повітряного балона в зборі | 433106-3560702 | 1 | 1 | |||||
| Шланг від крана стоянкового гальма до клапана причепа у зборі | 433106-3560508 | 1 | 1 | |||||
| Трубка від захисного клапана до клапана причепа у зборі | 433106-3560506 | 1 | 1 | |||||
| Друга трубка у зборі від гальмівного крана до клапана причепа | 433106-3560504 | 1 | 1 | |||||
| Трубка в зборі | 433106-3560306 | 1 | 1 | |||||
| Трубка в зборі | 4331-3560308-10 | 1 | 1 | |||||
| Трубка від крана стоянкового гальма | 4331-3560310-10 | 1 | 1 | |||||
| Шланг від крана стоянкового гальма до прискорювального клапана, другий у зборі | 433106-3560312 | 1 | 1 | |||||
| Трубка від крана стоянкового гальма до прискорювального клапана, третя у зборі | 433106-3560314 | 1 | 1 | |||||
| Трубка від крана стоянкового гальма до прискорювального клапана, четверта | 433106-3560316 | 1 | 1 | |||||
| Трубка від повітряного балона до прискорювального клапана у зборі | 433106-3560318 | 1 | 1 | |||||
| З'єднувальний шланг у зборі | 431410-3560320 | 3 | 3 | |||||
| Перша трубка у зборі від гальмівного крана до клапана причепа | 433106-3560502 | 1 | 1 | |||||
| Трубка від повітряного балона до розподільної коробки у зборі | 433106-3560704 | 1 | 1 | |||||
| Двомагістральний клапан | 100-3562010 | 2 | 2 | |||||
| Датчик аварійного падіння тиску типу ММ124Д у зборі | 431410-3830300 | 5 | 5 | |||||
| Шланг манометра повітря | 157-4225076-Б | 1 | 1 | |||||
| Шланг | 157-4225136-Б | 1 | 1 | |||||
| Шланг подачі повітря до пневмогідравлічного підсилювача | 138-4408251 | 1 | 1 | |||||
| Штуцер | 300303-П29 | 6 | 6 | |||||
| Трійник | 300414-01 | 1 | 1 | |||||
| Штуцер | 300505-01 | 2 | 2 | |||||
| Штуцер | 300511-01 | 7 | 7 | |||||
| Ущільнювальне кільце | 485963 | 46 | 46 | |||||
| Трубка до повітряного манометра в зборі | 4331-3830128 | 1 | 1 | |||||
| Трубка від повітряного манометра в зборі | 4331-3830124 | 1 | 1 | |||||
| Шланг у комплекті | 130-3810098-10 | 2 | 2 | |||||
| Клапан зворотної дії у зборі | 100-3562210 | 1 | 1 | |||||
| Розподільна коробка | 4331-3570057 | 1 | 1 | |||||
| Циліндр відключення подачі палива з тягою у зборі | 133ВЯ-3570074 | 1 | 1 | |||||
| Ніпель | 4331-3570083 | 1 | 1 | |||||
| Трубка від розподільної коробки до крана управління допоміжним гальмом у зборі | 4331-3570184-10 | 1 | 1 | |||||
| Шланг від крана управління допоміжним гальмом до розподільної коробки у зборі | 4331-3570200-10 | 1 | 1 | |||||
| Циліндр | 100-3570210 | 1 | 1 | |||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі | 431410-3720010 | 3 | 3 | |||||
| Комбінація приладів | 36.3801 | 1 | 1 | |||||
| Ущільнювальне кільце | 485964 | 18 | 18 | |||||
| Перша трубка у зборі від повітряного балона до крана стоянкового гальма | 433106-3560302 | 1 | 1 | |||||
| Шланг | 433101-1015587 | 4 | 4 | |||||
| Клапан контрольного виходу в зборі | 100-3515310 | 8 | 8 | |||||
| Прискорювальний клапан | 100-3518010 | 1 | 1 | |||||
| Гальмівна камера типу 20 у зборі | 100-3519110-20 | 2 | 2 | |||||
| Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі | 100-3519200-01 | 2 | 2 | |||||
| З'єднувальна головка | 100-3521111 | 1 | 1 | |||||
| Автоматична з'єднувальна головка | 100-3521210 | 1 | 1 | |||||
| Клапан управління гальмами причепа з двопровідним приводом | 100-3522010 | 1 | 1 | |||||
| Регулятор гальмівної сили | 100-3533010 | 1 | 1 | |||||
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | |||||
| Захисний клапан | 100-3515210 | 1 | 1 | |||||
| Одинарний захисний клапан у зборі | 100-3515012 | 1 | 1 | |||||
| Захисний клапан | 100-3515008 | 1 | 1 | |||||
| Шланг | 157КД-3506064 | 4 | 4 | |||||
| Шланг | 131Н-3506064 | 2 | 2 | |||||
| Компресор у зборі з патрубком | 43.1-3509012 | 1 | 1 | |||||
| Волого-масловідділювач | 100-3511010 | 1 | 1 | |||||
| Регулятор тиску в зборі | 100-3512010-20 | 1 | 1 | |||||
| Повітряний балон у зборі | 130-3513010-10 | 5 | 5 | |||||
| Повітряний балон | 4331-3513010-10 | 1 | 1 | |||||
| Клапан зливу конденсату | 100-3513110 | 5 | 5 | |||||
| Гальмівний кран у зборі | 100-3514208 | 1 | 1 | |||||
| Кран | 100-3537110 | 2 | 2 | |||||
| Перша трубка у зборі від компресора до регулятора тиску | 433106-3560002 | 1 | 1 | |||||
| Трубка від гальмівного крана до правої передньої гальмівної камери, перша у зборі | 433106-3560128 | 1 | 1 | |||||
| Друга трубка від клапана обмеження тиску до правої передньої гальмівної камери | 4331-3560130-10 | 1 | 1 | |||||
| Трубка від потрійного захисного клапана до повітряного балона задніх гальм | 4331-3560202-10 | 1 | 1 | |||||
| Перша трубка від повітряного балона задніх гальм до гальмівного крана | 433106-3560204 | 1 | 1 | |||||
| Друга трубка від повітряного балона задніх гальм до гальмівного крана | 433106-3560206 | 1 | 1 | |||||
| Перша трубка від гальмівного крана до задніх гальм | 433106-3560208 | 1 | 1 | |||||
| Друга трубка у зборі від гальмівного крана до задніх гальм | 433106-3560210 | 1 | 1 | |||||
| Трубка від гальмівного крана до задніх гальм, третя у зборі | 433106-3560212 | 1 | 1 | |||||
| Трубка від гальмівного крана до задніх гальм, четверта, у зборі | 433106-3560214 | 1 | 1 | |||||
| Шланг від гальмівного крана до лівої передньої гальмівної камери в зборі | 433106-3560114 | 1 | 1 | |||||
| Трубка від гальмівного крана до передніх гальм | 433106-3560110 | 1 | 1 | |||||
| Друга трубка від повітряного балона передніх гальм до гальмівного крана | 433106-3560108 | 1 | 1 | |||||
| Друга трубка у зборі від компресора до регулятора тиску | 433106-3560004 | 1 | 1 | |||||
| Трубка від повітряного балона до волого-масловіддільника у зборі | 433106-3560006 | 1 | 1 | |||||
| Трубка від конденсаційного балона до регулятора тиску в зборі | 433106-3560008 | 1 | 1 | |||||
| Трубка від волого-масловіддільника до конденсаційного балона в зборі | 433106-3560012 | 1 | 1 | |||||
| Шланг від повітряного балона до одинарного захисного клапана у зборі | 433106-3560016 | 1 | 1 | |||||
| Трубка від одинарного захисного клапана до потрійного клапана в зборі | 433106-3560022 | 1 | 1 | |||||
| Розподільна коробка | 133ВЯ-3560056 | 1 | 1 | |||||
| Трубка від потрійного захисного клапана до балона передніх гальм | 4331-3560102-10 | 1 | 1 | |||||
| Перша трубка від повітряного балона передніх гальм до гальмівного крана | 433106-3560106 | 1 | 1 | |||||
| Трубка від захисного клапана до повітряного балона в зборі | 433106-3560300 | 1 | 1 |
