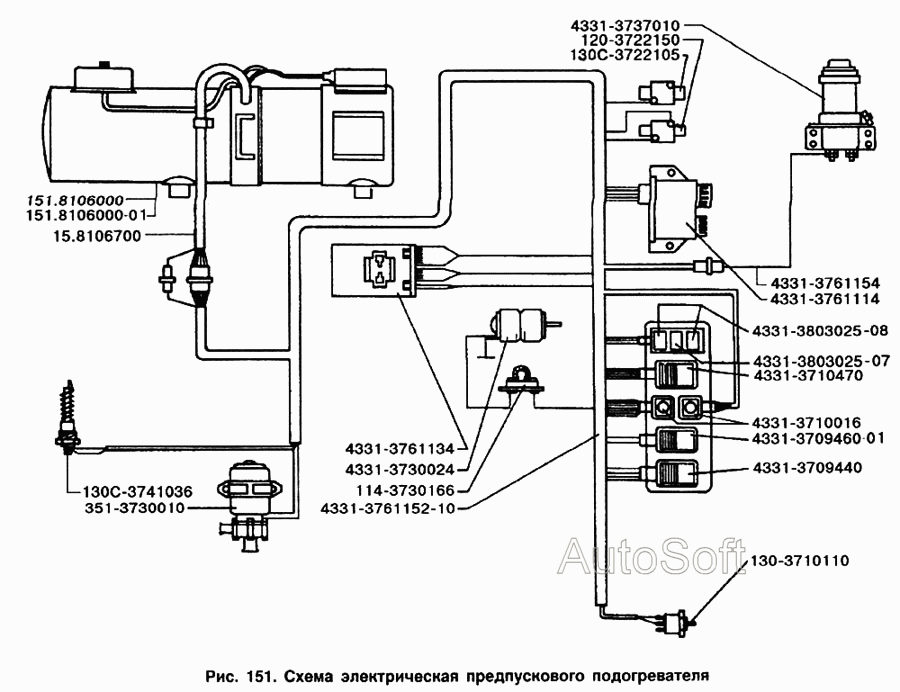

Електрична схема передпускового підігрівача
100%
Назва деталі
Перемикач ручного керування ВК343-02.16
Заводський номер
4331-3709440
Кількість на модель
1
№
Назва деталі
Терморегулятор
Заводський номер
4331-3761114
Кількість на модель
1
№
Назва деталі
Блок керування нагрівачем
Заводський номер
4331-3761134
Кількість на модель
1
№
Назва деталі
Джгут проводів
Заводський номер
4331-3761152-10
Кількість на модель
1
№
Назва деталі
Додатковий джгут
Заводський номер
4331-3761154
Кількість на модель
1
№
Назва деталі
Резервний сигналізатор 2202.3803-32
Заводський номер
4331-3803025-07
Кількість на модель
1
№
Назва деталі
Сигналізатор увімкнення ручного пульта 2202.3803-31
Заводський номер
4331-3803025-08
Кількість на модель
2
№
Назва деталі
Нагрівач у зборі
Заводський номер
151.8106000
Кількість на модель
1
№
Назва деталі
Нагрівач у зборі
Заводський номер
151.8106000-01
Кількість на модель
1
№
Назва деталі
Нагрівач палива
Заводський номер
130С-3741036
Кількість на модель
1
№
Назва деталі
Дистанційний вимикач акумуляторних батарей 49.3710
Заводський номер
4331-3737010
Кількість на модель
1
№
Назва деталі
Опір
Заводський номер
114-3730166
Кількість на модель
1
№
Назва деталі
Перемикач клапана П150-06.06
Заводський номер
4331-3709460-01
Кількість на модель
1
№
Назва деталі
Заглушка вимикача
Заводський номер
4331-3710016
Кількість на модель
2
№
Назва деталі
Кнопковий вимикач типу 11.3704
Заводський номер
130-3710110
Кількість на модель
1
№
Назва деталі
Вимикач підігрівача ВК343-01.49
Заводський номер
4331-3710470
Кількість на модель
1
№
Назва деталі
Термобіметалевий запобіжник ПР310 10А
Заводський номер
130С-3722105
Кількість на модель
1
№
Назва деталі
Термовібраційний запобіжник типу ПР2-Б на 20а
Заводський номер
120-3722150
Кількість на модель
1
№
Назва деталі
Циркуляційний насос
Заводський номер
351-3730010
Кількість на модель
1
№
Назва деталі
Електродвигун обігрівача в зборі
Заводський номер
4331-3730024
Кількість на модель
1
№
Назва деталі
Комплект дротів
Заводський номер
15.8106700
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Перемикач ручного керування ВК343-02.16 | 4331-3709440 | 1 | 1 | |||||
| Терморегулятор | 4331-3761114 | 1 | 1 | |||||
| Блок керування нагрівачем | 4331-3761134 | 1 | 1 | |||||
| Джгут проводів | 4331-3761152-10 | 1 | 1 | |||||
| Додатковий джгут | 4331-3761154 | 1 | 1 | |||||
| Резервний сигналізатор 2202.3803-32 | 4331-3803025-07 | 1 | 1 | |||||
| Сигналізатор увімкнення ручного пульта 2202.3803-31 | 4331-3803025-08 | 2 | 2 | |||||
| Нагрівач у зборі | 151.8106000 | 1 | 1 | |||||
| Нагрівач у зборі | 151.8106000-01 | 1 | 1 | |||||
| Нагрівач палива | 130С-3741036 | 1 | 1 | |||||
| Дистанційний вимикач акумуляторних батарей 49.3710 | 4331-3737010 | 1 | 1 | |||||
| Опір | 114-3730166 | 1 | 1 | |||||
| Перемикач клапана П150-06.06 | 4331-3709460-01 | 1 | 1 | |||||
| Заглушка вимикача | 4331-3710016 | 2 | 2 | |||||
| Кнопковий вимикач типу 11.3704 | 130-3710110 | 1 | 1 | |||||
| Вимикач підігрівача ВК343-01.49 | 4331-3710470 | 1 | 1 | |||||
| Термобіметалевий запобіжник ПР310 10А | 130С-3722105 | 1 | 1 | |||||
| Термовібраційний запобіжник типу ПР2-Б на 20а | 120-3722150 | 1 | 1 | |||||
| Циркуляційний насос | 351-3730010 | 1 | 1 | |||||
| Електродвигун обігрівача в зборі | 4331-3730024 | 1 | 1 | |||||
| Комплект дротів | 15.8106700 | 1 | 1 |
