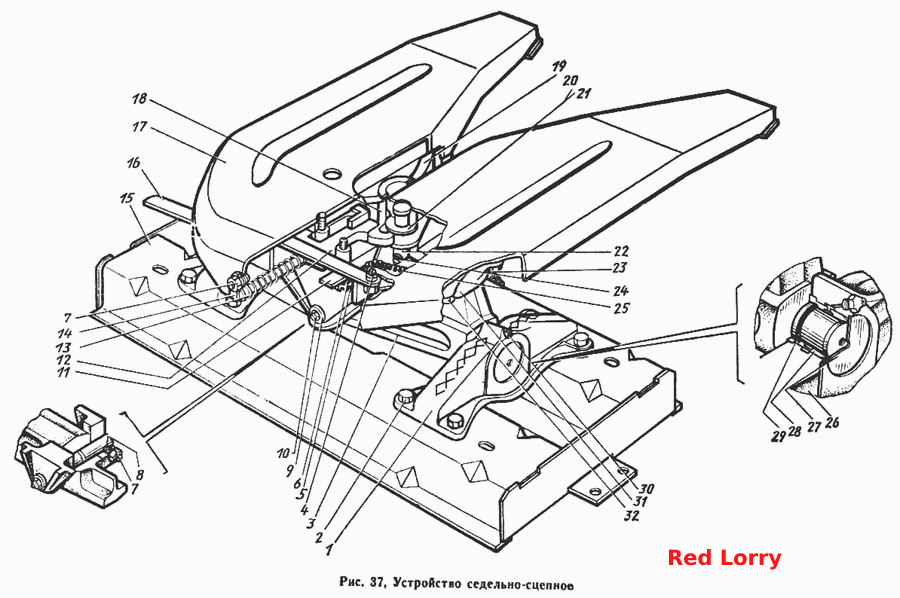

Пристрій зчеплення
100%
Назва деталі
Гайка
Заводський номер
250560-П8
Кількість на модель
8
№
Назва деталі
Сідловий вузол у зборі
Заводський номер
130В-2702010-Б
Кількість на модель
1
№
Назва деталі
Сідло з кронштейном і планками
Заводський номер
130В-2702029
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252139-П2
Кількість на модель
8
№
Назва деталі
Шплінт 6,3х45
Заводський номер
258084-П
Кількість на модель
2
№
Назва деталі
Кронштейн у зборі
Заводський номер
130В-2702056
Кількість на модель
2
№
1
Назва деталі
гвинт
Заводський номер
202119-П8
Кількість на модель
8
№
2
Назва деталі
Балансир сідла сідлового пристрою
Заводський номер
130В-2702040
Кількість на модель
1
№
3
Назва деталі
Вісь важеля управління розчепленням
Заводський номер
130В-2703055
Кількість на модель
1
№
4
Назва деталі
Гайка
Заводський номер
413003-П8
Кількість на модель
2
№
5
Назва деталі
Шайба
Заводський номер
252007-П8
Кількість на модель
5
№
6
Назва деталі
Гайка М12
Заводський номер
250514-П8
Кількість на модель
2
№
7
Назва деталі
Клин пальця
Заводський номер
120-3001025
Кількість на модель
1
№
8
Назва деталі
Ось балансування сідла
Заводський номер
130В-2702044
Кількість на модель
1
№
9
Назва деталі
Маслянка в зборі
Заводський номер
304814-П
Кількість на модель
1
№
10
Назва деталі
Засувка замка зчіпного механізму сідла
Заводський номер
157В-2703040
Кількість на модель
1
№
11
Назва деталі
Кулак зчіпного механізму сідла (у зборі)
Заводський номер
157В-2703028
Кількість на модель
1
№
12
Назва деталі
Пружина запірного кулачка зчіпного механізму сідла
Заводський номер
157В-2703033
Кількість на модель
1
№
13
Назва деталі
Запобіжна планка замка зчіпного механізму сідла
Заводський номер
157В-2703045
Кількість на модель
1
№
14
Назва деталі
Плита в зборі
Заводський номер
130В-2702018-Б
Кількість на модель
1
№
15
Назва деталі
Важіль управління розчепленням зчіпного механізму сідла
Заводський номер
130В-2703050
Кількість на модель
1
№
16
Назва деталі
Сідло з кронштейном, планками та шпильками у комплекті
Заводський номер
130В-2702028
Кількість на модель
1
№
17
Назва деталі
Ліва губка зчіпного механізму сідла в зборі
Заводський номер
130В-2703015
Кількість на модель
1
№
18
Назва деталі
Права губка зчіпного механізму сідла в зборі
Заводський номер
130В-2703016
Кількість на модель
1
№
19
Назва деталі
Регулювальна прокладка товщиною 1 мм
Заводський номер
157В-2703018
Кількість на модель
№
20
Назва деталі
Регулювальна прокладка товщиною 0, 5 мм
Заводський номер
157В-2703021
Кількість на модель
№
21
Назва деталі
Штифт губки зчіпного механізму сідла
Заводський номер
157В-2703020
Кількість на модель
2
№
22
Назва деталі
Пружина
Заводський номер
130В-2702048
Кількість на модель
1
№
23
Назва деталі
Маслянка __NT__0__ у зборі
Заводський номер
304837-П
Кількість на модель
2
№
24
Назва деталі
Пружина засувки замка зчіпного механізму сідла
Заводський номер
130В-2703042
Кількість на модель
1
№
25
Назва деталі
Кронштейн
Заводський номер
130В-2702057-Б
Кількість на модель
2
№
26
Назва деталі
Заглушка кронштейна кріплення сідла
Заводський номер
130В-2702061
Кількість на модель
2
№
27
Назва деталі
Втулка кронштейна кріплення сідла до плити
Заводський номер
130В-2702069
Кількість на модель
2
№
28
Назва деталі
Ущільнювальне кільце
Заводський номер
306343-П
Кількість на модель
2
№
29
Назва деталі
Маслянка __NT__0__ у зборі
Заводський номер
304821-П
Кількість на модель
2
№
30
Назва деталі
Обмежувач бічного нахилу сідла
Заводський номер
130В-2702022
Кількість на модель
2
№
31
Назва деталі
Болт M12x1,75x30
Заводський номер
201540-П8
Кількість на модель
4
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка | 250560-П8 | 8 | 8 | |||||
| Сідловий вузол у зборі | 130В-2702010-Б | 1 | 1 | |||||
| Сідло з кронштейном і планками | 130В-2702029 | 1 | 1 | |||||
| Пружинна шайба | 252137-П2 | 1 | 1 | |||||
| Пружинна шайба | 252139-П2 | 8 | 8 | |||||
| Шплінт 6,3х45 | 258084-П | 2 | 2 | |||||
| 1 | Кронштейн у зборі | 130В-2702056 | 2 | 2 | 1 | |||
| 2 | гвинт | 202119-П8 | 8 | 8 | 2 | |||
| 3 | Балансир сідла сідлового пристрою | 130В-2702040 | 1 | 1 | 3 | |||
| 4 | Вісь важеля управління розчепленням | 130В-2703055 | 1 | 1 | 4 | |||
| 5 | Гайка | 413003-П8 | 2 | 2 | 5 | |||
| 6 | Шайба | 252007-П8 | 5 | 5 | 6 | |||
| 7 | Гайка М12 | 250514-П8 | 2 | 2 | 7 | |||
| 8 | Клин пальця | 120-3001025 | 1 | 1 | 8 | |||
| 9 | Ось балансування сідла | 130В-2702044 | 1 | 1 | 9 | |||
| 10 | Маслянка в зборі | 304814-П | 1 | 1 | 10 | |||
| 11 | Засувка замка зчіпного механізму сідла | 157В-2703040 | 1 | 1 | 11 | |||
| 12 | Кулак зчіпного механізму сідла (у зборі) | 157В-2703028 | 1 | 1 | 12 | |||
| 13 | Пружина запірного кулачка зчіпного механізму сідла | 157В-2703033 | 1 | 1 | 13 | |||
| 14 | Запобіжна планка замка зчіпного механізму сідла | 157В-2703045 | 1 | 1 | 14 | |||
| 15 | Плита в зборі | 130В-2702018-Б | 1 | 1 | 15 | |||
| 16 | Важіль управління розчепленням зчіпного механізму сідла | 130В-2703050 | 1 | 1 | 16 | |||
| 17 | Сідло з кронштейном, планками та шпильками у комплекті | 130В-2702028 | 1 | 1 | 17 | |||
| 18 | Ліва губка зчіпного механізму сідла в зборі | 130В-2703015 | 1 | 1 | 18 | |||
| 19 | Права губка зчіпного механізму сідла в зборі | 130В-2703016 | 1 | 1 | 19 | |||
| 20 | Регулювальна прокладка товщиною 1 мм | 157В-2703018 | 20 | |||||
| 21 | Регулювальна прокладка товщиною 0, 5 мм | 157В-2703021 | 21 | |||||
| 22 | Штифт губки зчіпного механізму сідла | 157В-2703020 | 2 | 2 | 22 | |||
| 23 | Пружина | 130В-2702048 | 1 | 1 | 23 | |||
| 24 | Маслянка __NT__0__ у зборі | 304837-П | 2 | 2 | 24 | |||
| 25 | Пружина засувки замка зчіпного механізму сідла | 130В-2703042 | 1 | 1 | 25 | |||
| 26 | Кронштейн | 130В-2702057-Б | 2 | 2 | 26 | |||
| 27 | Заглушка кронштейна кріплення сідла | 130В-2702061 | 2 | 2 | 27 | |||
| 28 | Втулка кронштейна кріплення сідла до плити | 130В-2702069 | 2 | 2 | 28 | |||
| 29 | Ущільнювальне кільце | 306343-П | 2 | 2 | 29 | |||
| 30 | Маслянка __NT__0__ у зборі | 304821-П | 2 | 2 | 30 | |||
| 31 | Обмежувач бічного нахилу сідла | 130В-2702022 | 2 | 2 | 31 | |||
| 32 | Болт M12x1,75x30 | 201540-П8 | 4 | 4 | 32 |
