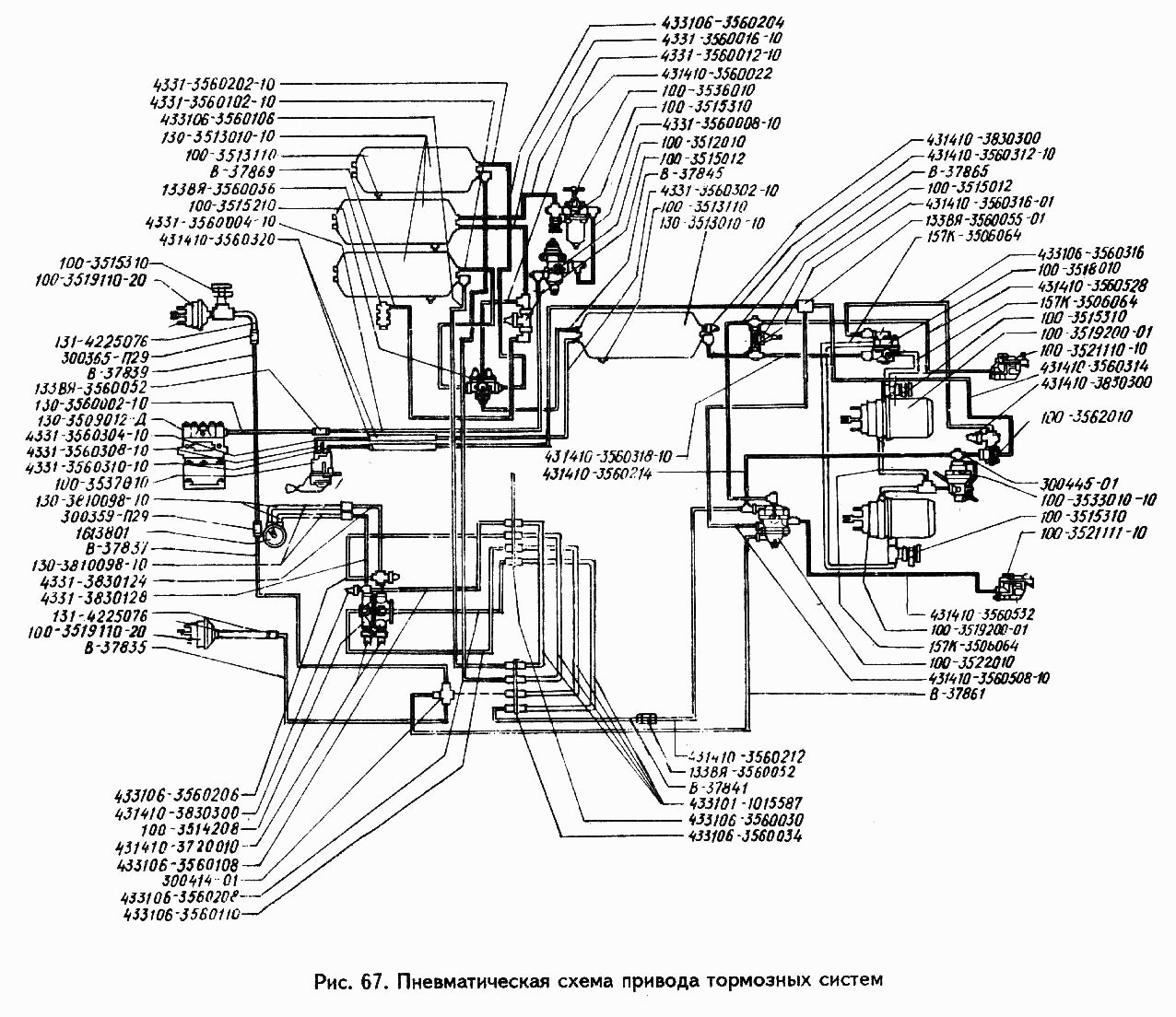

Пневматична схема приводу гальмівних систем
100%
Назва деталі
Перша трубка від повітряного балона передніх гальм до гальмівного крана
Заводський номер
433106-3560106
Кількість на модель
1
№
Назва деталі
Друга трубка від крана стоянкового гальма до прискорювального клапана
Заводський номер
В-37851
Кількість на модель
1
№
Назва деталі
Трубка від крана стоянкового гальма до прискорювального клапана, четверта
Заводський номер
433106-3560316
Кількість на модель
1
№
Назва деталі
Трубка від одинарного захисного клапана до з'єднувальної головки живильної магістралі
Заводський номер
431410-3560528
Кількість на модель
1
№
Назва деталі
Трубка від одинарного захисного клапана до з'єднувальної головки живильної магістралі
Заводський номер
495710-3560528
Кількість на модель
1
№
Назва деталі
Трубка від одинарного запобіжного клапана до потрійного запобіжного клапана
Заводський номер
431410-3560022
Кількість на модель
1
№
Назва деталі
Трубка від запобіжника проти замерзання до конденсаційного балона
Заводський номер
4331-3560012-10
Кількість на модель
1
№
Назва деталі
Трубка від регулятора тиску до запобіжника проти замерзання
Заводський номер
4331-3560008-10
Кількість на модель
1
№
Назва деталі
Перша трубка від гальмівного крана до задніх гальм
Заводський номер
433106-3560208
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до клапана управління гальмами причепа
Заводський номер
В-37861
Кількість на модель
1
№
Назва деталі
Друга трубка від крана стоянкового гальма до прискорювального клапана
Заводський номер
431410-3560312-10
Кількість на модель
1
№
Назва деталі
Трубка від крана стоянкового гальма
Заводський номер
4331-3560310-10
Кількість на модель
1
№
Назва деталі
Шланг від повітряного балона стоянкового гальма до гальмівного крана
Заводський номер
4331-3560302-10
Кількість на модель
1
№
Назва деталі
Трубка від повітряного манометра в зборі
Заводський номер
4331-3830124
Кількість на модель
1
№
Назва деталі
Трубка від потрійного захисного клапана до балона стоянкового гальма
Заводський номер
В-37845
Кількість на модель
1
№
Назва деталі
Трубка від захисного клапана до балона стоянкового гальма
Заводський номер
В-37847
Кількість на модель
1
№
Назва деталі
Шланг від клапана управління гальмами причепа до з'єднувальної головки магістралі живлення
Заводський номер
431410-3560532
Кількість на модель
1
№
Назва деталі
Шланг від клапана управління гальмами причепа до з'єднувальної головки магістралі живлення
Заводський номер
495710-3560532
Кількість на модель
1
№
Назва деталі
Друга трубка від компресора до регулятора тиску
Заводський номер
4331-3560004-10
Кількість на модель
1
№
Назва деталі
Перша трубка у зборі від компресора до регулятора тиску
Заводський номер
130-3560002-10
Кількість на модель
1
№
Назва деталі
Трубка від конденсаційного балона до одинарного запобіжного клапана
Заводський номер
4331-3560016-10
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до клапана управління гальмами причепа
Заводський номер
В-37863
Кількість на модель
1
№
Назва деталі
Шланг від гальмівного крана до лівої передньої гальмівної камери
Заводський номер
В-37835
Кількість на модель
1
№
Назва деталі
Трубка в зборі
Заводський номер
4331-3560308-10
Кількість на модель
1
№
Назва деталі
Хомут у зборі
Заводський номер
308764-П
Кількість на модель
20
№
Назва деталі
Шланг у комплекті
Заводський номер
130-3810098-10
Кількість на модель
2
№
Назва деталі
Шланг манометра повітря
Заводський номер
131-4225076
Кількість на модель
2
№
Назва деталі
Шланг
Заводський номер
157К-3506064
Кількість на модель
4
№
Назва деталі
Шланг
Заводський номер
433101-1015587
Кількість на модель
4
№
Назва деталі
З'єднувальний шланг у зборі
Заводський номер
431410-3560320
Кількість на модель
2
№
Назва деталі
Прохідний штуцер
Заводський номер
133ВЯ-3560052
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
300359-П29
Кількість на модель
1
№
Назва деталі
Трубка від прискорювального клапана до клапана управління гальмами причепа
Заводський номер
431410-3560508-10
Кількість на модель
1
№
Назва деталі
Трубка від потрійного захисного клапана до повітряного балона задніх гальм
Заводський номер
4331-3560202-10
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до передніх гальм
Заводський номер
433106-3560110
Кількість на модель
1
№
Назва деталі
Друга трубка від гальмівного крана до правої передньої гальмівної камери
Заводський номер
В-37839
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до правої передньої гальмівної камери, перша
Заводський номер
В-37837
Кількість на модель
1
№
Назва деталі
Друга трубка від гальмівного крана до регулятора гальмівного зусилля
Заводський номер
431410-3560212
Кількість на модель
1
№
Назва деталі
Друга трубка від гальмівного крана до регулятора гальмівного зусилля
Заводський номер
441510-3560212
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до регулятора гальмівного зусилля, перша
Заводський номер
В-37841
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до регулятора гальмівного зусилля, перша
Заводський номер
В-37843
Кількість на модель
1
№
Назва деталі
Трубка від гальмівного крана до регулятора гальмівного зусилля, третя
Заводський номер
431410-3560214
Кількість на модель
1
№
Назва деталі
Трубка від потрійного захисного клапана до балона передніх гальм
Заводський номер
4331-3560102-10
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
300365-П29
Кількість на модель
2
№
Назва деталі
Повітряний балон у зборі
Заводський номер
130-3513010-10
Кількість на модель
4
№
Назва деталі
Прискорювальний клапан
Заводський номер
100-3518010
Кількість на модель
1
№
Назва деталі
Ущільнювальне кільце
Заводський номер
485963
Кількість на модель
32
№
Назва деталі
Ущільнювальне кільце
Заводський номер
485964
Кількість на модель
20
№
Назва деталі
Ущільнювальне кільце
Заводський номер
485965
Кількість на модель
22
№
Назва деталі
Комбінація приладів у зборі
Заводський номер
161.3801
Кількість на модель
1
№
Назва деталі
Компресор у зборі з патрубком
Заводський номер
130-3509012-Д
Кількість на модель
1
№
Назва деталі
Розподільна коробка
Заводський номер
133ВЯ-3560056
Кількість на модель
1
№
Назва деталі
Клапан зливу конденсату
Заводський номер
100-3513110
Кількість на модель
4
№
Назва деталі
Гальмівний кран у зборі
Заводський номер
100-3514208
Кількість на модель
1
№
Назва деталі
Клапан управління гальмами причепа з двопровідним приводом
Заводський номер
100-3522010
Кількість на модель
1
№
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
4
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі
Заводський номер
431410-3720010
Кількість на модель
2
№
Назва деталі
Збірна головка з'єднання пневмогальм типу «Палм»
Заводський номер
100-3521110-10
Кількість на модель
1
№
Назва деталі
Автоматична з'єднувальна головка
Заводський номер
100-3521111-10
Кількість на модель
1
№
Назва деталі
Датчик аварійного падіння тиску типу ММ124Д у зборі
Заводський номер
431410-3830300
Кількість на модель
4
№
Назва деталі
Гальмівна камера типу 20 у зборі
Заводський номер
100-3519110-20
Кількість на модель
2
№
Назва деталі
Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі
Заводський номер
100-3519200-01
Кількість на модель
2
№
Назва деталі
Двомагістральний клапан
Заводський номер
100-3562010
Кількість на модель
1
№
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515012
Кількість на модель
2
№
Назва деталі
Захисний клапан
Заводський номер
100-3515210
Кількість на модель
1
№
Назва деталі
Гальмівний кран зворотної дії з ручним керуванням
Заводський номер
100-3537010
Кількість на модель
1
№
Назва деталі
Хрестовина
Заводський номер
133ВЯ-3560055-01
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона задніх гальм до гальмівного крана
Заводський номер
433106-3560206
Кількість на модель
1
№
Назва деталі
Перша трубка від повітряного балона задніх гальм до гальмівного крана
Заводський номер
433106-3560204
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до захисного клапана
Заводський номер
431410-3560316-01
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до захисного клапана
Заводський номер
441510-3560316-01
Кількість на модель
1
№
Назва деталі
Трубка від повітряного балона до клапана управління гальмами причепа
Заводський номер
В-37865
Кількість на модель
1
№
Назва деталі
Шланг від повітряного балона до клапана причепа з двопровідним приводом
Заводський номер
В-37867
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона до прискорювального клапана
Заводський номер
431410-3560314
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона до прискорювального клапана
Заводський номер
431410-3560318-10
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона до прискорювального клапана
Заводський номер
В-37857
Кількість на модель
1
№
Назва деталі
Трубка від одинарного запобіжного клапана до роздавальної коробки
Заводський номер
В-37869
Кількість на модель
1
№
Назва деталі
Трубка до крана стоянкового гальма
Заводський номер
4331-3560304-10
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
433106-3560030
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
433106-3560034
Кількість на модель
1
№
Назва деталі
Захист від замерзання
Заводський номер
100-3536010
Кількість на модель
1
№
Назва деталі
Регулятор тиску
Заводський номер
100-3512010
Кількість на модель
1
№
Назва деталі
Регулятор гальмівної сили в зборі
Заводський номер
100-3533010-10
Кількість на модель
1
№
Назва деталі
Трійник
Заводський номер
300414-01
Кількість на модель
1
№
Назва деталі
Поворотний трійник
Заводський номер
300445-01
Кількість на модель
2
№
Назва деталі
Трубка від крана стоянкового гальма до прискорювального клапана, третя
Заводський номер
В-37853
Кількість на модель
1
№
Назва деталі
Трубка до повітряного манометра в зборі
Заводський номер
4331-3830128
Кількість на модель
1
№
Назва деталі
Друга трубка від повітряного балона передніх гальм до гальмівного крана
Заводський номер
433106-3560108
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Перша трубка від повітряного балона передніх гальм до гальмівного крана | 433106-3560106 | 1 | 1 | |||||
| Друга трубка від крана стоянкового гальма до прискорювального клапана | В-37851 | 1 | 1 | |||||
| Трубка від крана стоянкового гальма до прискорювального клапана, четверта | 433106-3560316 | 1 | 1 | |||||
| Трубка від одинарного захисного клапана до з'єднувальної головки живильної магістралі | 431410-3560528 | 1 | 1 | |||||
| Трубка від одинарного захисного клапана до з'єднувальної головки живильної магістралі | 495710-3560528 | 1 | 1 | |||||
| Трубка від одинарного запобіжного клапана до потрійного запобіжного клапана | 431410-3560022 | 1 | 1 | |||||
| Трубка від запобіжника проти замерзання до конденсаційного балона | 4331-3560012-10 | 1 | 1 | |||||
| Трубка від регулятора тиску до запобіжника проти замерзання | 4331-3560008-10 | 1 | 1 | |||||
| Перша трубка від гальмівного крана до задніх гальм | 433106-3560208 | 1 | 1 | |||||
| Трубка від гальмівного крана до клапана управління гальмами причепа | В-37861 | 1 | 1 | |||||
| Друга трубка від крана стоянкового гальма до прискорювального клапана | 431410-3560312-10 | 1 | 1 | |||||
| Трубка від крана стоянкового гальма | 4331-3560310-10 | 1 | 1 | |||||
| Шланг від повітряного балона стоянкового гальма до гальмівного крана | 4331-3560302-10 | 1 | 1 | |||||
| Трубка від повітряного манометра в зборі | 4331-3830124 | 1 | 1 | |||||
| Трубка від потрійного захисного клапана до балона стоянкового гальма | В-37845 | 1 | 1 | |||||
| Трубка від захисного клапана до балона стоянкового гальма | В-37847 | 1 | 1 | |||||
| Шланг від клапана управління гальмами причепа до з'єднувальної головки магістралі живлення | 431410-3560532 | 1 | 1 | |||||
| Шланг від клапана управління гальмами причепа до з'єднувальної головки магістралі живлення | 495710-3560532 | 1 | 1 | |||||
| Друга трубка від компресора до регулятора тиску | 4331-3560004-10 | 1 | 1 | |||||
| Перша трубка у зборі від компресора до регулятора тиску | 130-3560002-10 | 1 | 1 | |||||
| Трубка від конденсаційного балона до одинарного запобіжного клапана | 4331-3560016-10 | 1 | 1 | |||||
| Трубка від гальмівного крана до клапана управління гальмами причепа | В-37863 | 1 | 1 | |||||
| Шланг від гальмівного крана до лівої передньої гальмівної камери | В-37835 | 1 | 1 | |||||
| Трубка в зборі | 4331-3560308-10 | 1 | 1 | |||||
| Хомут у зборі | 308764-П | 20 | 20 | |||||
| Шланг у комплекті | 130-3810098-10 | 2 | 2 | |||||
| Шланг манометра повітря | 131-4225076 | 2 | 2 | |||||
| Шланг | 157К-3506064 | 4 | 4 | |||||
| Шланг | 433101-1015587 | 4 | 4 | |||||
| З'єднувальний шланг у зборі | 431410-3560320 | 2 | 2 | |||||
| Прохідний штуцер | 133ВЯ-3560052 | 2 | 2 | |||||
| Штуцер | 300359-П29 | 1 | 1 | |||||
| Трубка від прискорювального клапана до клапана управління гальмами причепа | 431410-3560508-10 | 1 | 1 | |||||
| Трубка від потрійного захисного клапана до повітряного балона задніх гальм | 4331-3560202-10 | 1 | 1 | |||||
| Трубка від гальмівного крана до передніх гальм | 433106-3560110 | 1 | 1 | |||||
| Друга трубка від гальмівного крана до правої передньої гальмівної камери | В-37839 | 1 | 1 | |||||
| Трубка від гальмівного крана до правої передньої гальмівної камери, перша | В-37837 | 1 | 1 | |||||
| Друга трубка від гальмівного крана до регулятора гальмівного зусилля | 431410-3560212 | 1 | 1 | |||||
| Друга трубка від гальмівного крана до регулятора гальмівного зусилля | 441510-3560212 | 1 | 1 | |||||
| Трубка від гальмівного крана до регулятора гальмівного зусилля, перша | В-37841 | 1 | 1 | |||||
| Трубка від гальмівного крана до регулятора гальмівного зусилля, перша | В-37843 | 1 | 1 | |||||
| Трубка від гальмівного крана до регулятора гальмівного зусилля, третя | 431410-3560214 | 1 | 1 | |||||
| Трубка від потрійного захисного клапана до балона передніх гальм | 4331-3560102-10 | 1 | 1 | |||||
| Штуцер | 300365-П29 | 2 | 2 | |||||
| Повітряний балон у зборі | 130-3513010-10 | 4 | 4 | |||||
| Прискорювальний клапан | 100-3518010 | 1 | 1 | |||||
| Ущільнювальне кільце | 485963 | 32 | 32 | |||||
| Ущільнювальне кільце | 485964 | 20 | 20 | |||||
| Ущільнювальне кільце | 485965 | 22 | 22 | |||||
| Комбінація приладів у зборі | 161.3801 | 1 | 1 | |||||
| Компресор у зборі з патрубком | 130-3509012-Д | 1 | 1 | |||||
| Розподільна коробка | 133ВЯ-3560056 | 1 | 1 | |||||
| Клапан зливу конденсату | 100-3513110 | 4 | 4 | |||||
| Гальмівний кран у зборі | 100-3514208 | 1 | 1 | |||||
| Клапан управління гальмами причепа з двопровідним приводом | 100-3522010 | 1 | 1 | |||||
| Клапан контрольного виходу в зборі | 100-3515310 | 4 | 4 | |||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі | 431410-3720010 | 2 | 2 | |||||
| Збірна головка з'єднання пневмогальм типу «Палм» | 100-3521110-10 | 1 | 1 | |||||
| Автоматична з'єднувальна головка | 100-3521111-10 | 1 | 1 | |||||
| Датчик аварійного падіння тиску типу ММ124Д у зборі | 431410-3830300 | 4 | 4 | |||||
| Гальмівна камера типу 20 у зборі | 100-3519110-20 | 2 | 2 | |||||
| Гальмівна камера типу 24/24 із пружинним енергоакумулятором у зборі | 100-3519200-01 | 2 | 2 | |||||
| Двомагістральний клапан | 100-3562010 | 1 | 1 | |||||
| Одинарний захисний клапан у зборі | 100-3515012 | 2 | 2 | |||||
| Захисний клапан | 100-3515210 | 1 | 1 | |||||
| Гальмівний кран зворотної дії з ручним керуванням | 100-3537010 | 1 | 1 | |||||
| Хрестовина | 133ВЯ-3560055-01 | 1 | 1 | |||||
| Друга трубка від повітряного балона задніх гальм до гальмівного крана | 433106-3560206 | 1 | 1 | |||||
| Перша трубка від повітряного балона задніх гальм до гальмівного крана | 433106-3560204 | 1 | 1 | |||||
| Трубка від повітряного балона до захисного клапана | 431410-3560316-01 | 1 | 1 | |||||
| Трубка від повітряного балона до захисного клапана | 441510-3560316-01 | 1 | 1 | |||||
| Трубка від повітряного балона до клапана управління гальмами причепа | В-37865 | 1 | 1 | |||||
| Шланг від повітряного балона до клапана причепа з двопровідним приводом | В-37867 | 1 | 1 | |||||
| Друга трубка від повітряного балона до прискорювального клапана | 431410-3560314 | 1 | 1 | |||||
| Друга трубка від повітряного балона до прискорювального клапана | 431410-3560318-10 | 1 | 1 | |||||
| Друга трубка від повітряного балона до прискорювального клапана | В-37857 | 1 | 1 | |||||
| Трубка від одинарного запобіжного клапана до роздавальної коробки | В-37869 | 1 | 1 | |||||
| Трубка до крана стоянкового гальма | 4331-3560304-10 | 1 | 1 | |||||
| Кронштейн | 433106-3560030 | 1 | 1 | |||||
| Кронштейн | 433106-3560034 | 1 | 1 | |||||
| Захист від замерзання | 100-3536010 | 1 | 1 | |||||
| Регулятор тиску | 100-3512010 | 1 | 1 | |||||
| Регулятор гальмівної сили в зборі | 100-3533010-10 | 1 | 1 | |||||
| Трійник | 300414-01 | 1 | 1 | |||||
| Поворотний трійник | 300445-01 | 2 | 2 | |||||
| Трубка від крана стоянкового гальма до прискорювального клапана, третя | В-37853 | 1 | 1 | |||||
| Трубка до повітряного манометра в зборі | 4331-3830128 | 1 | 1 | |||||
| Друга трубка від повітряного балона передніх гальм до гальмівного крана | 433106-3560108 | 1 | 1 |
