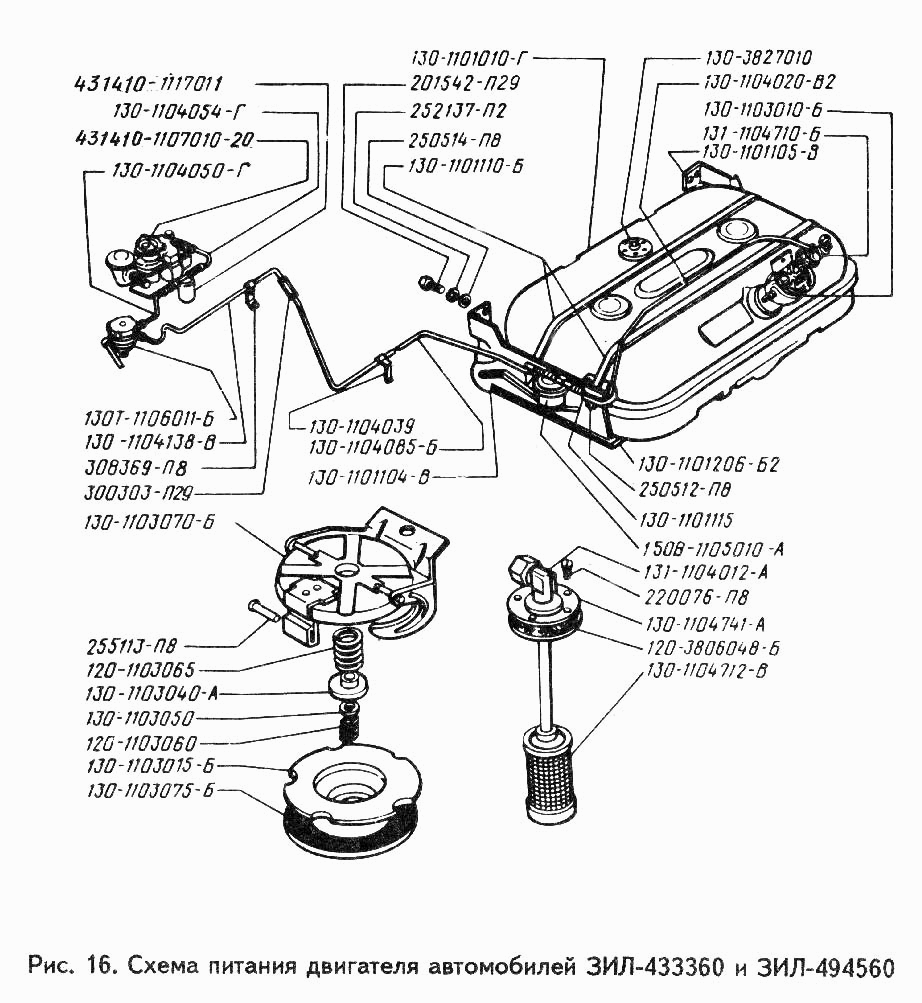

Схема живлення двигуна автомобілів ЗІЛ-433360 та ЗІЛ-494560
100%
Назва деталі
Штуцер
Заводський номер
300303-П29
Кількість на модель
1
№
Назва деталі
Поздовжня трубка від фільтра-відстійника у зборі
Заводський номер
130-1104085-Б
Кількість на модель
1
№
Назва деталі
Передня трубка від фільтра-відстійника у зборі
Заводський номер
130-1104138-В
Кількість на модель
1
№
Назва деталі
Трубка від фільтра до карбюратора
Заводський номер
131-1104054
Кількість на модель
1
№
Назва деталі
Трубка від фільтра тонкого очищення до карбюратора в зборі
Заводський номер
130-1104054-Г
Кількість на модель
1
№
Назва деталі
Трубка від паливного насоса до карбюратора
Заводський номер
131Н-1104050
Кількість на модель
1
№
Назва деталі
Трубка від паливного насоса до фільтра тонкого очищення у зборі
Заводський номер
130-1104050-Г
Кількість на модель
1
№
Назва деталі
Трубка від бака до фільтра-відстійника
Заводський номер
130-1104020-В2
Кількість на модель
1
№
Назва деталі
Паливний насос типу Б- 10 у комплекті зі штуцерами
Заводський номер
130Т-1106011-Б
Кількість на модель
1
№
Назва деталі
Скоба
Заводський номер
308369-П8
Кількість на модель
1
№
Назва деталі
Кріплення для паливопроводів
Заводський номер
130-1104039
Кількість на модель
1
№
Назва деталі
Пружина випускного клапана
Заводський номер
120-1103065
Кількість на модель
1
№
Назва деталі
Трубка впускного отвору паливного бака з фільтром у зборі
Заводський номер
131-1104710-Б
Кількість на модель
1
№
Назва деталі
Кутник із трубкою в зборі
Заводський номер
131-1104012-А
Кількість на модель
1
№
Назва деталі
Фільтр приймальної трубки у зборі
Заводський номер
130-1104712-В
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252003-П8
Кількість на модель
1
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
1
№
Назва деталі
Діаметр диска 5
Заводський номер
252133-П2
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
12
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
4
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252007-П29
Кількість на модель
4
№
Назва деталі
Хомут кріплення паливного бака у зборі
Заводський номер
130-1101110-Б
Кількість на модель
2
№
Назва деталі
Фланець кріплення фільтра вхідної трубки паливного бака
Заводський номер
130-1104741-А
Кількість на модель
1
№
Назва деталі
Фільтр-відстійник бензину в зборі
Заводський номер
150В-1105010-А
Кількість на модель
1
№
Назва деталі
Фільтр тонкого очищення палива у зборі
Заводський номер
431410-1117011
Кількість на модель
1
№
Назва деталі
Пружина впускного клапана
Заводський номер
120-1103060
Кількість на модель
1
№
Назва деталі
Установка хомута кріплення паливного бака
Заводський номер
130-1101115
Кількість на модель
2
№
Назва деталі
Датчик покажчика рівня палива типу БМ165-Б
Заводський номер
130-3827010
Кількість на модель
1
№
Назва деталі
Гайка М5
Заводський номер
250464-П8
Кількість на модель
1
№
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
1
№
Назва деталі
Гайка М12
Заводський номер
250514-П8
Кількість на модель
12
№
Назва деталі
Гайка М10-6Н
Заводський номер
250512-П8
Кількість на модель
8
№
Назва деталі
Гвинт
Заводський номер
220077-П8
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
220076-П8
Кількість на модель
5
№
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25
Заводський номер
201458-П29
Кількість на модель
1
№
Назва деталі
Болт M12x1,75x30
Заводський номер
201540-П29
Кількість на модель
4
№
Назва деталі
Болт M12х35
Заводський номер
201542-П29
Кількість на модель
8
№
Назва деталі
Кріпильна балка паливного бака в зборі
Заводський номер
130-1101206-Б2
Кількість на модель
2
№
Назва деталі
Заклепка-ось
Заводський номер
255113-П8
Кількість на модель
1
№
Назва деталі
Карбюратор К88АТ у зборі зі штуцером
Заводський номер
130-1107010-42
Кількість на модель
1
№
Карбюратор К-88 (ЗІЛ-130, ЗІЛ-131) К88-1107010
Виробник
RedLorry
Ціна
2743.3 ₴
Наявність
В наявності
Заводський номер
К88-1107010
Назва деталі
Карбюратор К90 зі штуцером у зборі
Заводський номер
130-1107010-81
Кількість на модель
1
№
Назва деталі
Установка пробки паливного бака
Заводський номер
130-1103075-Б
Кількість на модель
1
№
Назва деталі
Установка прокладки фланця приймальної труби
Заводський номер
120-3806048-Б
Кількість на модель
1
№
Назва деталі
Контрольна пробка К1/4"
Заводський номер
262542-П29
Кількість на модель
1
№
Назва деталі
Коркова пробка паливного бака в зборі
Заводський номер
130-1103010-Б
Кількість на модель
1
№
Назва деталі
Облицювання пробки паливного бака в зборі
Заводський номер
130-1103070-Б
Кількість на модель
1
№
Назва деталі
Передній кронштейн кріплення паливного бака
Заводський номер
130-1101104-В
Кількість на модель
1
№
Назва деталі
Задній кронштейн для кріплення паливного бака
Заводський номер
130-1101105-В
Кількість на модель
1
№
Назва деталі
Корпус пробки паливного бака у зборі
Заводський номер
130-1103015-Б
Кількість на модель
1
№
Назва деталі
Випускний клапан пробки паливного бака
Заводський номер
130-1103040-А
Кількість на модель
1
№
Назва деталі
Впускний клапан паливного бака
Заводський номер
130-1103050
Кількість на модель
1
№
Назва деталі
Карбюратор К96 у зборі
Заводський номер
431410-1107010-20
Кількість на модель
1
№
Назва деталі
Паливний бак у зборі
Заводський номер
130-1101010-Г
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Штуцер | 300303-П29 | 1 | 1 | |||||||||||||||||||||||
| Поздовжня трубка від фільтра-відстійника у зборі | 130-1104085-Б | 1 | 1 | |||||||||||||||||||||||
| Передня трубка від фільтра-відстійника у зборі | 130-1104138-В | 1 | 1 | |||||||||||||||||||||||
| Трубка від фільтра до карбюратора | 131-1104054 | 1 | 1 | |||||||||||||||||||||||
| Трубка від фільтра тонкого очищення до карбюратора в зборі | 130-1104054-Г | 1 | 1 | |||||||||||||||||||||||
| Трубка від паливного насоса до карбюратора | 131Н-1104050 | 1 | 1 | |||||||||||||||||||||||
| Трубка від паливного насоса до фільтра тонкого очищення у зборі | 130-1104050-Г | 1 | 1 | |||||||||||||||||||||||
| Трубка від бака до фільтра-відстійника | 130-1104020-В2 | 1 | 1 | |||||||||||||||||||||||
| Паливний насос типу Б- 10 у комплекті зі штуцерами | 130Т-1106011-Б | 1 | 1 | |||||||||||||||||||||||
| Скоба | 308369-П8 | 1 | 1 | |||||||||||||||||||||||
| Кріплення для паливопроводів | 130-1104039 | 1 | 1 | |||||||||||||||||||||||
| Пружина випускного клапана | 120-1103065 | 1 | 1 | |||||||||||||||||||||||
| Трубка впускного отвору паливного бака з фільтром у зборі | 131-1104710-Б | 1 | 1 | |||||||||||||||||||||||
| Кутник із трубкою в зборі | 131-1104012-А | 1 | 1 | |||||||||||||||||||||||
| Фільтр приймальної трубки у зборі | 130-1104712-В | 1 | 1 | |||||||||||||||||||||||
| Диск | 252003-П8 | 1 | 1 | |||||||||||||||||||||||
| Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 1 | 1 | |||||||||||||||||||||||
| Діаметр диска 5 | 252133-П2 | 1 | 1 | |||||||||||||||||||||||
| Пружинна шайба | 252137-П2 | 12 | 12 | |||||||||||||||||||||||
| Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | 4 | 4 | |||||||||||||||||||||||
| Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 1 | 1 | |||||||||||||||||||||||
| Диск | 252007-П29 | 4 | 4 | |||||||||||||||||||||||
| Хомут кріплення паливного бака у зборі | 130-1101110-Б | 2 | 2 | |||||||||||||||||||||||
| Фланець кріплення фільтра вхідної трубки паливного бака | 130-1104741-А | 1 | 1 | |||||||||||||||||||||||
| Фільтр-відстійник бензину в зборі | 150В-1105010-А | 1 | 1 | |||||||||||||||||||||||
| Фільтр тонкого очищення палива у зборі | 431410-1117011 | 1 | 1 | |||||||||||||||||||||||
| Пружина впускного клапана | 120-1103060 | 1 | 1 | |||||||||||||||||||||||
| Установка хомута кріплення паливного бака | 130-1101115 | 2 | 2 | |||||||||||||||||||||||
| Датчик покажчика рівня палива типу БМ165-Б | 130-3827010 | 1 | 1 | |||||||||||||||||||||||
| Гайка М5 | 250464-П8 | 1 | 1 | |||||||||||||||||||||||
| Гайка М8х1 | 250510-П8 | 1 | 1 | |||||||||||||||||||||||
| Гайка М12 | 250514-П8 | 12 | 12 | |||||||||||||||||||||||
| Гайка М10-6Н | 250512-П8 | 8 | 8 | |||||||||||||||||||||||
| Гвинт | 220077-П8 | 1 | 1 | |||||||||||||||||||||||
| Гвинт | 220076-П8 | 5 | 5 | |||||||||||||||||||||||
| Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25 | 201458-П29 | 1 | 1 | |||||||||||||||||||||||
| Болт M12x1,75x30 | 201540-П29 | 4 | 4 | |||||||||||||||||||||||
| Болт M12х35 | 201542-П29 | 8 | 8 | |||||||||||||||||||||||
| Кріпильна балка паливного бака в зборі | 130-1101206-Б2 | 2 | 2 | |||||||||||||||||||||||
| Заклепка-ось | 255113-П8 | 1 | 1 | |||||||||||||||||||||||
| Карбюратор К88АТ у зборі зі штуцером | 130-1107010-42 | 1 | 1 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Карбюратор К90 зі штуцером у зборі | 130-1107010-81 | 1 | 1 | |||||||||||||||||||||||
| Установка пробки паливного бака | 130-1103075-Б | 1 | 1 | |||||||||||||||||||||||
| Установка прокладки фланця приймальної труби | 120-3806048-Б | 1 | 1 | |||||||||||||||||||||||
| Контрольна пробка К1/4" | 262542-П29 | 1 | 1 | |||||||||||||||||||||||
| Коркова пробка паливного бака в зборі | 130-1103010-Б | 1 | 1 | |||||||||||||||||||||||
| Облицювання пробки паливного бака в зборі | 130-1103070-Б | 1 | 1 | |||||||||||||||||||||||
| Передній кронштейн кріплення паливного бака | 130-1101104-В | 1 | 1 | |||||||||||||||||||||||
| Задній кронштейн для кріплення паливного бака | 130-1101105-В | 1 | 1 | |||||||||||||||||||||||
| Корпус пробки паливного бака у зборі | 130-1103015-Б | 1 | 1 | |||||||||||||||||||||||
| Випускний клапан пробки паливного бака | 130-1103040-А | 1 | 1 | |||||||||||||||||||||||
| Впускний клапан паливного бака | 130-1103050 | 1 | 1 | |||||||||||||||||||||||
| Карбюратор К96 у зборі | 431410-1107010-20 | 1 | 1 | |||||||||||||||||||||||
| Паливний бак у зборі | 130-1101010-Г | 1 | 1 | |||||||||||||||||||||||
