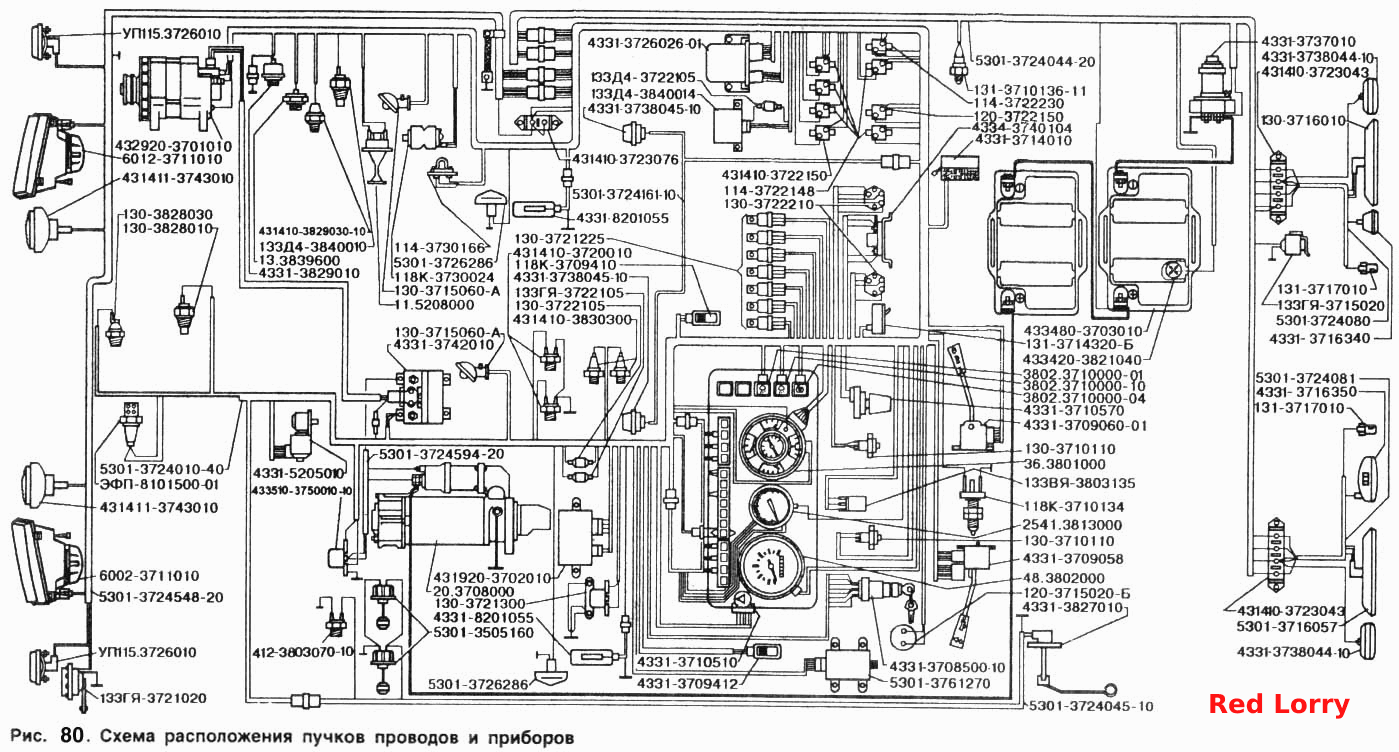

Схема розташування пучків проводів та приладів
100%
Назва деталі
Передній габаритний ліхтар у зборі
Заводський номер
4331-3738045-10
Кількість на модель
2
№
Назва деталі
Запобіжник 6А
Заводський номер
130-3722105
Кількість на модель
1
№
Назва деталі
Термобіметалевий кнопковий запобіжник 15 А, 293.3722 або ПР315
Заводський номер
431410-3722075-10
Кількість на модель
1
№
Назва деталі
Термобіметалевий кнопковий запобіжник 15 А, 293.3722 або ПР315
Заводський номер
431410-3722150
Кількість на модель
1
№
Назва деталі
Переривник контрольної лампи стоянкового гальма типу РС492 у зборі
Заводський номер
133ВЯ-3803135
Кількість на модель
1
№
Назва деталі
Реле-переривник покажчиків повороту РС950-П
Заводський номер
4331-3726026-01
Кількість на модель
1
№
Назва деталі
Регулятор напруги 42.3702 або 206.3702 або 207.3702
Заводський номер
431920-3702010
Кількість на модель
1
№
Назва деталі
Регулятор напруги 42.3702 або 205.3702
Заводський номер
431920-3702010-01
Кількість на модель
1
№
Назва деталі
Резистор
Заводський номер
С2-23-2-33
Кількість на модель
1
№
Назва деталі
Опір
Заводський номер
114-3730166
Кількість на модель
1
№
Назва деталі
Універсальне реле 111.3747
Заводський номер
130-3721225
Кількість на модель
6
№
Назва деталі
Плавкий запобіжник 2А, ПРП8Б-01
Заводський номер
133Д4-3722105
Кількість на модель
1
№
Назва деталі
Плавкий запобіжник ПР119Б- 01 10А
Заводський номер
133ГЯ-3722105
Кількість на модель
1
№
Назва деталі
Запобіжник 7,5А
Заводський номер
130-3722210
Кількість на модель
2
№
Назва деталі
Перемикач габаритних вогнів і фар дальнього світла П147-04.04
Заводський номер
4331-3709412
Кількість на модель
1
№
Назва деталі
Перемикач електродвигуна обігрівача
Заводський номер
118К-3709410
Кількість на модель
1
№
Назва деталі
Перемикач склоочисника
Заводський номер
4331-3709060-01
Кількість на модель
1
№
Назва деталі
Плафон кабіни в зборі
Заводський номер
111-3714010
Кількість на модель
1
№
Назва деталі
Термобіметалевий запобіжник 10А ПР310 або 292.3722
Заводський номер
114-3722148
Кількість на модель
5
№
Назва деталі
Запобіжник 10 А, ПР310 або 292.3722
Заводський номер
431410-3722148
Кількість на модель
5
№
Назва деталі
Термовібраційний запобіжник типу ПР2-Б на 20а
Заводський номер
120-3722150
Кількість на модель
1
№
Назва деталі
Запобіжник 30А, ПР3 або 291. 3722
Заводський номер
114-3722230
Кількість на модель
1
№
Назва деталі
Запобіжник 30А, ПР3 або 291. 3722
Заводський номер
431411-3722230
Кількість на модель
1
№
Назва деталі
Розетка переносної лампи 47-К у зборі
Заводський номер
120-3715020-Б
Кількість на модель
1
№
Назва деталі
Розетка переносної лампи ПС400
Заводський номер
133ГЯ-3715020
Кількість на модель
1
№
Назва деталі
Звуковий електричний сигнал СЗ-3В або 20.3721-01
Заводський номер
133ГЯ-3721020
Кількість на модель
1
№
Назва деталі
Лівий задній ліхтар ФП130 або 357.3716
Заводський номер
130-3716011-01
Кількість на модель
1
№
Назва деталі
Лівий задній ліхтар у зборі ФП130 або 357.3716
Заводський номер
5301-3716057
Кількість на модель
1
№
Назва деталі
Правий задній ліхтар ФП130-Б або 356.3716 у зборі
Заводський номер
130-3716010-01
Кількість на модель
1
№
Назва деталі
Правий задній ліхтар ФП130-Б або 357.3716 у зборі
Заводський номер
130-3716010
Кількість на модель
1
№
Назва деталі
Задній протитуманний ліхтар 2402.37 у зборі
Заводський номер
4331-3716350
Кількість на модель
1
№
Назва деталі
Ліхтар кабіни ПК142
Заводський номер
131-3714320-Б
Кількість на модель
1
№
Назва деталі
Ліхтар для освітлення номерного знака типу ФП134 у зборі
Заводський номер
131-3717010
Кількість на модель
2
№
Назва деталі
Електричний омивач
Заводський номер
11.5208000
Кількість на модель
1
№
Назва деталі
Електродвигун обігрівача МЭ272-Б у зборі
Заводський номер
118К-3730024
Кількість на модель
1
№
Назва деталі
Електрофакельний нагрівач ЕФП-8101
Заводський номер
ЭФП-8101500-01
Кількість на модель
1
№
Назва деталі
Фар заднього ходу в зборі ФП135-В
Заводський номер
4331-3716340
Кількість на модель
1
№
Назва деталі
Протитуманна фара ФГ152АБ-0
Заводський номер
431413-3743010
Кількість на модель
2
№
Назва деталі
Права фара
Заводський номер
68.3711010
Кількість на модель
1
№
Назва деталі
Спідометр у зборі
Заводський номер
48.3802000
Кількість на модель
1
№
Назва деталі
Стартер B
Заводський номер
20.3708000
Кількість на модель
1
№
Назва деталі
Склоочисник
Заводський номер
4331-5205010
Кількість на модель
1
№
Назва деталі
Електронний тахометр 2541.3813 у зборі
Заводський номер
2541.3813000
Кількість на модель
1
№
Назва деталі
Термореле електропаливного нагрівача 12.3741
Заводський номер
4334-3740104
Кількість на модель
1
№
Назва деталі
Передній покажчик повороту УП115-3726
Заводський номер
УП115.3726010
Кількість на модель
2
№
Назва деталі
Пристрій контролю рівня гальмівної рідини в зборі
Заводський номер
5301-3505160
Кількість на модель
2
№
Назва деталі
Ліва фара дальнього світла 6002.3711 або 681.3711
Заводський номер
6002-3711010
Кількість на модель
1
№
Назва деталі
Ліва фара
Заводський номер
681.3711010
Кількість на модель
1
№
Назва деталі
Права фара дальнього світла 6012.3731 або 68.3711
Заводський номер
6012-3711010
Кількість на модель
1
№
Назва деталі
Генератор
Заводський номер
432900-3701010
Кількість на модель
1
№
Назва деталі
Акумуляторна батарея 6СТ-110А
Заводський номер
433480-3703010
Кількість на модель
2
№
Назва деталі
Вимикач протитуманних фар
Заводський номер
3802.3710000-01
Кількість на модель
1
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі
Заводський номер
431410-3720010
Кількість на модель
2
№
Назва деталі
Вимикач сигналів гальмування ММ125Д або 2802.3829
Заводський номер
431410-3720010-01
Кількість на модель
2
№
Назва деталі
Вимикач стоянкового гальма ВК412
Заводський номер
118К-3710134
Кількість на модель
1
№
Назва деталі
Вимикач ліхтарів заднього ходу ВК-403 або 52.3710
Заводський номер
131-3710136-11
Кількість на модель
1
№
Назва деталі
Кнопковий вимикач типу 11.3704
Заводський номер
130-3710110
Кількість на модель
2
№
Назва деталі
Датчик аварійного падіння тиску типу ММ124Д у зборі
Заводський номер
431410-3830300
Кількість на модель
1
№
Назва деталі
Датчик падіння тиску в контурі передніх і задніх гальм ММ124Д або 2702.3829
Заводський номер
431410-3830300-10
Кількість на модель
1
№
Назва деталі
Датчик сигналізатора аварійного падіння тиску масла ММ111-Д або АДМ1 або 2602.3829
Заводський номер
431410-3829030-10
Кількість на модель
1
№
Назва деталі
Вимикач протитуманного заднього ліхтаря 3802.3710-02.04
Заводський номер
3802.3710000-10
Кількість на модель
1
№
Назва деталі
Вимикач приладів та стартера
Заводський номер
4331-3708500-10
Кількість на модель
1
№
Назва деталі
Вимикач освітлення приладової панелі ВК416Б-01
Заводський номер
4331-3710570
Кількість на модель
1
№
Назва деталі
Блок сигналізаторів у зборі
Заводський номер
2302.3803010-21
Кількість на модель
1
№
Назва деталі
Блок сигналізатора рівня охолоджувальної рідини СУ1-12 або СКУ1, МС-37.4003
Заводський номер
133Д4-3840014
Кількість на модель
1
№
Назва деталі
Блок сигналізатора рівня охолоджувальної рідини СУ1-12 або СКУ1, МС-37.4003
Заводський номер
133Д4-3840014-01
Кількість на модель
1
№
Назва деталі
Трансформаторно-випрямний блок 1212.3759
Заводський номер
4331-3742010
Кількість на модель
1
№
Назва деталі
Блок управління склоочисником та омивачем БСУ1-МС або 92. 3761
Заводський номер
5301-3761270
Кількість на модель
1
№
Назва деталі
Поворотник бічний у зборі
Заводський номер
5301-3726286
Кількість на модель
2
№
Назва деталі
Вимикач аварійної світлової сигналізації
Заводський номер
4331-3710510
Кількість на модель
1
№
Назва деталі
Дистанційний вимикач акумуляторних батарей 49.3710
Заводський номер
4331-3737010
Кількість на модель
1
№
Назва деталі
Вимикач контрольних ламп
Заводський номер
412-3803070-10
Кількість на модель
1
№
Назва деталі
Вимикач нагрівача дзеркала заднього виду 3802.3710-02.23
Заводський номер
3802.3710000-04
Кількість на модель
1
№
Назва деталі
Датчик
Заводський номер
13.3839600
Кількість на модель
1
№
Назва деталі
Датчик сигналізатора температури води типу ТЛ111
Заводський номер
130-3828030
Кількість на модель
1
№
Назва деталі
Датчик сигналізатора рівня охолоджувальної рідини ДУ101-7 або ДКУМ1М
Заводський номер
133Д4-3840010
Кількість на модель
1
№
Назва деталі
Задній габаритний ліхтар у зборі
Заводський номер
4331-3738044-10
Кількість на модель
2
№
Назва деталі
Шумовий сигнал РС508
Заводський номер
130-3721300
Кількість на модель
1
№
Назва деталі
Zummer RS508 або 733.3747-01
Заводський номер
4331-3721300
Кількість на модель
1
№
Назва деталі
Комбінація приладів
Заводський номер
36.3801000
Кількість на модель
1
№
Назва деталі
комбінований вимикач світла
Заводський номер
4331-3709058
Кількість на модель
1
№
Назва деталі
Пусковий контактор 59.3747
Заводський номер
433510-3750010-10
Кількість на модель
1
№
Назва деталі
Підкапотна лампа ПД308А у зборі
Заводський номер
130-3715060-А
Кількість на модель
2
№
Назва деталі
Нагрівач дзеркала 20.3741
Заводський номер
4331-8201055
Кількість на модель
2
№
Назва деталі
З'єднувальна панель 2-клемна 14.3723
Заводський номер
431410-3723076
Кількість на модель
1
№
Назва деталі
З'єднувальна панель 3-клемна 15.3723
Заводський номер
431410-3723032
Кількість на модель
1
№
Назва деталі
Джгут проводів правого заднього ліхтаря
Заводський номер
5301-3724080
Кількість на модель
1
№
Назва деталі
Джгут проводів лівого заднього ліхтаря
Заводський номер
5301-3724081
Кількість на модель
1
№
Назва деталі
Джгут проводів фар і передніх покажчиків повороту
Заводський номер
5301-3724548-20
Кількість на модель
1
№
Назва деталі
Датчик сигналізатора рівня охолоджувальної рідини ДУ101-7 або ДКУМ1М
Заводський номер
133Д4-3840010-10
Кількість на модель
1
№
Назва деталі
Датчик температури електроліту 1318.3842
Заводський номер
433420-3821040
Кількість на модель
1
№
Назва деталі
Датчик індикатора тиску масла ММ355
Заводський номер
4331-3829010
Кількість на модель
1
№
Назва деталі
Датчик індикатора температури охолоджувальної рідини ТМ100-А
Заводський номер
130-3828010
Кількість на модель
1
№
Назва деталі
Датчик рівня палива
Заводський номер
4331-3827010
Кількість на модель
1
№
Назва деталі
Задній лівий джгут проводів
Заводський номер
5301-3724045-10
Кількість на модель
1
№
Назва деталі
Задній правий джгут проводів
Заводський номер
5301-3724044-20
Кількість на модель
1
№
Назва деталі
Джгут проводів передніх габаритних вогнів
Заводський номер
5301-3724161-10
Кількість на модель
1
№
Назва деталі
Середній джгут проводів
Заводський номер
5301-3724010-40
Кількість на модель
1
№
Назва деталі
Джгут проводів стартера
Заводський номер
5301-3724594-20
Кількість на модель
1
№
Назва деталі
З'єднувальна панель 4 з клемами у зборі
Заводський номер
431410-3723043
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Передній габаритний ліхтар у зборі | 4331-3738045-10 | 2 | 2 | |||||
| Запобіжник 6А | 130-3722105 | 1 | 1 | |||||
| Термобіметалевий кнопковий запобіжник 15 А, 293.3722 або ПР315 | 431410-3722075-10 | 1 | 1 | |||||
| Термобіметалевий кнопковий запобіжник 15 А, 293.3722 або ПР315 | 431410-3722150 | 1 | 1 | |||||
| Переривник контрольної лампи стоянкового гальма типу РС492 у зборі | 133ВЯ-3803135 | 1 | 1 | |||||
| Реле-переривник покажчиків повороту РС950-П | 4331-3726026-01 | 1 | 1 | |||||
| Регулятор напруги 42.3702 або 206.3702 або 207.3702 | 431920-3702010 | 1 | 1 | |||||
| Регулятор напруги 42.3702 або 205.3702 | 431920-3702010-01 | 1 | 1 | |||||
| Резистор | С2-23-2-33 | 1 | 1 | |||||
| Опір | 114-3730166 | 1 | 1 | |||||
| Універсальне реле 111.3747 | 130-3721225 | 6 | 6 | |||||
| Плавкий запобіжник 2А, ПРП8Б-01 | 133Д4-3722105 | 1 | 1 | |||||
| Плавкий запобіжник ПР119Б- 01 10А | 133ГЯ-3722105 | 1 | 1 | |||||
| Запобіжник 7,5А | 130-3722210 | 2 | 2 | |||||
| Перемикач габаритних вогнів і фар дальнього світла П147-04.04 | 4331-3709412 | 1 | 1 | |||||
| Перемикач електродвигуна обігрівача | 118К-3709410 | 1 | 1 | |||||
| Перемикач склоочисника | 4331-3709060-01 | 1 | 1 | |||||
| Плафон кабіни в зборі | 111-3714010 | 1 | 1 | |||||
| Термобіметалевий запобіжник 10А ПР310 або 292.3722 | 114-3722148 | 5 | 5 | |||||
| Запобіжник 10 А, ПР310 або 292.3722 | 431410-3722148 | 5 | 5 | |||||
| Термовібраційний запобіжник типу ПР2-Б на 20а | 120-3722150 | 1 | 1 | |||||
| Запобіжник 30А, ПР3 або 291. 3722 | 114-3722230 | 1 | 1 | |||||
| Запобіжник 30А, ПР3 або 291. 3722 | 431411-3722230 | 1 | 1 | |||||
| Розетка переносної лампи 47-К у зборі | 120-3715020-Б | 1 | 1 | |||||
| Розетка переносної лампи ПС400 | 133ГЯ-3715020 | 1 | 1 | |||||
| Звуковий електричний сигнал СЗ-3В або 20.3721-01 | 133ГЯ-3721020 | 1 | 1 | |||||
| Лівий задній ліхтар ФП130 або 357.3716 | 130-3716011-01 | 1 | 1 | |||||
| Лівий задній ліхтар у зборі ФП130 або 357.3716 | 5301-3716057 | 1 | 1 | |||||
| Правий задній ліхтар ФП130-Б або 356.3716 у зборі | 130-3716010-01 | 1 | 1 | |||||
| Правий задній ліхтар ФП130-Б або 357.3716 у зборі | 130-3716010 | 1 | 1 | |||||
| Задній протитуманний ліхтар 2402.37 у зборі | 4331-3716350 | 1 | 1 | |||||
| Ліхтар кабіни ПК142 | 131-3714320-Б | 1 | 1 | |||||
| Ліхтар для освітлення номерного знака типу ФП134 у зборі | 131-3717010 | 2 | 2 | |||||
| Електричний омивач | 11.5208000 | 1 | 1 | |||||
| Електродвигун обігрівача МЭ272-Б у зборі | 118К-3730024 | 1 | 1 | |||||
| Електрофакельний нагрівач ЕФП-8101 | ЭФП-8101500-01 | 1 | 1 | |||||
| Фар заднього ходу в зборі ФП135-В | 4331-3716340 | 1 | 1 | |||||
| Протитуманна фара ФГ152АБ-0 | 431413-3743010 | 2 | 2 | |||||
| Права фара | 68.3711010 | 1 | 1 | |||||
| Спідометр у зборі | 48.3802000 | 1 | 1 | |||||
| Стартер B | 20.3708000 | 1 | 1 | |||||
| Склоочисник | 4331-5205010 | 1 | 1 | |||||
| Електронний тахометр 2541.3813 у зборі | 2541.3813000 | 1 | 1 | |||||
| Термореле електропаливного нагрівача 12.3741 | 4334-3740104 | 1 | 1 | |||||
| Передній покажчик повороту УП115-3726 | УП115.3726010 | 2 | 2 | |||||
| Пристрій контролю рівня гальмівної рідини в зборі | 5301-3505160 | 2 | 2 | |||||
| Ліва фара дальнього світла 6002.3711 або 681.3711 | 6002-3711010 | 1 | 1 | |||||
| Ліва фара | 681.3711010 | 1 | 1 | |||||
| Права фара дальнього світла 6012.3731 або 68.3711 | 6012-3711010 | 1 | 1 | |||||
| Генератор | 432900-3701010 | 1 | 1 | |||||
| Акумуляторна батарея 6СТ-110А | 433480-3703010 | 2 | 2 | |||||
| Вимикач протитуманних фар | 3802.3710000-01 | 1 | 1 | |||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 у зборі | 431410-3720010 | 2 | 2 | |||||
| Вимикач сигналів гальмування ММ125Д або 2802.3829 | 431410-3720010-01 | 2 | 2 | |||||
| Вимикач стоянкового гальма ВК412 | 118К-3710134 | 1 | 1 | |||||
| Вимикач ліхтарів заднього ходу ВК-403 або 52.3710 | 131-3710136-11 | 1 | 1 | |||||
| Кнопковий вимикач типу 11.3704 | 130-3710110 | 2 | 2 | |||||
| Датчик аварійного падіння тиску типу ММ124Д у зборі | 431410-3830300 | 1 | 1 | |||||
| Датчик падіння тиску в контурі передніх і задніх гальм ММ124Д або 2702.3829 | 431410-3830300-10 | 1 | 1 | |||||
| Датчик сигналізатора аварійного падіння тиску масла ММ111-Д або АДМ1 або 2602.3829 | 431410-3829030-10 | 1 | 1 | |||||
| Вимикач протитуманного заднього ліхтаря 3802.3710-02.04 | 3802.3710000-10 | 1 | 1 | |||||
| Вимикач приладів та стартера | 4331-3708500-10 | 1 | 1 | |||||
| Вимикач освітлення приладової панелі ВК416Б-01 | 4331-3710570 | 1 | 1 | |||||
| Блок сигналізаторів у зборі | 2302.3803010-21 | 1 | 1 | |||||
| Блок сигналізатора рівня охолоджувальної рідини СУ1-12 або СКУ1, МС-37.4003 | 133Д4-3840014 | 1 | 1 | |||||
| Блок сигналізатора рівня охолоджувальної рідини СУ1-12 або СКУ1, МС-37.4003 | 133Д4-3840014-01 | 1 | 1 | |||||
| Трансформаторно-випрямний блок 1212.3759 | 4331-3742010 | 1 | 1 | |||||
| Блок управління склоочисником та омивачем БСУ1-МС або 92. 3761 | 5301-3761270 | 1 | 1 | |||||
| Поворотник бічний у зборі | 5301-3726286 | 2 | 2 | |||||
| Вимикач аварійної світлової сигналізації | 4331-3710510 | 1 | 1 | |||||
| Дистанційний вимикач акумуляторних батарей 49.3710 | 4331-3737010 | 1 | 1 | |||||
| Вимикач контрольних ламп | 412-3803070-10 | 1 | 1 | |||||
| Вимикач нагрівача дзеркала заднього виду 3802.3710-02.23 | 3802.3710000-04 | 1 | 1 | |||||
| Датчик | 13.3839600 | 1 | 1 | |||||
| Датчик сигналізатора температури води типу ТЛ111 | 130-3828030 | 1 | 1 | |||||
| Датчик сигналізатора рівня охолоджувальної рідини ДУ101-7 або ДКУМ1М | 133Д4-3840010 | 1 | 1 | |||||
| Задній габаритний ліхтар у зборі | 4331-3738044-10 | 2 | 2 | |||||
| Шумовий сигнал РС508 | 130-3721300 | 1 | 1 | |||||
| Zummer RS508 або 733.3747-01 | 4331-3721300 | 1 | 1 | |||||
| Комбінація приладів | 36.3801000 | 1 | 1 | |||||
| комбінований вимикач світла | 4331-3709058 | 1 | 1 | |||||
| Пусковий контактор 59.3747 | 433510-3750010-10 | 1 | 1 | |||||
| Підкапотна лампа ПД308А у зборі | 130-3715060-А | 2 | 2 | |||||
| Нагрівач дзеркала 20.3741 | 4331-8201055 | 2 | 2 | |||||
| З'єднувальна панель 2-клемна 14.3723 | 431410-3723076 | 1 | 1 | |||||
| З'єднувальна панель 3-клемна 15.3723 | 431410-3723032 | 1 | 1 | |||||
| Джгут проводів правого заднього ліхтаря | 5301-3724080 | 1 | 1 | |||||
| Джгут проводів лівого заднього ліхтаря | 5301-3724081 | 1 | 1 | |||||
| Джгут проводів фар і передніх покажчиків повороту | 5301-3724548-20 | 1 | 1 | |||||
| Датчик сигналізатора рівня охолоджувальної рідини ДУ101-7 або ДКУМ1М | 133Д4-3840010-10 | 1 | 1 | |||||
| Датчик температури електроліту 1318.3842 | 433420-3821040 | 1 | 1 | |||||
| Датчик індикатора тиску масла ММ355 | 4331-3829010 | 1 | 1 | |||||
| Датчик індикатора температури охолоджувальної рідини ТМ100-А | 130-3828010 | 1 | 1 | |||||
| Датчик рівня палива | 4331-3827010 | 1 | 1 | |||||
| Задній лівий джгут проводів | 5301-3724045-10 | 1 | 1 | |||||
| Задній правий джгут проводів | 5301-3724044-20 | 1 | 1 | |||||
| Джгут проводів передніх габаритних вогнів | 5301-3724161-10 | 1 | 1 | |||||
| Середній джгут проводів | 5301-3724010-40 | 1 | 1 | |||||
| Джгут проводів стартера | 5301-3724594-20 | 1 | 1 | |||||
| З'єднувальна панель 4 з клемами у зборі | 431410-3723043 | 2 | 2 |
