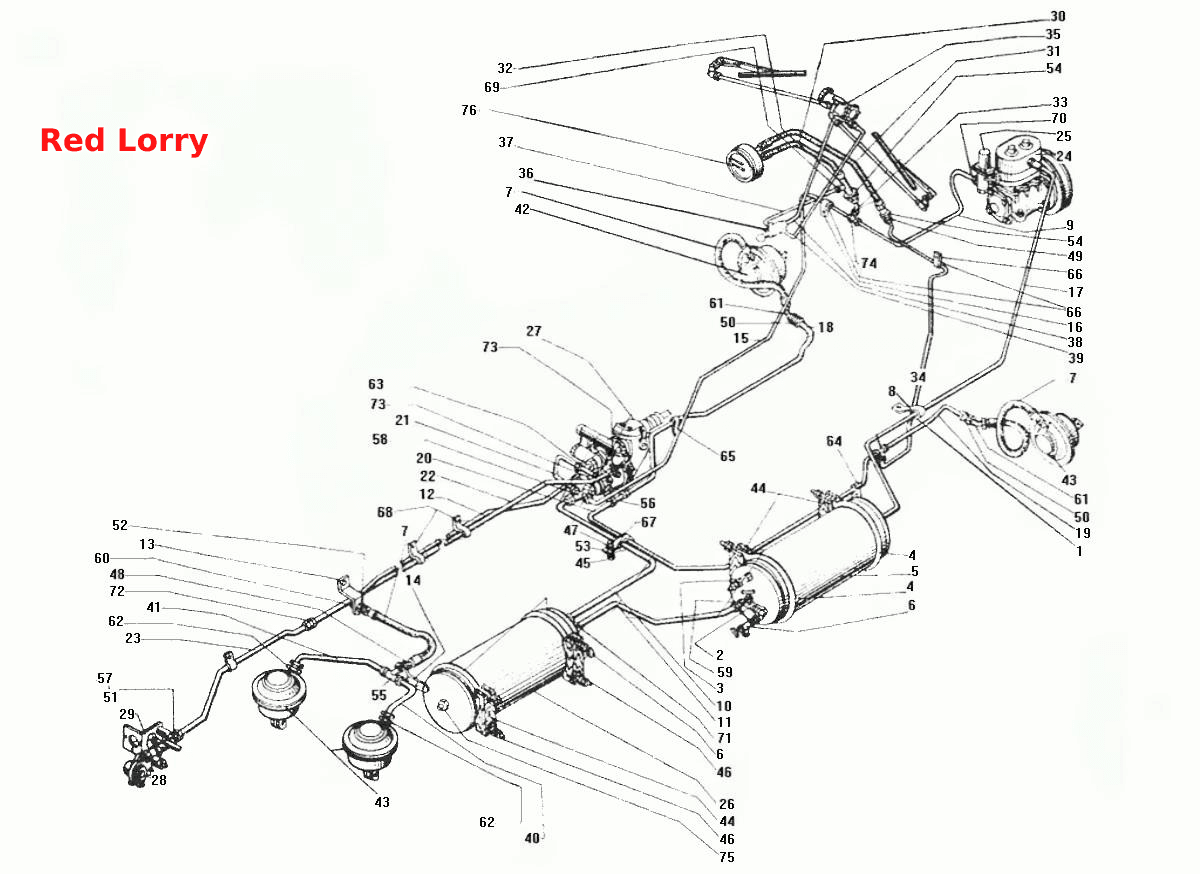

Схема пневматичної системи
100%
Назва деталі
Трубка
Заводський номер
130В-3506240-Г
Кількість на модель
1
№
Назва деталі
Диск .T
Заводський номер
252135-П2
Кількість на модель
57
№
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Диск
Заводський номер
252004-П8
Кількість на модель
8
№
Назва деталі
Гвинт М6х16 для кріплення розподільника до двигуна
Заводський номер
222525-П8
Кількість на модель
3
№
Назва деталі
Болт M8х20
Заводський номер
201456-П8
Кількість на модель
9
№
Назва деталі
Трубка
Заводський номер
130Д2-3506776
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130Г-3506776
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130Г-3506772-Б
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130В-3506772-Б
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
130Г-3506298
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130В-3506290-Б
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130Г-3506290-Б
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130В-3506250-Б
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130Г-3506250-Б
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
130Г-3506240-Г
Кількість на модель
1
№
Назва деталі
Втулка кронштейна
Заводський номер
120-3506207
Кількість на модель
1
№
1
Назва деталі
Кран для відбору повітря
Заводський номер
120-3506350-А2
Кількість на модель
1
№
2
Назва деталі
Запобіжний клапан у зборі
Заводський номер
120-3513050
Кількість на модель
1
№
3
Клапан запобіжний ресивера 120-3513050 (ЗІЛ, МАЗ)
Виробник
RedLorry
Ціна
73.95 ₴
Наявність
В наявності
Заводський номер
120-3513050
Балон повітряний вакуумний (ресивер) гальмівної системи ГАЗ-3307, 3308, 3309, 66, 4301, арт. 3307-3513015
Виробник
RedLorry
Ціна
3625 ₴
Наявність
В наявності
Заводський номер
3307-3513015
Назва деталі
Хомут для кріплення повітряних балонів
Заводський номер
120-3513085-Г
Кількість на модель
2
№
4
Назва деталі
Повітряний балон гальм, перший, у зборі
Заводський номер
127-3513015
Кількість на модель
2
№
5
Балон повітряний гальмівної системи (ресивер) 127-3513015, у зборі, 20л, ЗІЛ 130/131, ЛіАЗ 5256
Виробник
RedLorry
Ціна
3705 ₴
Наявність
В наявності
Заводський номер
127-3513015
Назва деталі
Кран зливний у зборі
Заводський номер
130-1015370
Кількість на модель
3
№
6
Назва деталі
Гнучкий шланг гальмівних камер середнього та заднього мостів у зборі
Заводський номер
130-3506085
Кількість на модель
3
№
7
Назва деталі
Кронштейн для кріплення трубки від компресора до першого повітряного балона
Заводський номер
130-3506206
Кількість на модель
2
№
8
Назва деталі
Трубка подачі повітря до регулятора тиску
Заводський номер
130-3506225
Кількість на модель
1
№
9
Назва деталі
Трубка
Заводський номер
130-3506240-Г
Кількість на модель
1
№
10
Назва деталі
Трубка
Заводський номер
130-3506250-Б
Кількість на модель
1
№
11
Назва деталі
Трубка
Заводський номер
130-3506290-Б
Кількість на модель
1
№
12
Назва деталі
Кронштейн
Заводський номер
130-3506296-А
Кількість на модель
1
№
13
Назва деталі
Трубка
Заводський номер
130-3506298
Кількість на модель
1
№
14
Назва деталі
Трубка
Заводський номер
130-3506320
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
130-3506325
Кількість на модель
1
№
16
Назва деталі
Трубка від компресора до першого повітряного балона у зборі
Заводський номер
130-3506450
Кількість на модель
1
№
17
Назва деталі
Трубка
Заводський номер
130-3506754
Кількість на модель
1
№
18
Назва деталі
Трубка
Заводський номер
130-3506756
Кількість на модель
1
№
19
Назва деталі
Трубка
Заводський номер
130-3506764-Б
Кількість на модель
1
№
20
Назва деталі
Трубка
Заводський номер
130-3506770
Кількість на модель
1
№
21
Назва деталі
Трубка
Заводський номер
130-3506772-Б
Кількість на модель
1
№
22
Назва деталі
Трубка
Заводський номер
130-3506776
Кількість на модель
1
№
23
Назва деталі
Компресор
Заводський номер
130-3509012-Г
Кількість на модель
1
№
24
Назва деталі
Регулятор тиску в зборі
Заводський номер
130-3512010
Кількість на модель
1
№
25
Назва деталі
Повітряний балон гальм, другий, у зборі
Заводський номер
130-3513014-Б
Кількість на модель
1
№
26
Назва деталі
Гальмівний кран у зборі
Заводський номер
130-3514010-Б
Кількість на модель
3
№
27
Назва деталі
З'єднувальна головка типу А у зборі
Заводський номер
130-3521010-А2
Кількість на модель
1
№
28
Назва деталі
Кронштейн
Заводський номер
130-3521025
Кількість на модель
1
№
29
Назва деталі
Шланг у комплекті
Заводський номер
130-3810070-А
Кількість на модель
1
№
30
Назва деталі
Шланг у комплекті
Заводський номер
130-3810098-10
Кількість на модель
2
№
31
Назва деталі
Перехідник
Заводський номер
130-3810111
Кількість на модель
1
№
32
Назва деталі
Трубка
Заводський номер
130-3810338-А
Кількість на модель
1
№
33
Назва деталі
Трубка манометра тиску повітря в гальмівних камерах у зборі
Заводський номер
130-3810340-А
Кількість на модель
1
№
34
Назва деталі
Склоочисник СЛ- 440 у зборі
Заводський номер
130-5205010-А
Кількість на модель
3
№
35
Назва деталі
Кран KR- 30
Заводський номер
130-5205040-А
Кількість на модель
2
№
36
Кран пневматичний стеклоочисника КР-30 130-5205040-А (ЗІЛ-130, ЗІЛ-131, КрАЗ, Урал)
Виробник
RedLorry
Ціна
1015.56 ₴
Наявність
В наявності
Заводський номер
130-5205040-А Кр30А
Назва деталі
Трубка відведення повітря
Заводський номер
130-5205041
Кількість на модель
1
№
37
Назва деталі
Трубка від склоочисника до клапана
Заводський номер
130-5205042
Кількість на модель
2
№
38
Назва деталі
Трубка відведення повітря від склоочисника
Заводський номер
130-5205109
Кількість на модель
2
№
39
Назва деталі
Трубка
Заводський номер
130Г-3506300-В
Кількість на модель
1
№
40
Назва деталі
Трубка
Заводський номер
130Г-3506301-В
Кількість на модель
1
№
41
Назва деталі
Передня гальмівна камера в зборі
Заводський номер
150В-3519010
Кількість на модель
1
№
42
Назва деталі
Гальмівна камера в зборі
Заводський номер
150В-3519110
Кількість на модель
2
№
43
Назва деталі
Підкладка повітряних балонів
Заводський номер
157-3513092
Кількість на модель
2
№
44
Назва деталі
Болт M8х25
Заводський номер
201458-П8
Кількість на модель
6
№
45
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
19
№
46
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
27
№
47
Назва деталі
Гайка М14х1, 5
Заводський номер
250559-П8
Кількість на модель
5
№
48
Назва деталі
Гайка
Заводський номер
250634-П8
Кількість на модель
3
№
49
Назва деталі
Гайка М16х1, 5
Заводський номер
250636-П8
Кількість на модель
2
№
50
Назва деталі
Гайка
Заводський номер
250638-П8
Кількість на модель
1
№
51
Назва деталі
Гайка
Заводський номер
250640-П8
Кількість на модель
3
№
52
Назва деталі
Диск
Заводський номер
252005-П8
Кількість на модель
5
№
53
Назва деталі
Диск
Заводський номер
252018-П8
Кількість на модель
5
№
54
Назва деталі
Фланцевий перехідний трійник
Заводський номер
300193-П
Кількість на модель
1
№
55
Назва деталі
Трійник
Заводський номер
300196-П
Кількість на модель
1
№
56
Назва деталі
Штуцер
Заводський номер
300206-П
Кількість на модель
1
№
57
Назва деталі
Хрестовина гальмівного крана
Заводський номер
300208-П
Кількість на модель
1
№
58
Назва деталі
Трійник
Заводський номер
300209-П
Кількість на модель
1
№
59
Назва деталі
Фланцевий кутник прохідний
Заводський номер
300210-П
Кількість на модель
1
№
60
Назва деталі
Кутовий шланг передніх гальмівних камер
Заводський номер
300215-П
Кількість на модель
2
№
61
Назва деталі
Врізний штуцер
Заводський номер
300271-П8
Кількість на модель
2
№
62
Назва деталі
Трійник
Заводський номер
300328-П8
Кількість на модель
1
№
63
Назва деталі
Кріплення для трубки
Заводський номер
306724-П8
Кількість на модель
1
№
64
Назва деталі
Скоба
Заводський номер
306736-П8
Кількість на модель
1
№
65
Назва деталі
Хомут для кріплення трубки до щитка двигуна
Заводський номер
306787-П8
Кількість на модель
2
№
66
Назва деталі
Хомут
Заводський номер
308365-П8
Кількість на модель
1
№
67
Назва деталі
Скоба
Заводський номер
308380-П8
Кількість на модель
1
№
68
Назва деталі
Накидна гайка
Заводський номер
421137-П8
Кількість на модель
2
№
69
Назва деталі
Врізний штуцер
Заводський номер
421149-П8
Кількість на модель
2
№
70
Назва деталі
Штуцер
Заводський номер
421152-П8
Кількість на модель
4
№
71
Назва деталі
Прохідний штуцер
Заводський номер
421163-П8
Кількість на модель
1
№
72
Назва деталі
Кутник гальмівного крана
Заводський номер
421174-П
Кількість на модель
2
№
73
Назва деталі
Прохідний трійник
Заводський номер
421215-П
Кількість на модель
1
№
74
Назва деталі
Затор
Заводський номер
483014-П29
Кількість на модель
1
№
75
Назва деталі
Манометр
Заводський номер
МД213
Кількість на модель
3
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Трубка | 130В-3506240-Г | 1 | 1 | |||||||||||||||||||||||||||||
| Диск .T | 252135-П2 | 57 | 57 | |||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| Диск | 252004-П8 | 8 | 8 | |||||||||||||||||||||||||||||
| Гвинт М6х16 для кріплення розподільника до двигуна | 222525-П8 | 3 | 3 | |||||||||||||||||||||||||||||
| Болт M8х20 | 201456-П8 | 9 | 9 | |||||||||||||||||||||||||||||
| Трубка | 130Д2-3506776 | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130Г-3506776 | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130Г-3506772-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130В-3506772-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Кронштейн | 130Г-3506298 | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130В-3506290-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130Г-3506290-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130В-3506250-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130Г-3506250-Б | 1 | 1 | |||||||||||||||||||||||||||||
| Трубка | 130Г-3506240-Г | 1 | 1 | |||||||||||||||||||||||||||||
| 1 | Втулка кронштейна | 120-3506207 | 1 | 1 | 1 | |||||||||||||||||||||||||||
| 2 | Кран для відбору повітря | 120-3506350-А2 | 1 | 1 | 2 | |||||||||||||||||||||||||||
| 3 | Запобіжний клапан у зборі | 120-3513050 | 1 | 1 | 3 | |||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| 4 | Хомут для кріплення повітряних балонів | 120-3513085-Г | 2 | 2 | 4 | |||||||||||||||||||||||||||
| 5 | Повітряний балон гальм, перший, у зборі | 127-3513015 | 2 | 2 | 5 | |||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| 6 | Кран зливний у зборі | 130-1015370 | 3 | 3 | 6 | |||||||||||||||||||||||||||
| 7 | Гнучкий шланг гальмівних камер середнього та заднього мостів у зборі | 130-3506085 | 3 | 3 | 7 | |||||||||||||||||||||||||||
| 8 | Кронштейн для кріплення трубки від компресора до першого повітряного балона | 130-3506206 | 2 | 2 | 8 | |||||||||||||||||||||||||||
| 9 | Трубка подачі повітря до регулятора тиску | 130-3506225 | 1 | 1 | 9 | |||||||||||||||||||||||||||
| 10 | Трубка | 130-3506240-Г | 1 | 1 | 10 | |||||||||||||||||||||||||||
| 11 | Трубка | 130-3506250-Б | 1 | 1 | 11 | |||||||||||||||||||||||||||
| 12 | Трубка | 130-3506290-Б | 1 | 1 | 12 | |||||||||||||||||||||||||||
| 13 | Кронштейн | 130-3506296-А | 1 | 1 | 13 | |||||||||||||||||||||||||||
| 14 | Трубка | 130-3506298 | 1 | 1 | 14 | |||||||||||||||||||||||||||
| 15 | Трубка | 130-3506320 | 1 | 1 | 15 | |||||||||||||||||||||||||||
| 16 | Втулка | 130-3506325 | 1 | 1 | 16 | |||||||||||||||||||||||||||
| 17 | Трубка від компресора до першого повітряного балона у зборі | 130-3506450 | 1 | 1 | 17 | |||||||||||||||||||||||||||
| 18 | Трубка | 130-3506754 | 1 | 1 | 18 | |||||||||||||||||||||||||||
| 19 | Трубка | 130-3506756 | 1 | 1 | 19 | |||||||||||||||||||||||||||
| 20 | Трубка | 130-3506764-Б | 1 | 1 | 20 | |||||||||||||||||||||||||||
| 21 | Трубка | 130-3506770 | 1 | 1 | 21 | |||||||||||||||||||||||||||
| 22 | Трубка | 130-3506772-Б | 1 | 1 | 22 | |||||||||||||||||||||||||||
| 23 | Трубка | 130-3506776 | 1 | 1 | 23 | |||||||||||||||||||||||||||
| 24 | Компресор | 130-3509012-Г | 1 | 1 | 24 | |||||||||||||||||||||||||||
| 25 | Регулятор тиску в зборі | 130-3512010 | 1 | 1 | 25 | |||||||||||||||||||||||||||
| 26 | Повітряний балон гальм, другий, у зборі | 130-3513014-Б | 1 | 1 | 26 | |||||||||||||||||||||||||||
| 27 | Гальмівний кран у зборі | 130-3514010-Б | 3 | 3 | 27 | |||||||||||||||||||||||||||
| 28 | З'єднувальна головка типу А у зборі | 130-3521010-А2 | 1 | 1 | 28 | |||||||||||||||||||||||||||
| 29 | Кронштейн | 130-3521025 | 1 | 1 | 29 | |||||||||||||||||||||||||||
| 30 | Шланг у комплекті | 130-3810070-А | 1 | 1 | 30 | |||||||||||||||||||||||||||
| 31 | Шланг у комплекті | 130-3810098-10 | 2 | 2 | 31 | |||||||||||||||||||||||||||
| 32 | Перехідник | 130-3810111 | 1 | 1 | 32 | |||||||||||||||||||||||||||
| 33 | Трубка | 130-3810338-А | 1 | 1 | 33 | |||||||||||||||||||||||||||
| 34 | Трубка манометра тиску повітря в гальмівних камерах у зборі | 130-3810340-А | 1 | 1 | 34 | |||||||||||||||||||||||||||
| 35 | Склоочисник СЛ- 440 у зборі | 130-5205010-А | 3 | 3 | 35 | |||||||||||||||||||||||||||
| 36 | Кран KR- 30 | 130-5205040-А | 2 | 2 | 36 | |||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||
| 37 | Трубка відведення повітря | 130-5205041 | 1 | 1 | 37 | |||||||||||||||||||||||||||
| 38 | Трубка від склоочисника до клапана | 130-5205042 | 2 | 2 | 38 | |||||||||||||||||||||||||||
| 39 | Трубка відведення повітря від склоочисника | 130-5205109 | 2 | 2 | 39 | |||||||||||||||||||||||||||
| 40 | Трубка | 130Г-3506300-В | 1 | 1 | 40 | |||||||||||||||||||||||||||
| 41 | Трубка | 130Г-3506301-В | 1 | 1 | 41 | |||||||||||||||||||||||||||
| 42 | Передня гальмівна камера в зборі | 150В-3519010 | 1 | 1 | 42 | |||||||||||||||||||||||||||
| 43 | Гальмівна камера в зборі | 150В-3519110 | 2 | 2 | 43 | |||||||||||||||||||||||||||
| 44 | Підкладка повітряних балонів | 157-3513092 | 2 | 2 | 44 | |||||||||||||||||||||||||||
| 45 | Болт M8х25 | 201458-П8 | 6 | 6 | 45 | |||||||||||||||||||||||||||
| 46 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 19 | 19 | 46 | |||||||||||||||||||||||||||
| 47 | Гайка М8х1 | 250510-П8 | 27 | 27 | 47 | |||||||||||||||||||||||||||
| 48 | Гайка М14х1, 5 | 250559-П8 | 5 | 5 | 48 | |||||||||||||||||||||||||||
| 49 | Гайка | 250634-П8 | 3 | 3 | 49 | |||||||||||||||||||||||||||
| 50 | Гайка М16х1, 5 | 250636-П8 | 2 | 2 | 50 | |||||||||||||||||||||||||||
| 51 | Гайка | 250638-П8 | 1 | 1 | 51 | |||||||||||||||||||||||||||
| 52 | Гайка | 250640-П8 | 3 | 3 | 52 | |||||||||||||||||||||||||||
| 53 | Диск | 252005-П8 | 5 | 5 | 53 | |||||||||||||||||||||||||||
| 54 | Диск | 252018-П8 | 5 | 5 | 54 | |||||||||||||||||||||||||||
| 55 | Фланцевий перехідний трійник | 300193-П | 1 | 1 | 55 | |||||||||||||||||||||||||||
| 56 | Трійник | 300196-П | 1 | 1 | 56 | |||||||||||||||||||||||||||
| 57 | Штуцер | 300206-П | 1 | 1 | 57 | |||||||||||||||||||||||||||
| 58 | Хрестовина гальмівного крана | 300208-П | 1 | 1 | 58 | |||||||||||||||||||||||||||
| 59 | Трійник | 300209-П | 1 | 1 | 59 | |||||||||||||||||||||||||||
| 60 | Фланцевий кутник прохідний | 300210-П | 1 | 1 | 60 | |||||||||||||||||||||||||||
| 61 | Кутовий шланг передніх гальмівних камер | 300215-П | 2 | 2 | 61 | |||||||||||||||||||||||||||
| 62 | Врізний штуцер | 300271-П8 | 2 | 2 | 62 | |||||||||||||||||||||||||||
| 63 | Трійник | 300328-П8 | 1 | 1 | 63 | |||||||||||||||||||||||||||
| 64 | Кріплення для трубки | 306724-П8 | 1 | 1 | 64 | |||||||||||||||||||||||||||
| 65 | Скоба | 306736-П8 | 1 | 1 | 65 | |||||||||||||||||||||||||||
| 66 | Хомут для кріплення трубки до щитка двигуна | 306787-П8 | 2 | 2 | 66 | |||||||||||||||||||||||||||
| 67 | Хомут | 308365-П8 | 1 | 1 | 67 | |||||||||||||||||||||||||||
| 68 | Скоба | 308380-П8 | 1 | 1 | 68 | |||||||||||||||||||||||||||
| 69 | Накидна гайка | 421137-П8 | 2 | 2 | 69 | |||||||||||||||||||||||||||
| 70 | Врізний штуцер | 421149-П8 | 2 | 2 | 70 | |||||||||||||||||||||||||||
| 71 | Штуцер | 421152-П8 | 4 | 4 | 71 | |||||||||||||||||||||||||||
| 72 | Прохідний штуцер | 421163-П8 | 1 | 1 | 72 | |||||||||||||||||||||||||||
| 73 | Кутник гальмівного крана | 421174-П | 2 | 2 | 73 | |||||||||||||||||||||||||||
| 74 | Прохідний трійник | 421215-П | 1 | 1 | 74 | |||||||||||||||||||||||||||
| 75 | Затор | 483014-П29 | 1 | 1 | 75 | |||||||||||||||||||||||||||
| 76 | Манометр | МД213 | 3 | 3 | 76 | |||||||||||||||||||||||||||
