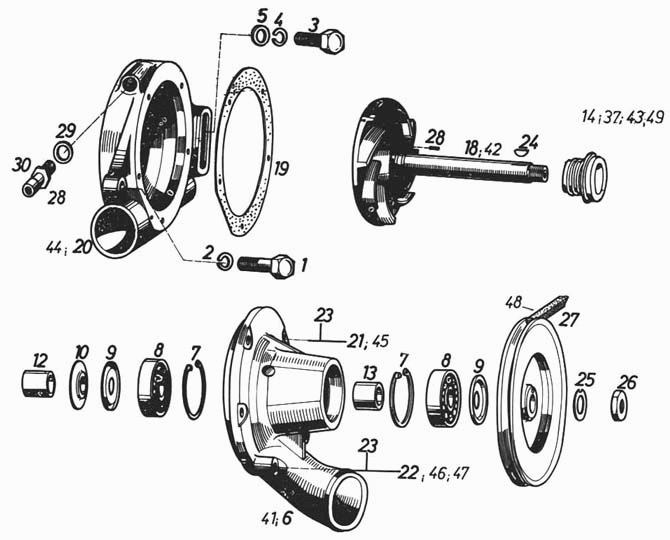

Водяной насос
100%
Название детали
Винт установочный
Заводской номер
1.90010-0010
Количество на модель
1
№
1
Название детали
Шайба пружинная М14
Заводской номер
МSz 2210 14К2
Количество на модель
1
№
2
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
2
Название детали
Болт М12х40
Заводской номер
МSz 2461-10.9 12К2
Количество на модель
1
№
3
Название детали
Шайба пружинная М14
Заводской номер
МSz 2210
Количество на модель
1
№
4
Название детали
Шайба М3
Заводской номер
МSZ КGSТ 280
Количество на модель
№
5
Название детали
Шайба М14
Заводской номер
МSz 2201
Количество на модель
1
№
5
Название детали
Корпус водяного насоса, секция всасывания
Заводской номер
1.06501-0092
Количество на модель
1
№
6
Название детали
Пружинное стопорное кольцо 52
Заводской номер
МSz 231
Количество на модель
2
№
7
Название детали
С3Н
Заводской номер
6204-2RS
Количество на модель
№
8
Название детали
Шарикоподшипник радиальный однорядный 6204-Z С3Н
Заводской номер
МSZ 7603
Количество на модель
2
№
8
Название детали
Кольцо Нилос
Заводской номер
3.96504-0802
Количество на модель
2
№
9
Название детали
Кольцо маслоотражательное
Заводской номер
1.91710-0014
Количество на модель
1
№
10
Название детали
Втулка распорная
Заводской номер
1.91730-0021
Количество на модель
1
№
12
Название детали
Втулка распорная
Заводской номер
1.91720-0010
Количество на модель
1
№
13
Название детали
Сальник оси водяного насоса
Заводской номер
3.06520-6611
Количество на модель
№
14
Название детали
Сальник оси водяного насоса
Заводской номер
3.06520-6804
Количество на модель
1
№
14
Название детали
Сальник оси водяного насоса
Заводской номер
3.06520-6817
Количество на модель
№
14
Название детали
Ось водяного насоса в сборе
Заводской номер
1.06505-6009
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
3.06901-0022
Количество на модель
1
№
19
Название детали
Корпус водяного насоса, секция нагнетания
Заводской номер
1.06501-0052
Количество на модель
1
№
20
Название детали
Болт М14х32
Заводской номер
МSz 2463-10.9
Количество на модель
3
№
21
Название детали
Кольцо резиновое уплотнительное А8х11,5
Заводской номер
МSz 18716-Сu
Количество на модель
5
№
23
Название детали
Шпонка сегментная 3х5
Заводской номер
МSz 311
Количество на модель
1
№
24
Название детали
Шпонка сегментная 4х5
Заводской номер
МSZ КGSТ 647
Количество на модель
№
24
Название детали
Шайба стопорная с носком М16
Заводской номер
МSz 2211
Количество на модель
1
№
25
Название детали
Гайка шестигранная М16х1,5
Заводской номер
МSz 2291-8
Количество на модель
1
№
26
Название детали
Шкив
Заводской номер
1.06503-0064
Количество на модель
1
№
27
Название детали
Штуцер резьбовой
Заводской номер
1.98131-0001
Количество на модель
1
№
28
Название детали
Водяной насос в сборе
Заводской номер
3.06500-6805
Количество на модель
1
№
30
Название детали
Кольцо стопорное
Заводской номер
1.91330-0007
Количество на модель
1
№
31
Название детали
Полукольцо с буртиком
Заводской номер
1.91710-0033
Количество на модель
2
№
32
Название детали
Контр-кольцо
Заводской номер
3.06520-0802
Количество на модель
№
33
Название детали
Контр-кольцо
Заводской номер
3.06520-0822
Количество на модель
№
33
Название детали
Кольцо резиновое
Заводской номер
3.56501-0816
Количество на модель
№
34
Название детали
Кольцо резиновое
Заводской номер
3.96501-0808
Количество на модель
1
№
34
Название детали
Шплинт 3х8
Заводской номер
МSZ 2244-6.8
Количество на модель
1
№
35
Название детали
Ремень клиновой
Заводской номер
3.96820-0801
Количество на модель
1
№
36
Название детали
Сальник оси водяного насоса
Заводской номер
9.001-001.00.074
Количество на модель
№
37
Название детали
Контр-кольцо
Заводской номер
3.96501-0802
Количество на модель
№
38
Название детали
Контр-кольцо
Заводской номер
8.094-000.00.074
Количество на модель
1
№
38
Название детали
Контр-кольцо
Заводской номер
3.06520-6818
Количество на модель
№
39
Название детали
Контр-кольцо
Заводской номер
3.06520-6805
Количество на модель
1
№
39
Название детали
Водяной насос в сборе
Заводской номер
3.06500-6607
Количество на модель
№
40
Название детали
Корпус водяного насоса секция всасывания
Заводской номер
1.06501-0152
Количество на модель
№
41
Название детали
Ось водяного насоса в сборе
Заводской номер
1.06505-6038
Количество на модель
№
42
Название детали
Прокладка
Заводской номер
1.06901-0065
Количество на модель
№
43
Название детали
Корпус водяного насоса секция нагнетания
Заводской номер
1.06501-0150
Количество на модель
№
44
Название детали
Болт М8х22
Заводской номер
МSZ 2463-10. 9
Количество на модель
№
45
Название детали
М8х50
Заводской номер
МVGSz 598-10.9
Количество на модель
№
46
Название детали
Болт М14х32
Заводской номер
МSz 2461-10.9
Количество на модель
№
47
Название детали
Ремень клиновой
Заводской номер
3.96820-0838
Количество на модель
№
48
Название детали
Ремень клиновой
Заводской номер
3.96820-0841
Количество на модель
№
48
Название детали
Прокладка
Заводской номер
3.06520-5801
Количество на модель
№
49
Название детали
Шпонка сегментная 4х5
Заводской номер
МSZ КGSТ 647 900041
Количество на модель
№
51
Название детали
Масленка колпачковая G86
Заводской номер
МSZ 374/4 В67014
Количество на модель
№
52
Название детали
Водяной насос в сборе
Заводской номер
3.006500-6857
Количество на модель
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт установочный | 1.90010-0010 | 1 | 1 | 1 | |||
| 2 | Шайба пружинная М14 | МSz 2210 14К2 | 1 | 1 | 2 | |||
| 2 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 2 | |||||
| 3 | Болт М12х40 | МSz 2461-10.9 12К2 | 1 | 1 | 3 | |||
| 4 | Шайба пружинная М14 | МSz 2210 | 1 | 1 | 4 | |||
| 5 | Шайба М3 | МSZ КGSТ 280 | 5 | |||||
| 5 | Шайба М14 | МSz 2201 | 1 | 1 | 5 | |||
| 6 | Корпус водяного насоса, секция всасывания | 1.06501-0092 | 1 | 1 | 6 | |||
| 7 | Пружинное стопорное кольцо 52 | МSz 231 | 2 | 2 | 7 | |||
| 8 | С3Н | 6204-2RS | 8 | |||||
| 8 | Шарикоподшипник радиальный однорядный 6204-Z С3Н | МSZ 7603 | 2 | 2 | 8 | |||
| 9 | Кольцо Нилос | 3.96504-0802 | 2 | 2 | 9 | |||
| 10 | Кольцо маслоотражательное | 1.91710-0014 | 1 | 1 | 10 | |||
| 12 | Втулка распорная | 1.91730-0021 | 1 | 1 | 12 | |||
| 13 | Втулка распорная | 1.91720-0010 | 1 | 1 | 13 | |||
| 14 | Сальник оси водяного насоса | 3.06520-6611 | 14 | |||||
| 14 | Сальник оси водяного насоса | 3.06520-6804 | 1 | 1 | 14 | |||
| 14 | Сальник оси водяного насоса | 3.06520-6817 | 14 | |||||
| 18 | Ось водяного насоса в сборе | 1.06505-6009 | 1 | 1 | 18 | |||
| 19 | Прокладка | 3.06901-0022 | 1 | 1 | 19 | |||
| 20 | Корпус водяного насоса, секция нагнетания | 1.06501-0052 | 1 | 1 | 20 | |||
| 21 | Болт М14х32 | МSz 2463-10.9 | 3 | 3 | 21 | |||
| 23 | Кольцо резиновое уплотнительное А8х11,5 | МSz 18716-Сu | 5 | 5 | 23 | |||
| 24 | Шпонка сегментная 3х5 | МSz 311 | 1 | 1 | 24 | |||
| 24 | Шпонка сегментная 4х5 | МSZ КGSТ 647 | 24 | |||||
| 25 | Шайба стопорная с носком М16 | МSz 2211 | 1 | 1 | 25 | |||
| 26 | Гайка шестигранная М16х1,5 | МSz 2291-8 | 1 | 1 | 26 | |||
| 27 | Шкив | 1.06503-0064 | 1 | 1 | 27 | |||
| 28 | Штуцер резьбовой | 1.98131-0001 | 1 | 1 | 28 | |||
| 30 | Водяной насос в сборе | 3.06500-6805 | 1 | 1 | 30 | |||
| 31 | Кольцо стопорное | 1.91330-0007 | 1 | 1 | 31 | |||
| 32 | Полукольцо с буртиком | 1.91710-0033 | 2 | 2 | 32 | |||
| 33 | Контр-кольцо | 3.06520-0802 | 33 | |||||
| 33 | Контр-кольцо | 3.06520-0822 | 33 | |||||
| 34 | Кольцо резиновое | 3.56501-0816 | 34 | |||||
| 34 | Кольцо резиновое | 3.96501-0808 | 1 | 1 | 34 | |||
| 35 | Шплинт 3х8 | МSZ 2244-6.8 | 1 | 1 | 35 | |||
| 36 | Ремень клиновой | 3.96820-0801 | 1 | 1 | 36 | |||
| 37 | Сальник оси водяного насоса | 9.001-001.00.074 | 37 | |||||
| 38 | Контр-кольцо | 3.96501-0802 | 38 | |||||
| 38 | Контр-кольцо | 8.094-000.00.074 | 1 | 1 | 38 | |||
| 39 | Контр-кольцо | 3.06520-6818 | 39 | |||||
| 39 | Контр-кольцо | 3.06520-6805 | 1 | 1 | 39 | |||
| 40 | Водяной насос в сборе | 3.06500-6607 | 40 | |||||
| 41 | Корпус водяного насоса секция всасывания | 1.06501-0152 | 41 | |||||
| 42 | Ось водяного насоса в сборе | 1.06505-6038 | 42 | |||||
| 43 | Прокладка | 1.06901-0065 | 43 | |||||
| 44 | Корпус водяного насоса секция нагнетания | 1.06501-0150 | 44 | |||||
| 45 | Болт М8х22 | МSZ 2463-10. 9 | 45 | |||||
| 46 | М8х50 | МVGSz 598-10.9 | 46 | |||||
| 47 | Болт М14х32 | МSz 2461-10.9 | 47 | |||||
| 48 | Ремень клиновой | 3.96820-0838 | 48 | |||||
| 48 | Ремень клиновой | 3.96820-0841 | 48 | |||||
| 49 | Прокладка | 3.06520-5801 | 49 | |||||
| 51 | Шпонка сегментная 4х5 | МSZ КGSТ 647 900041 | 51 | |||||
| 52 | Масленка колпачковая G86 | МSZ 374/4 В67014 | 52 | |||||
| 53 | Водяной насос в сборе | 3.006500-6857 | 53 |
