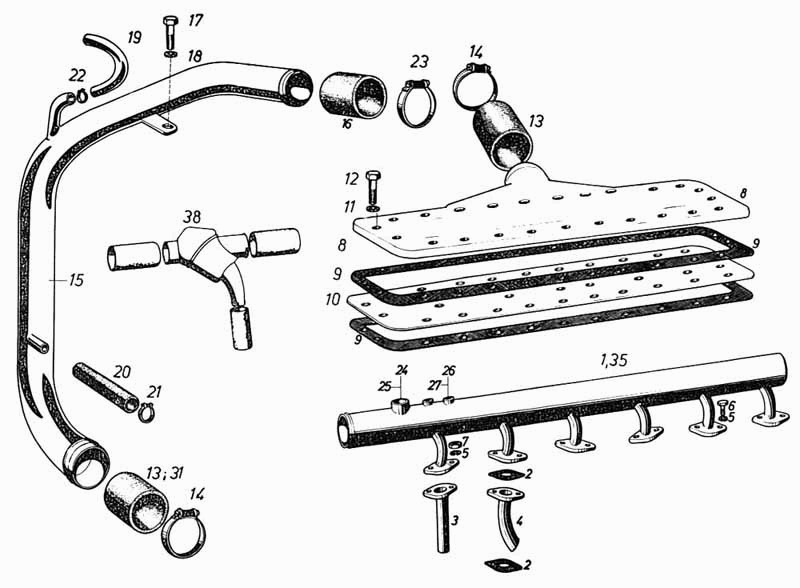

Труба охлаждающей воды
100%
Название детали
Труба охлаждавшей воды в сборе
Заводской номер
3.06301-3801
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
3.96601-0048
Количество на модель
12
№
2
Название детали
Штуцер
Заводской номер
1.06301-3164
Количество на модель
2
№
3
Название детали
Колено
Заводской номер
1.06301-5112
Количество на модель
4
№
4
Название детали
Шайба пружинная М8
Заводской номер
МSz КGSТ 2665
Количество на модель
№
5
Название детали
Шайба пружинная М14
Заводской номер
МSz 2210
Количество на модель
12
№
5
Название детали
Болт М14х32
Заводской номер
МSz 2463-10.9
Количество на модель
10
№
6
Название детали
Гайка шестигранная М6
Заводской номер
МSz 2260-6
Количество на модель
2
№
7
Название детали
Крышка боковая
Заводской номер
1.01705-0029
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
3.01907-0005
Количество на модель
2
№
9
Название детали
Лист промежуточный
Заводской номер
1. 01707-0009
Количество на модель
1
№
10
Название детали
Шайба М14
Заводской номер
МSz 2201
Количество на модель
24
№
11
Название детали
Шайба М3
Заводской номер
МSz КGSТ 280
Количество на модель
№
11
Название детали
Труба охлаждающей воды
Заводской номер
1.96301-0024
Количество на модель
2
№
13
Название детали
Хомут стяжной
Заводской номер
3.97403-7867
Количество на модель
№
14
Название детали
Хомут стяжной
Заводской номер
АWА8 SМS 65
Количество на модель
4
№
14
Название детали
Труба охлаждающей воды в сборе
Заводской номер
1.06301-5111
Количество на модель
1
№
15
Название детали
Труба охлаждащей воды
Заводской номер
1.96301-0023
Количество на модель
1
№
16
Название детали
Болт с шестигранной головкой М8х40
Заводской номер
МSz 2463-10.9 8К2
Количество на модель
1
№
17
Название детали
М8
Заводской номер
МSz 210
Количество на модель
1
№
18
Название детали
Труба охлаждакшей воды
Заводской номер
1.96301-0041
Количество на модель
1
№
19
Название детали
Труба охлаждакшей воды
Заводской номер
3.96301-0850
Количество на модель
№
19
Название детали
Труба охлаждакшей воды
Заводской номер
1.96301-0019
Количество на модель
1
№
20
Название детали
Труба охлаждакшей воды
Заводской номер
3.96301-0852
Количество на модель
№
20
Название детали
Хомут стяжной
Заводской номер
АWАВ SМS 9-24
Количество на модель
№
21
Название детали
Хомут стяжной
Заводской номер
АWАВ SМS 9-20
Количество на модель
№
21
Название детали
Хомут стяжной
Заводской номер
3.97403-7804
Количество на модель
2
№
21
Название детали
Хомут стяжной
Заводской номер
3.97403-7810
Количество на модель
2
№
22
Название детали
Хомут стяжной
Заводской номер
АWАВ SМS 56
Количество на модель
№
23
Название детали
Хомут стяжной
Заводской номер
АWАВ SМS 44-56
Количество на модель
№
23
Название детали
Хомут стяжной
Заводской номер
3.97403-9808
Количество на модель
2
№
23
Название детали
Пробка
Заводской номер
3.90330-0003
Количество на модель
1
№
24
Название детали
Кольцо резиновое уплотнительное А8х11,5
Заводской номер
МSz 18716-Сu
Количество на модель
1
№
25
Название детали
Пробка
Заводской номер
3.0330-0002
Количество на модель
1
№
26
Название детали
Термостат
Заводской номер
8.06401-7007
Количество на модель
№
28
Название детали
Термостат
Заводской номер
3.06401-7810
Количество на модель
№
28
Название детали
Термостат
Заводской номер
3.06401-7807
Количество на модель
1
№
28
Название детали
Шланг водяной
Заводской номер
3.9630-0812
Количество на модель
№
29
Название детали
Шланг водяной
Заводской номер
3.96301-0813
Количество на модель
№
30
Название детали
Шланг водяной
Заводской номер
3.96301-0824
Количество на модель
№
31
Название детали
Труба охлаждающей воды
Заводской номер
3.06301-5814
Количество на модель
1
№
32
Название детали
Труба охлаждающей воды
Заводской номер
1.94301-0041
Количество на модель
№
34
Название детали
Охладительная водяная труба в сборе
Заводской номер
3.06301-5816
Количество на модель
№
35
Название детали
Болт 15х110
Заводской номер
МSz 2460-10.9
Количество на модель
№
36
Название детали
Труба охлаждающей воды
Заводской номер
3.96301-0855
Количество на модель
1
№
37
Название детали
Труйа охлаждающей воды
Заводской номер
3.06301-5824
Количество на модель
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба охлаждавшей воды в сборе | 3.06301-3801 | 1 | 1 | 1 | |||
| 2 | Прокладка | 3.96601-0048 | 12 | 12 | 2 | |||
| 3 | Штуцер | 1.06301-3164 | 2 | 2 | 3 | |||
| 4 | Колено | 1.06301-5112 | 4 | 4 | 4 | |||
| 5 | Шайба пружинная М8 | МSz КGSТ 2665 | 5 | |||||
| 5 | Шайба пружинная М14 | МSz 2210 | 12 | 12 | 5 | |||
| 6 | Болт М14х32 | МSz 2463-10.9 | 10 | 10 | 6 | |||
| 7 | Гайка шестигранная М6 | МSz 2260-6 | 2 | 2 | 7 | |||
| 8 | Крышка боковая | 1.01705-0029 | 1 | 1 | 8 | |||
| 9 | Прокладка | 3.01907-0005 | 2 | 2 | 9 | |||
| 10 | Лист промежуточный | 1. 01707-0009 | 1 | 1 | 10 | |||
| 11 | Шайба М14 | МSz 2201 | 24 | 24 | 11 | |||
| 11 | Шайба М3 | МSz КGSТ 280 | 11 | |||||
| 13 | Труба охлаждающей воды | 1.96301-0024 | 2 | 2 | 13 | |||
| 14 | Хомут стяжной | 3.97403-7867 | 14 | |||||
| 14 | Хомут стяжной | АWА8 SМS 65 | 4 | 4 | 14 | |||
| 15 | Труба охлаждающей воды в сборе | 1.06301-5111 | 1 | 1 | 15 | |||
| 16 | Труба охлаждащей воды | 1.96301-0023 | 1 | 1 | 16 | |||
| 17 | Болт с шестигранной головкой М8х40 | МSz 2463-10.9 8К2 | 1 | 1 | 17 | |||
| 18 | М8 | МSz 210 | 1 | 1 | 18 | |||
| 19 | Труба охлаждакшей воды | 1.96301-0041 | 1 | 1 | 19 | |||
| 19 | Труба охлаждакшей воды | 3.96301-0850 | 19 | |||||
| 20 | Труба охлаждакшей воды | 1.96301-0019 | 1 | 1 | 20 | |||
| 20 | Труба охлаждакшей воды | 3.96301-0852 | 20 | |||||
| 21 | Хомут стяжной | АWАВ SМS 9-24 | 21 | |||||
| 21 | Хомут стяжной | АWАВ SМS 9-20 | 21 | |||||
| 21 | Хомут стяжной | 3.97403-7804 | 2 | 2 | 21 | |||
| 22 | Хомут стяжной | 3.97403-7810 | 2 | 2 | 22 | |||
| 23 | Хомут стяжной | АWАВ SМS 56 | 23 | |||||
| 23 | Хомут стяжной | АWАВ SМS 44-56 | 23 | |||||
| 23 | Хомут стяжной | 3.97403-9808 | 2 | 2 | 23 | |||
| 24 | Пробка | 3.90330-0003 | 1 | 1 | 24 | |||
| 25 | Кольцо резиновое уплотнительное А8х11,5 | МSz 18716-Сu | 1 | 1 | 25 | |||
| 26 | Пробка | 3.0330-0002 | 1 | 1 | 26 | |||
| 28 | Термостат | 8.06401-7007 | 28 | |||||
| 28 | Термостат | 3.06401-7810 | 28 | |||||
| 28 | Термостат | 3.06401-7807 | 1 | 1 | 28 | |||
| 29 | Шланг водяной | 3.9630-0812 | 29 | |||||
| 30 | Шланг водяной | 3.96301-0813 | 30 | |||||
| 31 | Шланг водяной | 3.96301-0824 | 31 | |||||
| 32 | Труба охлаждающей воды | 3.06301-5814 | 1 | 1 | 32 | |||
| 34 | Труба охлаждающей воды | 1.94301-0041 | 34 | |||||
| 35 | Охладительная водяная труба в сборе | 3.06301-5816 | 35 | |||||
| 36 | Болт 15х110 | МSz 2460-10.9 | 36 | |||||
| 37 | Труба охлаждающей воды | 3.96301-0855 | 1 | 1 | 37 | |||
| 39 | Труйа охлаждающей воды | 3.06301-5824 | 39 |
