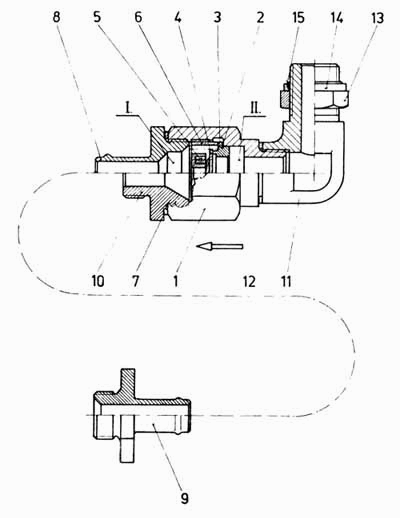

Детали обратного клапана (КМГ)
100%
Название детали
Резьбовой штуцер
Заводской номер
52.072-0008
Количество на модель
1
№
1
Название детали
Уплотнителъное кольцо 33х39
Заводской номер
МSZ 18716
Количество на модель
1
№
2
Название детали
Корпус клапана резьбовой
Заводской номер
60.201-3005
Количество на модель
1
№
3
Название детали
Корпус
Заводской номер
62.072-0001
Количество на модель
1
№
4
Название детали
Стопорная гайка
Заводской номер
66.021-0202
Количество на модель
1
№
6
Название детали
Гнутый соединитель
Заводской номер
42.073-0011
Количество на модель
1
№
7
Название детали
О-образное кольцо 22х2х3
Заводской номер
КGSZ /245571/1
Количество на модель
1
№
8
Название детали
Промежуточное кольцо
Заводской номер
46.021-0215
Количество на модель
1
№
9
Название детали
Уплотнение под седлом клапана
Заводской номер
60.072-0002
Количество на модель
1
№
10
Название детали
Седло клапана
Заводской номер
60.201-3002
Количество на модель
1
№
11
Название детали
Пластина клапана
Заводской номер
60.201-3003
Количество на модель
1
№
12
Название детали
Пружина клапана
Заводской номер
60.201-3004
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Резьбовой штуцер | 52.072-0008 | 1 | 1 | 1 | |||
| 2 | Уплотнителъное кольцо 33х39 | МSZ 18716 | 1 | 1 | 2 | |||
| 3 | Корпус клапана резьбовой | 60.201-3005 | 1 | 1 | 3 | |||
| 4 | Корпус | 62.072-0001 | 1 | 1 | 4 | |||
| 6 | Стопорная гайка | 66.021-0202 | 1 | 1 | 6 | |||
| 7 | Гнутый соединитель | 42.073-0011 | 1 | 1 | 7 | |||
| 8 | О-образное кольцо 22х2х3 | КGSZ /245571/1 | 1 | 1 | 8 | |||
| 9 | Промежуточное кольцо | 46.021-0215 | 1 | 1 | 9 | |||
| 10 | Уплотнение под седлом клапана | 60.072-0002 | 1 | 1 | 10 | |||
| 11 | Седло клапана | 60.201-3002 | 1 | 1 | 11 | |||
| 12 | Пластина клапана | 60.201-3003 | 1 | 1 | 12 | |||
| 13 | Пружина клапана | 60.201-3004 | 1 | 1 | 13 |
