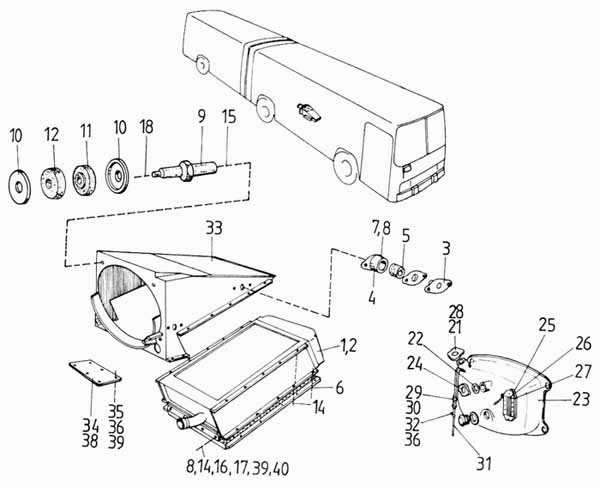

Радиатор, уравнительный резервуар, воздушный дефлектор и его установка
100%
Название детали
Радиатор
Заводской номер
44.084-0.0.000
Количество на модель
1
№
1
Название детали
Радиатор
Заводской номер
44.080-0.0.000
Количество на модель
№
2
Название детали
Подвесной палец
Заводской номер
260.00-1301-001
Количество на модель
1
№
3
Название детали
Корnус
Заводской номер
260.00-1301-005
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
260.00-1301-004
Количество на модель
4
№
5
Название детали
Болт М10х50
Заводской номер
МSZ 2461
Количество на модель
№
6
Название детали
Болт с шестигранной головкой М10х12
Заводской номер
МSZ 2463-8.8
Количество на модель
№
7
Название детали
Шайба пружинная 6К-2
Заводской номер
МSZ КGSТ 2665
Количество на модель
№
8
Название детали
Установочный винт
Заводской номер
280.01-1301-001
Количество на модель
4
№
9
Название детали
Соединитильная тарелка
Заводской номер
100.31-1301-002
Количество на модель
8
№
10
Название детали
Резиновая распорка
Заводской номер
910.01-9603-900А
Количество на модель
4
№
11
Название детали
Резиновый кронштейн
Заводской номер
910.02-9603-900А
Количество на модель
4
№
12
Название детали
Гайка шестигранная М10
Заводской номер
МSZ 2261
Количество на модель
№
13
Название детали
Шайба М3
Заводской номер
МSZ КGSТ 280
Количество на модель
№
14
Название детали
Болт М6х15
Заводской номер
МSZ 2463
Количество на модель
№
16
Название детали
Гайка шестигранная М6
Заводской номер
МSZ 2260
Количество на модель
№
17
Название детали
Гайка шестигранная М12х1,5
Заводской номер
МSZ 2291-6
Количество на модель
№
18
Название детали
Уравнительный резервуар в сборе
Заводской номер
280.03-1313-000А
Количество на модель
1
№
20
Название детали
Маленький защитный колпак с клапаном, в сборе
Заводской номер
910.01-1313-000
Количество на модель
1
№
21
Название детали
Уплотнительная резина
Заводской номер
280.00-1313-001
Количество на модель
1
№
22
Название детали
Уравнительный резервуар
Заводской номер
280.03-1313-010А
Количество на модель
1
№
23
Название детали
Закрывающая крышка, в частичном сборе
Заводской номер
280.00-1313-025
Количество на модель
1
№
24
Название детали
Уплотнение
Заводской номер
280.03-1313-003
Количество на модель
1
№
25
Название детали
Окно указателя уровня воды
Заводской номер
280.03-1313-009
Количество на модель
1
№
26
Название детали
Винт с цилиндрической головкой М5х10
Заводской номер
МSZ КGSТ 2653-4.6
Количество на модель
№
27
Название детали
Уплотнительное кольцо
Заводской номер
250.00-1313-001
Количество на модель
1
№
28
Название детали
Хомут
Заводской номер
АFIТ 8-14 IV
Количество на модель
№
29
Название детали
Винт Lm4х9,5
Заводской номер
МSZ 2492
Количество на модель
№
30
Название детали
Контрольная трубка радиатора
Заводской номер
280.00-1314-011
Количество на модель
№
31
Название детали
Хомут трубки 1х8
Заводской номер
КG МSZ 11020
Количество на модель
№
32
Название детали
Конфузор, в сборе
Заводской номер
280.09-1335-000
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
280.01-1335-016
Количество на модель
№
34
Название детали
Конфузор в сборе
Заводской номер
280.07-1335-000
Количество на модель
№
37
Название детали
Крышка
Заводской номер
280.03-1335-007
Количество на модель
1
№
38
Название детали
Болт М8х16В
Заводской номер
МSZ 2467-6.6
Количество на модель
№
40
Название детали
Радиатор
Заводской номер
44.079-0.0.000
Количество на модель
№
41
Название детали
Решетка защитная, полная
Заводской номер
280.02-1301-001
Количество на модель
№
42
Название детали
Конфузор в сборе
Заводской номер
280.00-1335-000
Количество на модель
№
43
Название детали
Конфузор в сборе
Заводской номер
280.05-1335-000
Количество на модель
№
44
Название детали
Конфузор в сборе
Заводской номер
280.10-1335-000
Количество на модель
№
45
Название детали
Крышка полная
Заводской номер
260.06-1335-006
Количество на модель
№
46
Название детали
Вал
Заводской номер
280.06-1335-012
Количество на модель
№
46
Название детали
Фиксирующая розетка
Заводской номер
280.06-1335-011
Количество на модель
№
47
Название детали
Шплинт 2х16
Заводской номер
МSZ КGSТ 220
Количество на модель
№
49
Название детали
Конфузор в сборе
Заводской номер
280.01-1335-000
Количество на модель
№
50
Название детали
Конфузор в сборе
Заводской номер
280.08-1335-000
Количество на модель
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Радиатор | 44.084-0.0.000 | 1 | 1 | 1 | |||
| 2 | Радиатор | 44.080-0.0.000 | 2 | |||||
| 3 | Подвесной палец | 260.00-1301-001 | 1 | 1 | 3 | |||
| 4 | Корnус | 260.00-1301-005 | 1 | 1 | 4 | |||
| 5 | Втулка | 260.00-1301-004 | 4 | 4 | 5 | |||
| 6 | Болт М10х50 | МSZ 2461 | 6 | |||||
| 7 | Болт с шестигранной головкой М10х12 | МSZ 2463-8.8 | 7 | |||||
| 8 | Шайба пружинная 6К-2 | МSZ КGSТ 2665 | 8 | |||||
| 9 | Установочный винт | 280.01-1301-001 | 4 | 4 | 9 | |||
| 10 | Соединитильная тарелка | 100.31-1301-002 | 8 | 8 | 10 | |||
| 11 | Резиновая распорка | 910.01-9603-900А | 4 | 4 | 11 | |||
| 12 | Резиновый кронштейн | 910.02-9603-900А | 4 | 4 | 12 | |||
| 13 | Гайка шестигранная М10 | МSZ 2261 | 13 | |||||
| 14 | Шайба М3 | МSZ КGSТ 280 | 14 | |||||
| 16 | Болт М6х15 | МSZ 2463 | 16 | |||||
| 17 | Гайка шестигранная М6 | МSZ 2260 | 17 | |||||
| 18 | Гайка шестигранная М12х1,5 | МSZ 2291-6 | 18 | |||||
| 20 | Уравнительный резервуар в сборе | 280.03-1313-000А | 1 | 1 | 20 | |||
| 21 | Маленький защитный колпак с клапаном, в сборе | 910.01-1313-000 | 1 | 1 | 21 | |||
| 22 | Уплотнительная резина | 280.00-1313-001 | 1 | 1 | 22 | |||
| 23 | Уравнительный резервуар | 280.03-1313-010А | 1 | 1 | 23 | |||
| 24 | Закрывающая крышка, в частичном сборе | 280.00-1313-025 | 1 | 1 | 24 | |||
| 25 | Уплотнение | 280.03-1313-003 | 1 | 1 | 25 | |||
| 26 | Окно указателя уровня воды | 280.03-1313-009 | 1 | 1 | 26 | |||
| 27 | Винт с цилиндрической головкой М5х10 | МSZ КGSТ 2653-4.6 | 27 | |||||
| 28 | Уплотнительное кольцо | 250.00-1313-001 | 1 | 1 | 28 | |||
| 29 | Хомут | АFIТ 8-14 IV | 29 | |||||
| 30 | Винт Lm4х9,5 | МSZ 2492 | 30 | |||||
| 31 | Контрольная трубка радиатора | 280.00-1314-011 | 31 | |||||
| 32 | Хомут трубки 1х8 | КG МSZ 11020 | 32 | |||||
| 33 | Конфузор, в сборе | 280.09-1335-000 | 1 | 1 | 33 | |||
| 34 | Крышка | 280.01-1335-016 | 34 | |||||
| 37 | Конфузор в сборе | 280.07-1335-000 | 37 | |||||
| 38 | Крышка | 280.03-1335-007 | 1 | 1 | 38 | |||
| 40 | Болт М8х16В | МSZ 2467-6.6 | 40 | |||||
| 41 | Радиатор | 44.079-0.0.000 | 41 | |||||
| 42 | Решетка защитная, полная | 280.02-1301-001 | 42 | |||||
| 43 | Конфузор в сборе | 280.00-1335-000 | 43 | |||||
| 44 | Конфузор в сборе | 280.05-1335-000 | 44 | |||||
| 45 | Конфузор в сборе | 280.10-1335-000 | 45 | |||||
| 46 | Крышка полная | 260.06-1335-006 | 46 | |||||
| 46 | Вал | 280.06-1335-012 | 46 | |||||
| 47 | Фиксирующая розетка | 280.06-1335-011 | 47 | |||||
| 49 | Шплинт 2х16 | МSZ КGSТ 220 | 49 | |||||
| 50 | Конфузор в сборе | 280.01-1335-000 | 50 | |||||
| 51 | Конфузор в сборе | 280.08-1335-000 | 51 |
