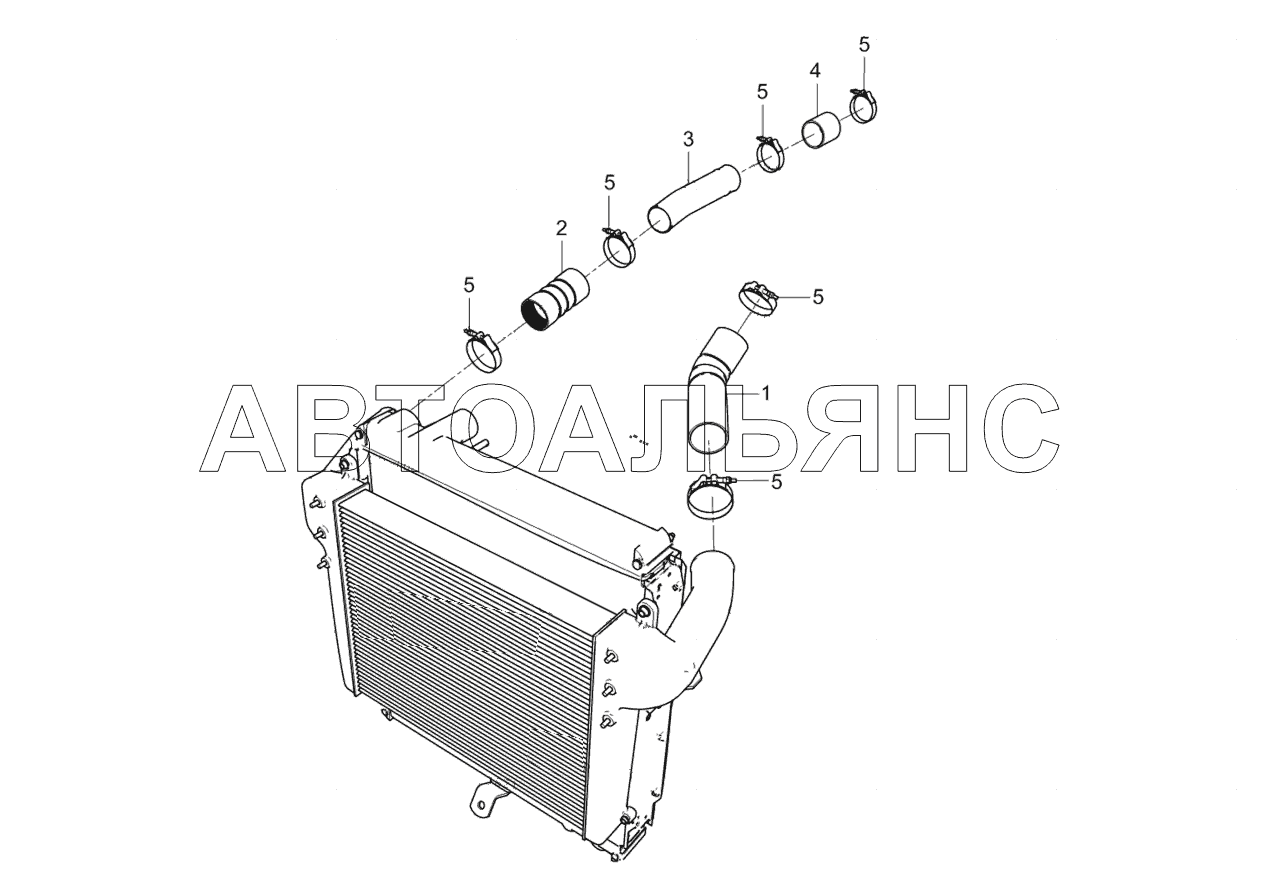

3297-1170010-24 Установка трубопроводов системыохлаждения наддувочного воздуха
100%
Название детали
Рукав угловой
Заводской номер
4308-1170130-04
Количество на модель
1
№
1
Название детали
Рукав 75x83
Заводской номер
4308-1170240
Количество на модель
1
№
2
Название детали
Труба отводящая
Заводской номер
3297-1170125-24
Количество на модель
1
№
3
Название детали
Рукав 75x85-0,29
Заводской номер
4308-1170249-03
Количество на модель
1
№
4
Название детали
Хомут ленточный с T-образным болтом (45104998000400)
Заводской номер
ХЛТ-85-00.00.000
Количество на модель
6
№
5
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав угловой | 4308-1170130-04 | 1 | 1 | 1 | |||
| 2 | Рукав 75x83 | 4308-1170240 | 1 | 1 | 2 | |||
| 3 | Труба отводящая | 3297-1170125-24 | 1 | 1 | 3 | |||
| 4 | Рукав 75x85-0,29 | 4308-1170249-03 | 1 | 1 | 4 | |||
| 5 | Хомут ленточный с T-образным болтом (45104998000400) | ХЛТ-85-00.00.000 | 6 | 6 | 5 |
