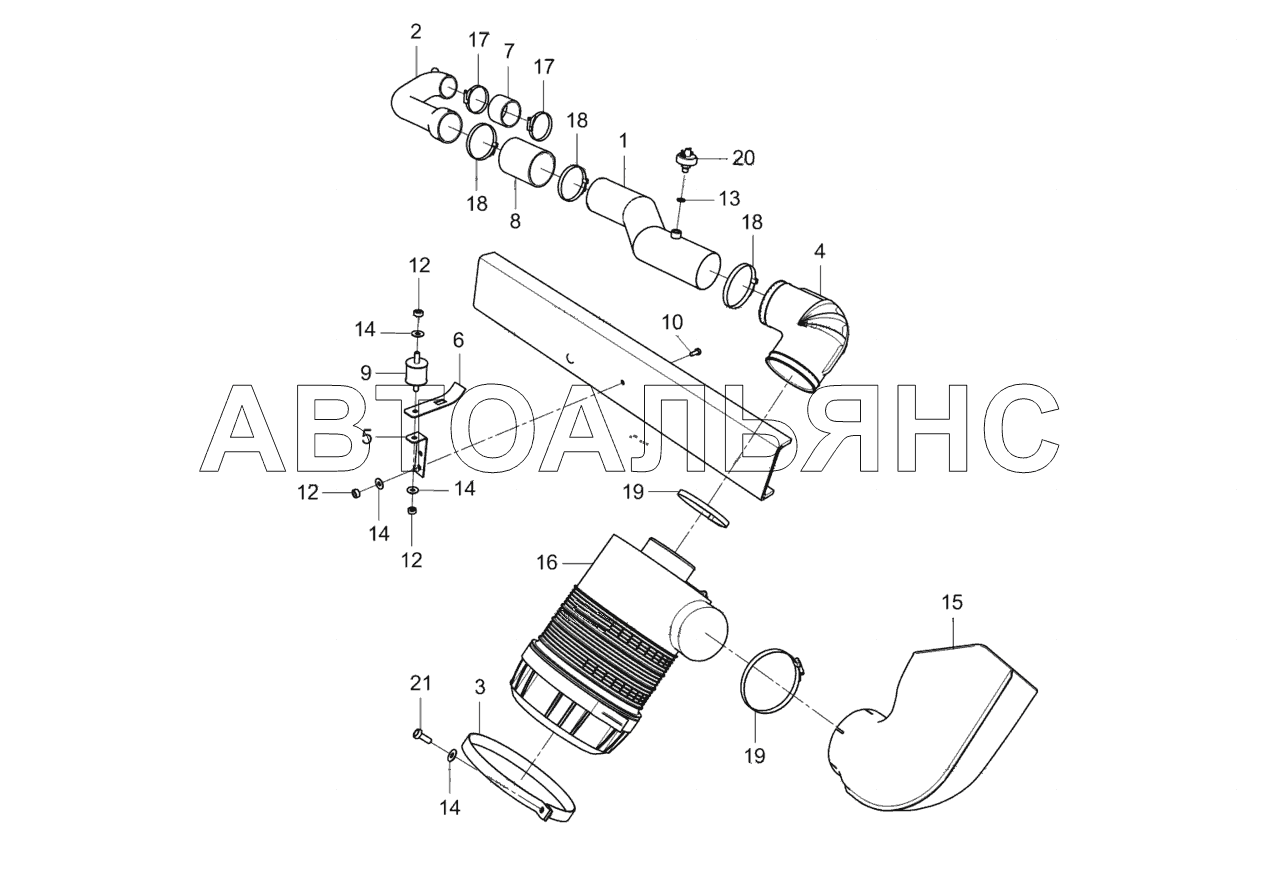

3297-1109001-10 Установка воздушного фильтра
100%
Название детали
Воздухопровод
Заводской номер
3297-1109370
Количество на модель
1
№
1
Название детали
Воздухопровод
Заводской номер
3297-1109380
Количество на модель
1
№
2
Название детали
Хомут крепления фильтра
Заводской номер
3297-1109433
Количество на модель
2
№
3
Название детали
Патрубок
Заводской номер
4308-1109375-10
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
3297-1109381
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
3297-1109382
Количество на модель
1
№
6
Название детали
Шланг соединительный
Заводской номер
4308-1109600
Количество на модель
1
№
7
Название детали
Рукав
Заводской номер
5297-1170265-10
Количество на модель
1
№
8
Название детали
Компенсатор перемещения в сборе
Заводской номер
5320-3533160
Количество на модель
1
№
9
Название детали
Болт М10х1,25-6gх30
Заводской номер
1/13069/21
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
4
№
12
Название детали
Прокладка уплотнительная 14х20х1,5
Заводской номер
1/02800/60
Количество на модель
1
№
13
Название детали
Шайба плоская 10,2х25х2
Заводской номер
1/26468/01
Количество на модель
6
№
14
Название детали
Воздухозаборник (45104110904700)
Заводской номер
СТА-3297400
Количество на модель
1
№
15
Название детали
Фильтр воздушный (45104110913290)
Заводской номер
711091N
Количество на модель
1
№
16
Название детали
Хомут (45104998010690)
Заводской номер
TORR070-90/12-C7W1
Количество на модель
2
№
17
Название детали
Хомут (45104998011590)
Заводской номер
TORRO100-120/12-C7W1
Количество на модель
4
№
18
Название детали
Хомут (45104998011490)
Заводской номер
TORRO120-140/12-C7W1
Количество на модель
2
№
19
Название детали
Датчик сигнализатора засоренности воздушного фильтра 132.3839600
Заводской номер
4573828009
Количество на модель
1
№
20
Название детали
Болт М10х1,25х40 (45104991042400)
Заводской номер
356-75424
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухопровод | 3297-1109370 | 1 | 1 | 1 | |||
| 2 | Воздухопровод | 3297-1109380 | 1 | 1 | 2 | |||
| 3 | Хомут крепления фильтра | 3297-1109433 | 2 | 2 | 3 | |||
| 4 | Патрубок | 4308-1109375-10 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 3297-1109381 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 3297-1109382 | 1 | 1 | 6 | |||
| 7 | Шланг соединительный | 4308-1109600 | 1 | 1 | 7 | |||
| 8 | Рукав | 5297-1170265-10 | 1 | 1 | 8 | |||
| 9 | Компенсатор перемещения в сборе | 5320-3533160 | 1 | 1 | 9 | |||
| 10 | Болт М10х1,25-6gх30 | 1/13069/21 | 2 | 2 | 10 | |||
| 12 | Гайка | 1/21647/11 | 4 | 4 | 12 | |||
| 13 | Прокладка уплотнительная 14х20х1,5 | 1/02800/60 | 1 | 1 | 13 | |||
| 14 | Шайба плоская 10,2х25х2 | 1/26468/01 | 6 | 6 | 14 | |||
| 15 | Воздухозаборник (45104110904700) | СТА-3297400 | 1 | 1 | 15 | |||
| 16 | Фильтр воздушный (45104110913290) | 711091N | 1 | 1 | 16 | |||
| 17 | Хомут (45104998010690) | TORR070-90/12-C7W1 | 2 | 2 | 17 | |||
| 18 | Хомут (45104998011590) | TORRO100-120/12-C7W1 | 4 | 4 | 18 | |||
| 19 | Хомут (45104998011490) | TORRO120-140/12-C7W1 | 2 | 2 | 19 | |||
| 20 | Датчик сигнализатора засоренности воздушного фильтра 132.3839600 | 4573828009 | 1 | 1 | 20 | |||
| 21 | Болт М10х1,25х40 (45104991042400) | 356-75424 | 2 | 2 | 21 |
