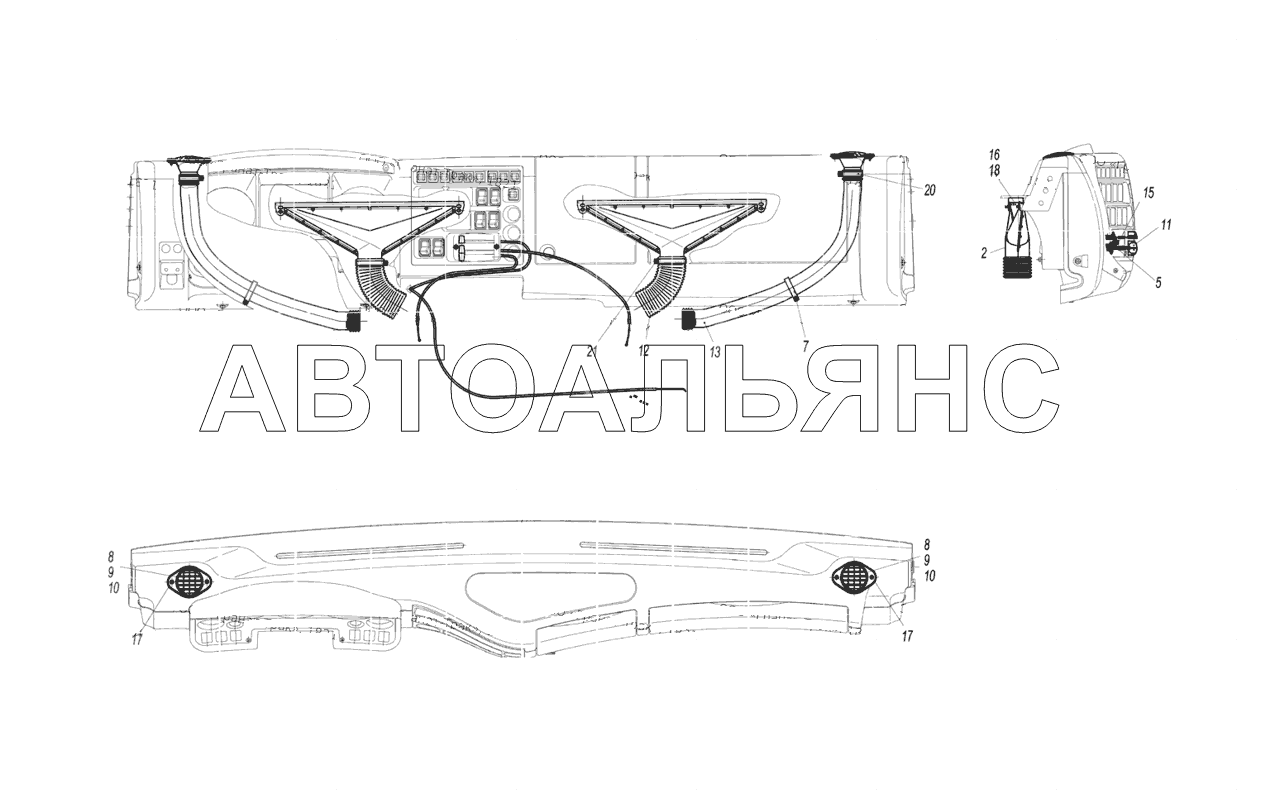

4308-8102005 Установка системы отопления на панели приборов
100%
Название детали
Сопло обдува в сборе
Заводской номер
5320-8102030
Количество на модель
2
№
2
Название детали
Привод управления отоплением
Заводской номер
4308-8109020
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
53205-3401228
Количество на модель
2
№
7
Название детали
Распределитель
Заводской номер
5320-8102026-01
Количество на модель
2
№
8
Название детали
Фланец крепления распределителя
Заводской номер
5320-8102047
Количество на модель
2
№
9
Название детали
Патрубок подводящий в сборе
Заводской номер
5320-8102050-01
Количество на модель
2
№
10
Название детали
Ручка управления
Заводской номер
5320-8109044-10
Количество на модель
3
№
11
Название детали
Шланг обдува ветрового стекла
Заводской номер
5320-8102056-01
Количество на модель
2
№
12
Название детали
Шланг обдува бокового стекла
Заводской номер
4308-8102077
Количество на модель
2
№
13
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
2
№
15
Название детали
Винт М5х25
Заводской номер
1/03899/01
Количество на модель
4
№
16
Название детали
Винт
Заводской номер
1/76799/01
Количество на модель
4
№
17
Название детали
Шайба плоская 5,45х10х1
Заводской номер
1/05193/01
Количество на модель
4
№
18
Название детали
Хомут (45104998012390)
Заводской номер
ТORRO35-50/12-C7W1
Количество на модель
2
№
20
Название детали
Хомут с червячной резьбой
Заводской номер
TORRO50-70/12-C7W1
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Сопло обдува в сборе | 5320-8102030 | 2 | 2 | 2 | |||
| 5 | Привод управления отоплением | 4308-8109020 | 1 | 1 | 5 | |||
| 7 | Хомут | 53205-3401228 | 2 | 2 | 7 | |||
| 8 | Распределитель | 5320-8102026-01 | 2 | 2 | 8 | |||
| 9 | Фланец крепления распределителя | 5320-8102047 | 2 | 2 | 9 | |||
| 10 | Патрубок подводящий в сборе | 5320-8102050-01 | 2 | 2 | 10 | |||
| 11 | Ручка управления | 5320-8109044-10 | 3 | 3 | 11 | |||
| 12 | Шланг обдува ветрового стекла | 5320-8102056-01 | 2 | 2 | 12 | |||
| 13 | Шланг обдува бокового стекла | 4308-8102077 | 2 | 2 | 13 | |||
| 15 | Винт | 1/32760/01 | 2 | 2 | 15 | |||
| 16 | Винт М5х25 | 1/03899/01 | 4 | 4 | 16 | |||
| 17 | Винт | 1/76799/01 | 4 | 4 | 17 | |||
| 18 | Шайба плоская 5,45х10х1 | 1/05193/01 | 4 | 4 | 18 | |||
| 20 | Хомут (45104998012390) | ТORRO35-50/12-C7W1 | 2 | 2 | 20 | |||
| 21 | Хомут с червячной резьбой | TORRO50-70/12-C7W1 | 2 | 2 | 21 |
