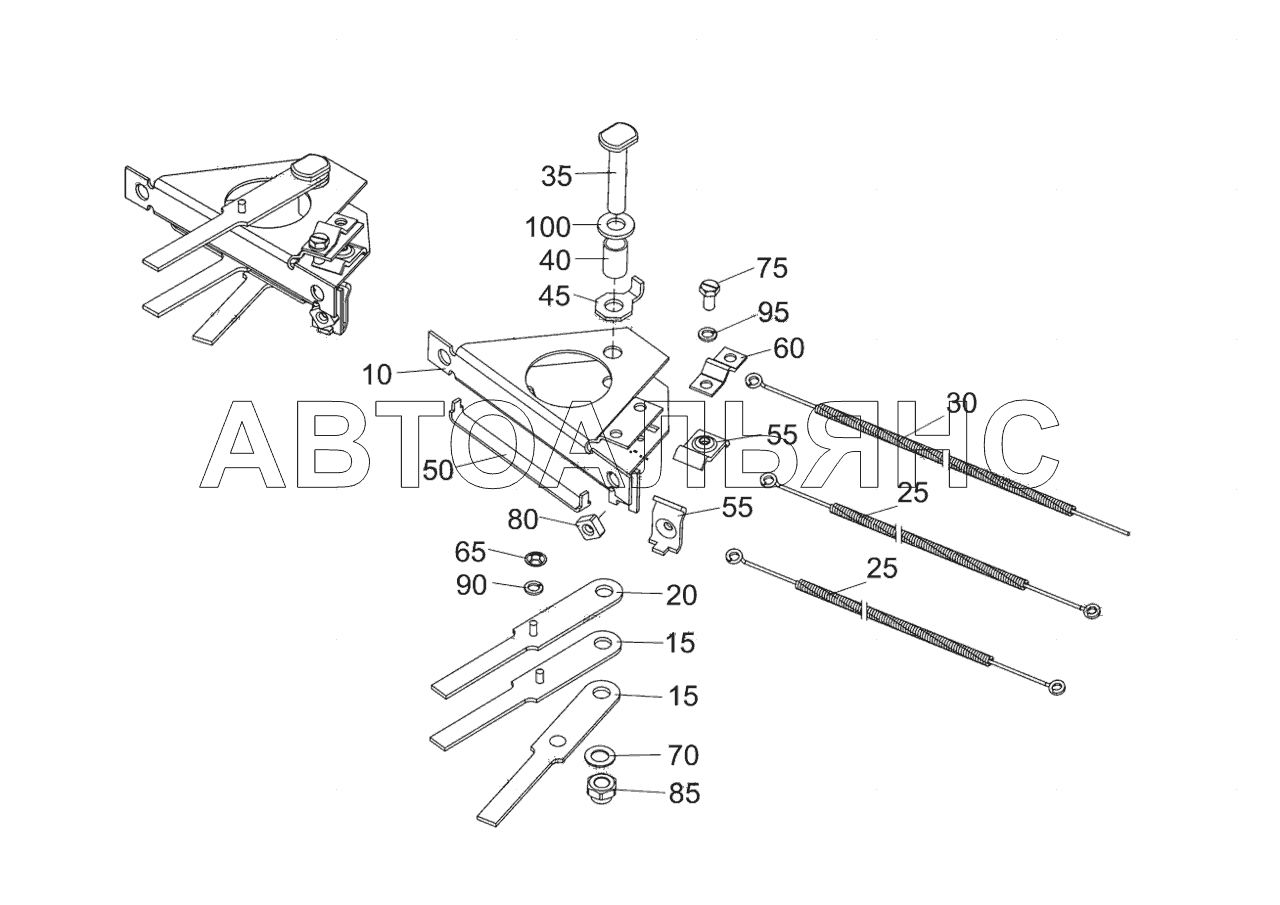

4308-8109020 Привод управления отоплением
100%
Название детали
Корпус в сборе
Заводской номер
5320-8109022
Количество на модель
1
№
10
Название детали
Рычаг в сборе
Заводской номер
5320-8109210
Количество на модель
2
№
15
Название детали
Рычаг в сборе
Заводской номер
5320-8109226
Количество на модель
1
№
20
Название детали
Трос управления левой заслонкой в сборе
Заводской номер
5320-8109240
Количество на модель
2
№
25
Название детали
Трос управления краном отопителя в сборе
Заводской номер
5320-8109354
Количество на модель
1
№
30
Название детали
Ось рычага
Заводской номер
5320-8109048
Количество на модель
1
№
35
Название детали
Втулка оси
Заводской номер
5320-8109049
Количество на модель
1
№
40
Название детали
Разделитель рычагов
Заводской номер
5320-8109051
Количество на модель
1
№
45
Название детали
Планка
Заводской номер
5320-8109053
Количество на модель
1
№
50
Название детали
Прижим оболочки тяги
Заводской номер
5320-8109055
Количество на модель
2
№
55
Название детали
Прижим троса
Заводской номер
5320-8109137
Количество на модель
1
№
60
Название детали
Шайба стопорная
Заводской номер
2101-3402068
Количество на модель
3
№
65
Название детали
Шайба
Заводской номер
2101-620570
Количество на модель
2
№
70
Название детали
Болт М5-6gх10
Заводской номер
853013
Количество на модель
4
№
75
Название детали
Гайка М5-6Н
Заводской номер
1/40898/01
Количество на модель
2
№
80
Название детали
Гайка М8-6Н
Заводской номер
251645
Количество на модель
1
№
85
Название детали
Шайба
Заводской номер
1/05192/01
Количество на модель
4
№
90
Название детали
Шайба 5 пружинная
Заводской номер
1/11954/73
Количество на модель
4
№
95
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
2
№
100
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 10 | Корпус в сборе | 5320-8109022 | 1 | 1 | 10 | |||
| 15 | Рычаг в сборе | 5320-8109210 | 2 | 2 | 15 | |||
| 20 | Рычаг в сборе | 5320-8109226 | 1 | 1 | 20 | |||
| 25 | Трос управления левой заслонкой в сборе | 5320-8109240 | 2 | 2 | 25 | |||
| 30 | Трос управления краном отопителя в сборе | 5320-8109354 | 1 | 1 | 30 | |||
| 35 | Ось рычага | 5320-8109048 | 1 | 1 | 35 | |||
| 40 | Втулка оси | 5320-8109049 | 1 | 1 | 40 | |||
| 45 | Разделитель рычагов | 5320-8109051 | 1 | 1 | 45 | |||
| 50 | Планка | 5320-8109053 | 1 | 1 | 50 | |||
| 55 | Прижим оболочки тяги | 5320-8109055 | 2 | 2 | 55 | |||
| 60 | Прижим троса | 5320-8109137 | 1 | 1 | 60 | |||
| 65 | Шайба стопорная | 2101-3402068 | 3 | 3 | 65 | |||
| 70 | Шайба | 2101-620570 | 2 | 2 | 70 | |||
| 75 | Болт М5-6gх10 | 853013 | 4 | 4 | 75 | |||
| 80 | Гайка М5-6Н | 1/40898/01 | 2 | 2 | 80 | |||
| 85 | Гайка М8-6Н | 251645 | 1 | 1 | 85 | |||
| 90 | Шайба | 1/05192/01 | 4 | 4 | 90 | |||
| 95 | Шайба 5 пружинная | 1/11954/73 | 4 | 4 | 95 | |||
| 100 | Шайба плоская 8х17 | 1/05196/01 | 2 | 2 | 100 |
