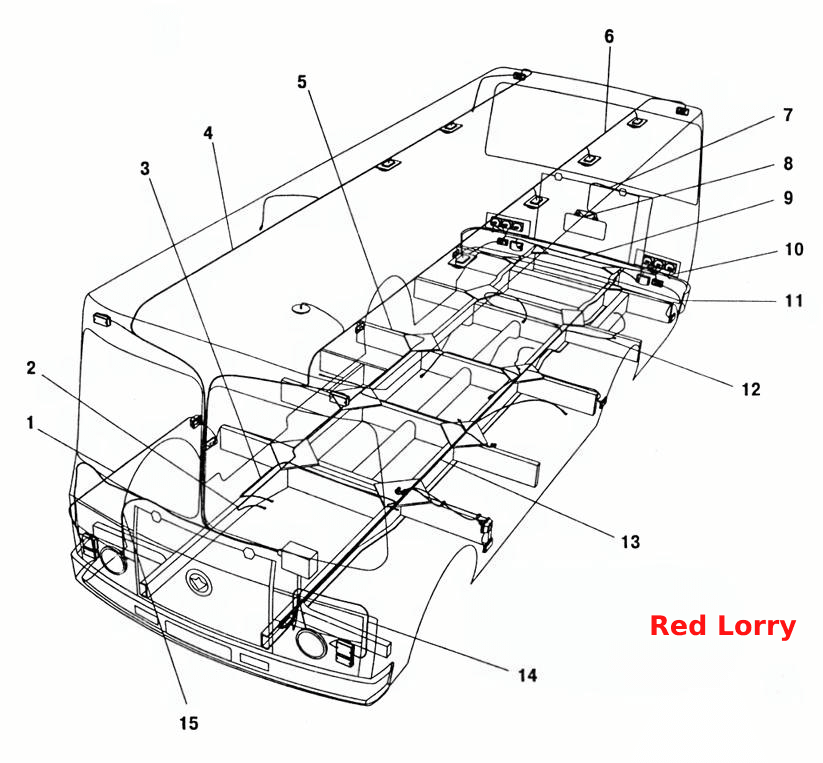

Схема расположения жгутов электропроводов
100%
Название детали
Жгут проводов блока реле
Заводской номер
32051-3724004
Количество на модель
1
№
Название детали
Жгут проводов выключателя экстренного открывания двери
Заводской номер
3205-3724061
Количество на модель
1
№
Название детали
Провод массы передних фонарей
Заводской номер
3205-3724046
Количество на модель
6
№
Название детали
Провод от «+» генератора к блоку предохранителей
Заводской номер
3205-3724042-10
Количество на модель
1
№
Название детали
Жгут проводов двигателя
Заводской номер
3205-3724040-50
Количество на модель
1
№
Название детали
Провод от предохранителя к контрольной лампе "дальний свет"
Заводской номер
3205-3724020
Количество на модель
1
№
Название детали
Жгут проводов системы зажигания двигателя
Заводской номер
3205-3724003-31
Количество на модель
1
№
Название детали
Жгут питания контроля АБС
Заводской номер
АК-32053-3724400-10
Количество на модель
1
№
Название детали
Жгут проводов включения аварийной сигнализации
Заводской номер
3205-3724037-20
Количество на модель
1
№
Название детали
Жгут проводов питания
Заводской номер
3205-3724065
Количество на модель
1
№
Название детали
Жгут проводов правого стеклоочистителя
Заводской номер
3205-3724078-10
Количество на модель
1
№
Название детали
Провод "массы" аккумуляторной батареи
Заводской номер
3205-70-3724116
Количество на модель
1
№
Название детали
Жгут проводов выключателя зуммера
Заводской номер
3205-3724150
Количество на модель
1
№
Название детали
Жгут проводов "массы" реле
Заводской номер
3205-3724134-10
Количество на модель
1
№
Название детали
Жгут проводов выключателя
Заводской номер
3205-3724132-40
Количество на модель
1
№
Название детали
Провод катушки выключателя батареи
Заводской номер
3205-3724101-10
Количество на модель
1
№
Название детали
Провод от выключателя зажигания к блоку предохранителей
Заводской номер
3205-3724088
Количество на модель
1
№
Название детали
Провод блока предохранителей
Заводской номер
3205-3724085
Количество на модель
2
№
Название детали
Жгут проводов левого стеклоочистителя
Заводской номер
3205-3724079-10
Количество на модель
1
№
Название детали
Провод «массы» двигателя
Заводской номер
672-3724180
Количество на модель
1
№
Название детали
Жгут проводов датчиков и модуляторов АБС
Заводской номер
АК-32053-3724410-10
Количество на модель
1
№
Название детали
Провод массы щитка приборов
Заводской номер
32053-3724080-10
Количество на модель
1
№
Название детали
Жгут проводов щитка приборов
Заводской номер
32053-3724118
Количество на модель
1
№
Название детали
Провод массы выключателя контроля открывания двери
Заводской номер
3205-3724016
Количество на модель
1
№
Название детали
Провод "массы" электродвигателя вентилятора
Заводской номер
3205-3724047
Количество на модель
6
№
Название детали
Жгут проводов по правой стороне крыши
Заводской номер
32051-372412-60
Количество на модель
№
Название детали
Провод заднего фонаря
Заводской номер
3205-3724128
Количество на модель
2
№
Название детали
Жгут проводов к правому повторителю поворотов
Заводской номер
3205-3724122-40
Количество на модель
1
№
1
Название детали
Провод от аккумуляторной батареи к выключателю батареи
Заводской номер
3205-3724044-10
Количество на модель
1
№
2
Название детали
Провод от стартера к выключателю
Заводской номер
3205-3724136-20
Количество на модель
1
№
3
Название детали
Жгут проводов по правой стороне крыши
Заводской номер
3205-3724012-120
Количество на модель
1
№
4
Название детали
Провод боковых габаритов
Заводской номер
3205-3724142
Количество на модель
1
№
5
Название детали
Жгут проводов по левой стороне крыши
Заводской номер
3205-3724010-60
Количество на модель
1
№
6
Название детали
Провод к фонарям освещения номерного знака
Заводской номер
3205-3724034-10
Количество на модель
1
№
7
Название детали
Провод "массы" фонарей номерного знака
Заводской номер
3205-3724055
Количество на модель
2
№
8
Название детали
Жгут проводов между задними фонарями
Заводской номер
3205-3724030-20
Количество на модель
1
№
9
Название детали
Провод "массы" задних фонарей
Заводской номер
3205-3724033-10
Количество на модель
2
№
10
Название детали
Провод к левому заднему габаритному фонарю
Заводской номер
3205-3724096
Количество на модель
1
№
11
Название детали
Жгут проводов системы отопления
Заводской номер
3205-3724140-10
Количество на модель
1
№
12
Название детали
Жгут проводов по основанию
Заводской номер
32053-3724014
Количество на модель
1
№
13
Название детали
Жгут проводов к фаре и фонарям правой стороны
Заводской номер
3205-3724026-20
Количество на модель
1
№
14
Название детали
Жгут проводов к фаре и фонарям левой стороны
Заводской номер
3205-3724024-20
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Жгут проводов блока реле | 32051-3724004 | 1 | 1 | |||||
| Жгут проводов выключателя экстренного открывания двери | 3205-3724061 | 1 | 1 | |||||
| Провод массы передних фонарей | 3205-3724046 | 6 | 6 | |||||
| Провод от «+» генератора к блоку предохранителей | 3205-3724042-10 | 1 | 1 | |||||
| Жгут проводов двигателя | 3205-3724040-50 | 1 | 1 | |||||
| Провод от предохранителя к контрольной лампе "дальний свет" | 3205-3724020 | 1 | 1 | |||||
| Жгут проводов системы зажигания двигателя | 3205-3724003-31 | 1 | 1 | |||||
| Жгут питания контроля АБС | АК-32053-3724400-10 | 1 | 1 | |||||
| Жгут проводов включения аварийной сигнализации | 3205-3724037-20 | 1 | 1 | |||||
| Жгут проводов питания | 3205-3724065 | 1 | 1 | |||||
| Жгут проводов правого стеклоочистителя | 3205-3724078-10 | 1 | 1 | |||||
| Провод "массы" аккумуляторной батареи | 3205-70-3724116 | 1 | 1 | |||||
| Жгут проводов выключателя зуммера | 3205-3724150 | 1 | 1 | |||||
| Жгут проводов "массы" реле | 3205-3724134-10 | 1 | 1 | |||||
| Жгут проводов выключателя | 3205-3724132-40 | 1 | 1 | |||||
| Провод катушки выключателя батареи | 3205-3724101-10 | 1 | 1 | |||||
| Провод от выключателя зажигания к блоку предохранителей | 3205-3724088 | 1 | 1 | |||||
| Провод блока предохранителей | 3205-3724085 | 2 | 2 | |||||
| Жгут проводов левого стеклоочистителя | 3205-3724079-10 | 1 | 1 | |||||
| Провод «массы» двигателя | 672-3724180 | 1 | 1 | |||||
| Жгут проводов датчиков и модуляторов АБС | АК-32053-3724410-10 | 1 | 1 | |||||
| Провод массы щитка приборов | 32053-3724080-10 | 1 | 1 | |||||
| Жгут проводов щитка приборов | 32053-3724118 | 1 | 1 | |||||
| Провод массы выключателя контроля открывания двери | 3205-3724016 | 1 | 1 | |||||
| Провод "массы" электродвигателя вентилятора | 3205-3724047 | 6 | 6 | |||||
| Жгут проводов по правой стороне крыши | 32051-372412-60 | |||||||
| Провод заднего фонаря | 3205-3724128 | 2 | 2 | |||||
| 1 | Жгут проводов к правому повторителю поворотов | 3205-3724122-40 | 1 | 1 | 1 | |||
| 2 | Провод от аккумуляторной батареи к выключателю батареи | 3205-3724044-10 | 1 | 1 | 2 | |||
| 3 | Провод от стартера к выключателю | 3205-3724136-20 | 1 | 1 | 3 | |||
| 4 | Жгут проводов по правой стороне крыши | 3205-3724012-120 | 1 | 1 | 4 | |||
| 5 | Провод боковых габаритов | 3205-3724142 | 1 | 1 | 5 | |||
| 6 | Жгут проводов по левой стороне крыши | 3205-3724010-60 | 1 | 1 | 6 | |||
| 7 | Провод к фонарям освещения номерного знака | 3205-3724034-10 | 1 | 1 | 7 | |||
| 8 | Провод "массы" фонарей номерного знака | 3205-3724055 | 2 | 2 | 8 | |||
| 9 | Жгут проводов между задними фонарями | 3205-3724030-20 | 1 | 1 | 9 | |||
| 10 | Провод "массы" задних фонарей | 3205-3724033-10 | 2 | 2 | 10 | |||
| 11 | Провод к левому заднему габаритному фонарю | 3205-3724096 | 1 | 1 | 11 | |||
| 12 | Жгут проводов системы отопления | 3205-3724140-10 | 1 | 1 | 12 | |||
| 13 | Жгут проводов по основанию | 32053-3724014 | 1 | 1 | 13 | |||
| 14 | Жгут проводов к фаре и фонарям правой стороны | 3205-3724026-20 | 1 | 1 | 14 | |||
| 15 | Жгут проводов к фаре и фонарям левой стороны | 3205-3724024-20 | 1 | 1 | 15 |
