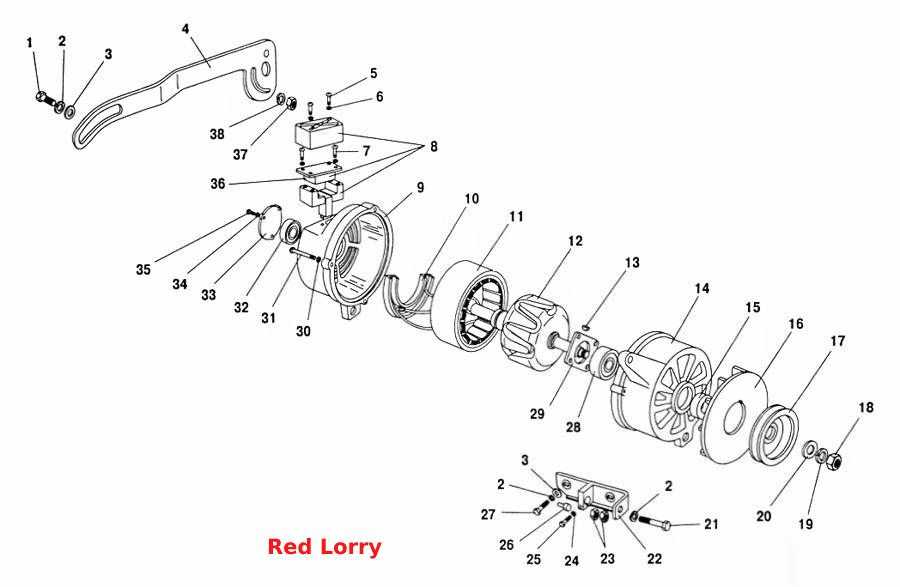

Генератор
100%
Название детали
Генератор 14В, 80А в сборе
Заводской номер
Г287М-3701000
Количество на модель
1
№
Название детали
Болт М10х50
Заводской номер
201507-П29
Количество на модель
1
№
1
Название детали
Шайба 10Т
Заводской номер
252136-П29
Количество на модель
4
№
2
Название детали
Шайба 10 ОСТ 37.001.144-96
Заводской номер
252006-П29
Количество на модель
3
№
3
Название детали
Планка генератора установочная
Заводской номер
3205-3701013
Количество на модель
1
№
4
Название детали
Винт М4х32
Заводской номер
НО-0424
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
Х-1012-5.
Количество на модель
4
№
6
Название детали
Щеткодержатель с регулятором напряжения и кожухом в сборе
Заводской номер
Г266-3701010-А
Количество на модель
1
№
8
Название детали
Крышка со стороны контактных колец в сборе
Заводской номер
Г287М-3701300
Количество на модель
1
№
9
Название детали
Блок полупроводниковый выпрямительный
Заводской номер
БПВ7-100
Количество на модель
1
№
10
Название детали
Статор в сборе
Заводской номер
6501.3701100
Количество на модель
1
№
11
Название детали
Ротор в сборе
Заводской номер
Г287К-3701200
Количество на модель
1
№
12
Название детали
Шпонка
Заводской номер
НО-7501
Количество на модель
1
№
13
Название детали
Крышка со стороны привода в сборе
Заводской номер
Г287К-3701400
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
Г250-3701054
Количество на модель
1
№
15
Название детали
Вентилятор в сборе
Заводской номер
Г287-370Ю55-А
Количество на модель
1
№
16
Название детали
Шкив генератора
Заводской номер
Г287А-3701051
Количество на модель
1
№
17
Название детали
Гайка М16х1,5-6Н
Заводской номер
МХ-0235
Количество на модель
1
№
18
Название детали
Шайба 16Л пружинная
Заводской номер
МХ-0234
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
НО-1002
Количество на модель
1
№
20
Название детали
Болт М10-6gх45 ОСТ 37.001.123-96
Заводской номер
201505-П29
Количество на модель
1
№
21
Название детали
Кронштейн генератора
Заводской номер
66-3701030-30
Количество на модель
1
№
22
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
2
№
23
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
1
№
24
Название детали
Болт М8-6gх35 ОСТ 37.001.122-96
Заводской номер
200263-П29
Количество на модель
1
№
25
Название детали
Палец генератора установочный
Заводской номер
3205-3701020
Количество на модель
1
№
26
Название детали
Болт М10-6gх35
Заводской номер
201501-П29
Количество на модель
2
№
27
Название детали
Подшипник
Заводской номер
6-180603КС9Ш1
Количество на модель
1
№
28
Название детали
Держатель сальника
Заводской номер
Г250А1-3701404
Количество на модель
1
№
29
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
НО-0603
Количество на модель
1
№
31
Название детали
Опора вала (со стороны контактных колец)
Заводской номер
6-180304КС9Ш1
Количество на модель
1
№
32
Название детали
Крышка подшипника
Заводской номер
Г266-3701060
Количество на модель
1
№
33
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
1
№
34
Название детали
Винт
Заводской номер
8Х-1541
Количество на модель
1
№
35
Название детали
Гайка М12х1,25-6Н ОСТ 37.001.124-93
Заводской номер
250515-П29
Количество на модель
2
№
36
Название детали
Шайба 12
Заводской номер
252137-П29
Количество на модель
2
№
37
Название детали
Регулятор напряжения
Заводской номер
Я112А1
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Генератор 14В, 80А в сборе | Г287М-3701000 | 1 | 1 | |||||
| 1 | Болт М10х50 | 201507-П29 | 1 | 1 | 1 | |||
| 2 | Шайба 10Т | 252136-П29 | 4 | 4 | 2 | |||
| 3 | Шайба 10 ОСТ 37.001.144-96 | 252006-П29 | 3 | 3 | 3 | |||
| 4 | Планка генератора установочная | 3205-3701013 | 1 | 1 | 4 | |||
| 5 | Винт М4х32 | НО-0424 | 2 | 2 | 5 | |||
| 6 | Шайба | Х-1012-5. | 4 | 4 | 6 | |||
| 8 | Щеткодержатель с регулятором напряжения и кожухом в сборе | Г266-3701010-А | 1 | 1 | 8 | |||
| 9 | Крышка со стороны контактных колец в сборе | Г287М-3701300 | 1 | 1 | 9 | |||
| 10 | Блок полупроводниковый выпрямительный | БПВ7-100 | 1 | 1 | 10 | |||
| 11 | Статор в сборе | 6501.3701100 | 1 | 1 | 11 | |||
| 12 | Ротор в сборе | Г287К-3701200 | 1 | 1 | 12 | |||
| 13 | Шпонка | НО-7501 | 1 | 1 | 13 | |||
| 14 | Крышка со стороны привода в сборе | Г287К-3701400 | 1 | 1 | 14 | |||
| 15 | Втулка | Г250-3701054 | 1 | 1 | 15 | |||
| 16 | Вентилятор в сборе | Г287-370Ю55-А | 1 | 1 | 16 | |||
| 17 | Шкив генератора | Г287А-3701051 | 1 | 1 | 17 | |||
| 18 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 18 | |||
| 19 | Шайба 16Л пружинная | МХ-0234 | 1 | 1 | 19 | |||
| 20 | Шайба | НО-1002 | 1 | 1 | 20 | |||
| 21 | Болт М10-6gх45 ОСТ 37.001.123-96 | 201505-П29 | 1 | 1 | 21 | |||
| 22 | Кронштейн генератора | 66-3701030-30 | 1 | 1 | 22 | |||
| 23 | Гайка М10х1,5 | 250512-П29 | 2 | 2 | 23 | |||
| 24 | Шайба 8Т | 252135-П29 | 1 | 1 | 24 | |||
| 25 | Болт М8-6gх35 ОСТ 37.001.122-96 | 200263-П29 | 1 | 1 | 25 | |||
| 26 | Палец генератора установочный | 3205-3701020 | 1 | 1 | 26 | |||
| 27 | Болт М10-6gх35 | 201501-П29 | 2 | 2 | 27 | |||
| 28 | Подшипник | 6-180603КС9Ш1 | 1 | 1 | 28 | |||
| 29 | Держатель сальника | Г250А1-3701404 | 1 | 1 | 29 | |||
| 30 | Шайба 5Т пружинная | Х-4001 | 1 | 1 | 30 | |||
| 31 | Винт | НО-0603 | 1 | 1 | 31 | |||
| 32 | Опора вала (со стороны контактных колец) | 6-180304КС9Ш1 | 1 | 1 | 32 | |||
| 33 | Крышка подшипника | Г266-3701060 | 1 | 1 | 33 | |||
| 34 | Шайба 4 пружинная | Х-1012 | 1 | 1 | 34 | |||
| 35 | Винт | 8Х-1541 | 1 | 1 | 35 | |||
| 36 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | 250515-П29 | 2 | 2 | 36 | |||
| 37 | Шайба 12 | 252137-П29 | 2 | 2 | 37 | |||
| 38 | Регулятор напряжения | Я112А1 | 1 | 1 | 38 |
