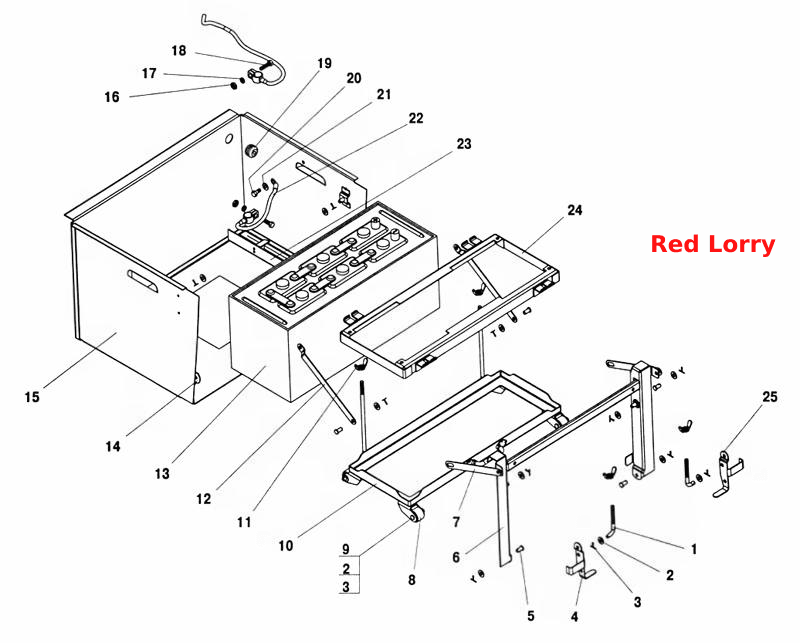

Аккумуляторная батарея и ее установка
100%
Название детали
Направляющие салазок откидные с рычагами и тягами
Заводской номер
3205-3748028
Количество на модель
1
№
Название детали
Тяга
Заводской номер
3205-3748034
Количество на модель
2
№
1
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
14
№
2
Название детали
Шплинт
Заводской номер
258013-П29
Количество на модель
14
№
3
Название детали
Рычаг левый
Заводской номер
3205-3748033
Количество на модель
1
№
4
Название детали
Палец крепления упора крышки люка
Заводской номер
3205-5413156-10
Количество на модель
8
№
5
Название детали
Направляющая салазок
Заводской номер
3205-3748004
Количество на модель
1
№
6
Название детали
Растяжка верхняя
Заводской номер
3205-3748062
Количество на модель
2
№
7
Название детали
Ролик салазок
Заводской номер
3205-3748048
Количество на модель
4
№
8
Название детали
Палец 8х35 ОСТ 37.001.163-75
Заводской номер
260038-П29
Количество на модель
4
№
9
Название детали
Салазки аккумуляторной батареи с роликами
Заводской номер
3205-3748040
Количество на модель
1
№
10
Название детали
Гайка крепления аккумуляторной батарей
Заводской номер
3205-3748075
Количество на модель
4
№
11
Название детали
Растяжка верхняя
Заводской номер
3205-3748064
Количество на модель
2
№
12
Название детали
Батарея аккумуляторная
Заводской номер
6СТ-132
Количество на модель
1
№
13
Название детали
Направляющая салазок неподвижная левая
Заводской номер
3205-3748023
Количество на модель
1
№
14
Название детали
Ящик аккумуляторной батареи в сборе
Заводской номер
3205-378010
Количество на модель
1
№
15
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
2
№
16
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
2
№
17
Название детали
Болт М8-6gх30
Заводской номер
290659-П16
Количество на модель
2
№
18
Название детали
Втулка уплотнительная
Заводской номер
672-1101092
Количество на модель
1
№
19
Название детали
Болт Mx
Заводской номер
201452-П29
Количество на модель
1
№
20
Название детали
Шайба 8,2
Заводской номер
293270-П29
Количество на модель
1
№
21
Название детали
Провод "массы" аккумуляторной батареи
Заводской номер
3205-70-3724116
Количество на модель
1
№
22
Название детали
Направляющая салазок неподвижная правая
Заводской номер
3205-3748022
Количество на модель
1
№
23
Название детали
Рамка-прижим аккумуляторной батареи
Заводской номер
3205-3748050-11
Количество на модель
1
№
24
Название детали
Рычаг правый
Заводской номер
3205-3748032
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Направляющие салазок откидные с рычагами и тягами | 3205-3748028 | 1 | 1 | |||||
| 1 | Тяга | 3205-3748034 | 2 | 2 | 1 | |||
| 2 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 14 | 14 | 2 | |||
| 3 | Шплинт | 258013-П29 | 14 | 14 | 3 | |||
| 4 | Рычаг левый | 3205-3748033 | 1 | 1 | 4 | |||
| 5 | Палец крепления упора крышки люка | 3205-5413156-10 | 8 | 8 | 5 | |||
| 6 | Направляющая салазок | 3205-3748004 | 1 | 1 | 6 | |||
| 7 | Растяжка верхняя | 3205-3748062 | 2 | 2 | 7 | |||
| 8 | Ролик салазок | 3205-3748048 | 4 | 4 | 8 | |||
| 9 | Палец 8х35 ОСТ 37.001.163-75 | 260038-П29 | 4 | 4 | 9 | |||
| 10 | Салазки аккумуляторной батареи с роликами | 3205-3748040 | 1 | 1 | 10 | |||
| 11 | Гайка крепления аккумуляторной батарей | 3205-3748075 | 4 | 4 | 11 | |||
| 12 | Растяжка верхняя | 3205-3748064 | 2 | 2 | 12 | |||
| 13 | Батарея аккумуляторная | 6СТ-132 | 1 | 1 | 13 | |||
| 14 | Направляющая салазок неподвижная левая | 3205-3748023 | 1 | 1 | 14 | |||
| 15 | Ящик аккумуляторной батареи в сборе | 3205-378010 | 1 | 1 | 15 | |||
| 16 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 2 | 2 | 16 | |||
| 17 | Шайба 8Т | 252135-П29 | 2 | 2 | 17 | |||
| 18 | Болт М8-6gх30 | 290659-П16 | 2 | 2 | 18 | |||
| 19 | Втулка уплотнительная | 672-1101092 | 1 | 1 | 19 | |||
| 20 | Болт Mx | 201452-П29 | 1 | 1 | 20 | |||
| 21 | Шайба 8,2 | 293270-П29 | 1 | 1 | 21 | |||
| 22 | Провод "массы" аккумуляторной батареи | 3205-70-3724116 | 1 | 1 | 22 | |||
| 23 | Направляющая салазок неподвижная правая | 3205-3748022 | 1 | 1 | 23 | |||
| 24 | Рамка-прижим аккумуляторной батареи | 3205-3748050-11 | 1 | 1 | 24 | |||
| 25 | Рычаг правый | 3205-3748032 | 1 | 1 | 25 |
