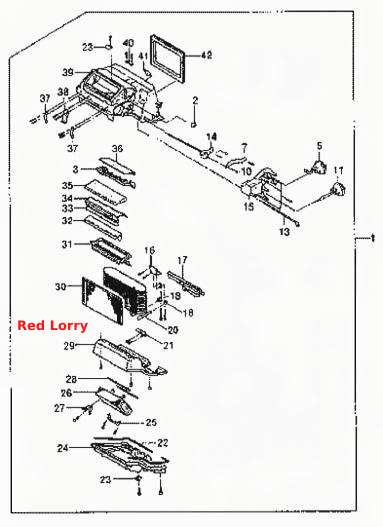

Испаритель (A/C)
100%
Название детали
Кондиционер
Заводской номер
96191007-А
Количество на модель
№
1
Название детали
Кондиционер
Заводской номер
96191038
Количество на модель
1
№
1
Название детали
Кондиционер
Заводской номер
96191040
Количество на модель
1
№
1
Название детали
Держатель
Заводской номер
3022741
Количество на модель
1
№
2
Название детали
Рама
Заводской номер
3092880
Количество на модель
1
№
3
Название детали
Вакуумный привод
Заводской номер
1996778
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
3053003
Количество на модель
1
№
7
Название детали
Гайка
Заводской номер
11501937
Количество на модель
1
№
10
Название детали
Привод обогревателя
Заводской номер
600081
Количество на модель
1
№
11
Название детали
Вал
Заводской номер
3053144
Количество на модель
1
№
13
Название детали
Вал
Заводской номер
3059834
Количество на модель
1
№
14
Название детали
Проход воздуха антиобледенителя
Заводской номер
52460603
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
611524
Количество на модель
1
№
16
Название детали
Уплотнитель трубки и установки
Заводской номер
611523
Количество на модель
1
№
17
Название детали
Уплотнитель трубки и установки
Заводской номер
611559
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
611525
Количество на модель
1
№
18
Название детали
Сердечник испарителя
Заводской номер
611114
Количество на модель
1
№
20
Название детали
Кронштейн испарителя
Заводской номер
3047731
Количество на модель
1
№
21
Название детали
Прокладка
Заводской номер
3092106
Количество на модель
1
№
22
Название детали
Зажим
Заводской номер
3090162
Количество на модель
2
№
23
Название детали
Крышка испарителя
Заводской номер
611556
Количество на модель
1
№
24
Название детали
Скоба установки антиобледенителя
Заводской номер
3031556
Количество на модель
1
№
25
Название детали
Сердечник обогревателя
Заводской номер
3059812
Количество на модель
1
№
26
Название детали
Зажим установки сердечника
Заводской номер
3047726
Количество на модель
2
№
27
Название детали
Изоляция
Заводской номер
3048242
Количество на модель
1
№
28
Название детали
Кожух сердечника отопителя
Заводской номер
3047021
Количество на модель
1
№
29
Название детали
Водяной Фильтр сердечника
Заводской номер
3053193
Количество на модель
1
№
30
Название детали
Температурный клапан
Заводской номер
3053000
Количество на модель
1
№
31
Название детали
Клапан отопителя и испарителя
Заводской номер
3059831
Количество на модель
1
№
32
Название детали
Уплотнитель испарителя и коробки
Заводской номер
3047724
Количество на модель
1
№
33
Название детали
Подушка отопителя и испарителя
Заводской номер
3093014
Количество на модель
1
№
34
Название детали
Клапан с уплотнителем
Заводской номер
3092957
Количество на модель
1
№
35
Название детали
Уплотнитель испарителя и корпуса
Заводской номер
3092814
Количество на модель
1
№
36
Название детали
Шестерня, планетарная
Заводской номер
3090709
Количество на модель
2
№
37
Название детали
Корпус отопителя и испарителя
Заводской номер
611557
Количество на модель
1
№
39
Название детали
Кронштейн обогревателя и испарителя
Заводской номер
3092894
Количество на модель
1
№
40
Название детали
Направляющий воздуховод
Заводской номер
3092848
Количество на модель
1
№
41
Название детали
Уплотнитель сердечника испарителя
Заводской номер
3056661
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кондиционер | 96191007-А | 1 | |||||
| 1 | Кондиционер | 96191038 | 1 | 1 | 1 | |||
| 1 | Кондиционер | 96191040 | 1 | 1 | 1 | |||
| 2 | Держатель | 3022741 | 1 | 1 | 2 | |||
| 3 | Рама | 3092880 | 1 | 1 | 3 | |||
| 5 | Вакуумный привод | 1996778 | 1 | 1 | 5 | |||
| 7 | Рычаг | 3053003 | 1 | 1 | 7 | |||
| 10 | Гайка | 11501937 | 1 | 1 | 10 | |||
| 11 | Привод обогревателя | 600081 | 1 | 1 | 11 | |||
| 13 | Вал | 3053144 | 1 | 1 | 13 | |||
| 14 | Вал | 3059834 | 1 | 1 | 14 | |||
| 15 | Проход воздуха антиобледенителя | 52460603 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 611524 | 1 | 1 | 16 | |||
| 17 | Уплотнитель трубки и установки | 611523 | 1 | 1 | 17 | |||
| 17 | Уплотнитель трубки и установки | 611559 | 1 | 1 | 17 | |||
| 18 | Хомут | 611525 | 1 | 1 | 18 | |||
| 20 | Сердечник испарителя | 611114 | 1 | 1 | 20 | |||
| 21 | Кронштейн испарителя | 3047731 | 1 | 1 | 21 | |||
| 22 | Прокладка | 3092106 | 1 | 1 | 22 | |||
| 23 | Зажим | 3090162 | 2 | 2 | 23 | |||
| 24 | Крышка испарителя | 611556 | 1 | 1 | 24 | |||
| 25 | Скоба установки антиобледенителя | 3031556 | 1 | 1 | 25 | |||
| 26 | Сердечник обогревателя | 3059812 | 1 | 1 | 26 | |||
| 27 | Зажим установки сердечника | 3047726 | 2 | 2 | 27 | |||
| 28 | Изоляция | 3048242 | 1 | 1 | 28 | |||
| 29 | Кожух сердечника отопителя | 3047021 | 1 | 1 | 29 | |||
| 30 | Водяной Фильтр сердечника | 3053193 | 1 | 1 | 30 | |||
| 31 | Температурный клапан | 3053000 | 1 | 1 | 31 | |||
| 32 | Клапан отопителя и испарителя | 3059831 | 1 | 1 | 32 | |||
| 33 | Уплотнитель испарителя и коробки | 3047724 | 1 | 1 | 33 | |||
| 34 | Подушка отопителя и испарителя | 3093014 | 1 | 1 | 34 | |||
| 35 | Клапан с уплотнителем | 3092957 | 1 | 1 | 35 | |||
| 36 | Уплотнитель испарителя и корпуса | 3092814 | 1 | 1 | 36 | |||
| 37 | Шестерня, планетарная | 3090709 | 2 | 2 | 37 | |||
| 39 | Корпус отопителя и испарителя | 611557 | 1 | 1 | 39 | |||
| 40 | Кронштейн обогревателя и испарителя | 3092894 | 1 | 1 | 40 | |||
| 41 | Направляющий воздуховод | 3092848 | 1 | 1 | 41 | |||
| 42 | Уплотнитель сердечника испарителя | 3056661 | 1 | 1 | 42 |
