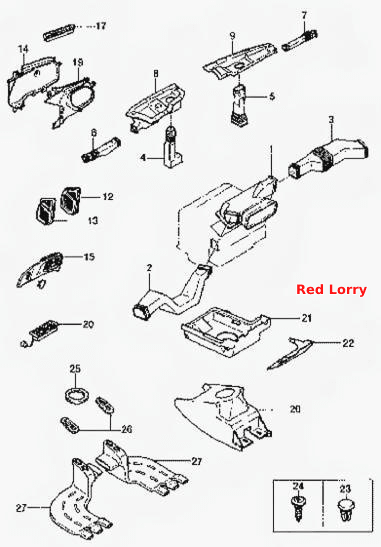

Воздуховодные каналы
100%
Название детали
Соединительный блок верхний
Заводской номер
96109717
Количество на модель
1
№
1
Название детали
Боковой воздуховод
Заводской номер
96109711
Количество на модель
1
№
2
Название детали
Боковой воздуховод
Заводской номер
96109712
Количество на модель
1
№
3
Название детали
Воздуховод обдува лобового стекла
Заводской номер
96109713
Количество на модель
1
№
4
Название детали
Воздуховод обдува лобового стекла
Заводской номер
96109714
Количество на модель
1
№
5
Название детали
Воздуховод боковой
Заводской номер
96119725
Количество на модель
1
№
6
Название детали
Воздуховод боковой
Заводской номер
96119724
Количество на модель
1
№
7
Название детали
Воздуховод панели приборов
Заводской номер
96109703
Количество на модель
1
№
8
Название детали
Воздуховод панели приборов
Заводской номер
96109704
Количество на модель
1
№
9
Название детали
Молдинг панели приборов
Заводской номер
96124158-В
Количество на модель
1
№
12
Название детали
Окантовка панели приборов
Заводской номер
96124159-В
Количество на модель
1
№
12
Название детали
Обивка двери
Заводской номер
96155242
Количество на модель
1
№
13
Название детали
Обивка двери
Заводской номер
96155244
Количество на модель
1
№
13
Название детали
Коллектор вентиляции внутренний
Заводской номер
96155329
Количество на модель
1
№
14
Название детали
Коллектор вентиляции внутренний
Заводской номер
96155330
Количество на модель
1
№
14
Название детали
Накладка сопла двери
Заводской номер
96155224
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
96155223
Количество на модель
1
№
15
Название детали
Решетка обогрева передней двери
Заводской номер
96155219
Количество на модель
1
№
17
Название детали
Решетка обогрева передней двери
Заводской номер
96155220
Количество на модель
1
№
17
Название детали
Коллектор вентиляционный внешний
Заводской номер
96148255
Количество на модель
1
№
19
Название детали
Коллектор вентиляционный внешний
Заводской номер
96148256
Количество на модель
1
№
19
Название детали
Соединитель заднего прохода
Заводской номер
96165705-А
Количество на модель
1
№
20
Название детали
Соединитель заднего прохода
Заводской номер
96179198
Количество на модель
1
№
20
Название детали
Нижняя камера
Заводской номер
96138630
Количество на модель
1
№
21
Название детали
Нижняя камера
Заводской номер
96109911
Количество на модель
1
№
21
Название детали
Крышка воздушного кондиционера
Заводской номер
96167288
Количество на модель
1
№
22
Название детали
Крышка воздушного кондиционера
Заводской номер
96208965
Количество на модель
1
№
22
Название детали
Держатель
Заводской номер
90099084
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
90051622
Количество на модель
2
№
24
Название детали
Изоляция
Заводской номер
90221104
Количество на модель
1
№
25
Название детали
Изоляция
Заводской номер
90221105
Количество на модель
2
№
26
Название детали
Задний воздуховод
Заводской номер
90245583
Количество на модель
1
№
27
Название детали
Задний воздуховод
Заводской номер
90245584
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Соединительный блок верхний | 96109717 | 1 | 1 | 1 | |||
| 2 | Боковой воздуховод | 96109711 | 1 | 1 | 2 | |||
| 3 | Боковой воздуховод | 96109712 | 1 | 1 | 3 | |||
| 4 | Воздуховод обдува лобового стекла | 96109713 | 1 | 1 | 4 | |||
| 5 | Воздуховод обдува лобового стекла | 96109714 | 1 | 1 | 5 | |||
| 6 | Воздуховод боковой | 96119725 | 1 | 1 | 6 | |||
| 7 | Воздуховод боковой | 96119724 | 1 | 1 | 7 | |||
| 8 | Воздуховод панели приборов | 96109703 | 1 | 1 | 8 | |||
| 9 | Воздуховод панели приборов | 96109704 | 1 | 1 | 9 | |||
| 12 | Молдинг панели приборов | 96124158-В | 1 | 1 | 12 | |||
| 12 | Окантовка панели приборов | 96124159-В | 1 | 1 | 12 | |||
| 13 | Обивка двери | 96155242 | 1 | 1 | 13 | |||
| 13 | Обивка двери | 96155244 | 1 | 1 | 13 | |||
| 14 | Коллектор вентиляции внутренний | 96155329 | 1 | 1 | 14 | |||
| 14 | Коллектор вентиляции внутренний | 96155330 | 1 | 1 | 14 | |||
| 15 | Накладка сопла двери | 96155224 | 1 | 1 | 15 | |||
| 15 | Крышка | 96155223 | 1 | 1 | 15 | |||
| 17 | Решетка обогрева передней двери | 96155219 | 1 | 1 | 17 | |||
| 17 | Решетка обогрева передней двери | 96155220 | 1 | 1 | 17 | |||
| 19 | Коллектор вентиляционный внешний | 96148255 | 1 | 1 | 19 | |||
| 19 | Коллектор вентиляционный внешний | 96148256 | 1 | 1 | 19 | |||
| 20 | Соединитель заднего прохода | 96165705-А | 1 | 1 | 20 | |||
| 20 | Соединитель заднего прохода | 96179198 | 1 | 1 | 20 | |||
| 21 | Нижняя камера | 96138630 | 1 | 1 | 21 | |||
| 21 | Нижняя камера | 96109911 | 1 | 1 | 21 | |||
| 22 | Крышка воздушного кондиционера | 96167288 | 1 | 1 | 22 | |||
| 22 | Крышка воздушного кондиционера | 96208965 | 1 | 1 | 22 | |||
| 23 | Держатель | 90099084 | 1 | 1 | 23 | |||
| 24 | Винт | 90051622 | 2 | 2 | 24 | |||
| 25 | Изоляция | 90221104 | 1 | 1 | 25 | |||
| 26 | Изоляция | 90221105 | 2 | 2 | 26 | |||
| 27 | Задний воздуховод | 90245583 | 1 | 1 | 27 | |||
| 27 | Задний воздуховод | 90245584 | 1 | 1 | 27 |
