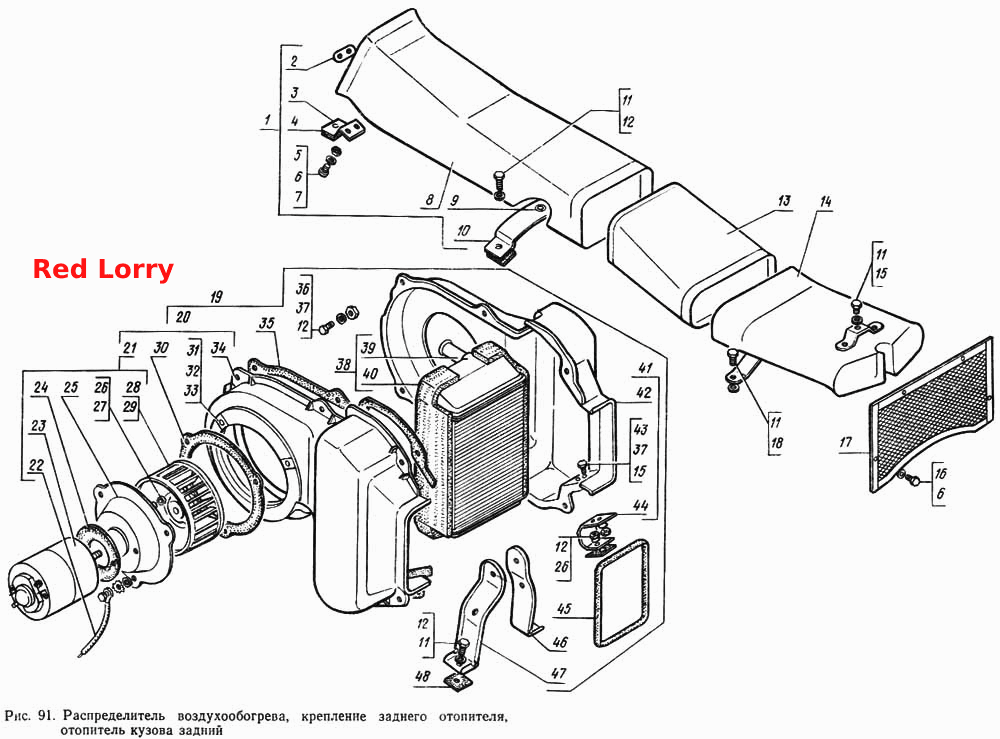

Распределитель воздухообогрева, крепление заднего отопителя, отопитель кузова задний
100%
Название детали
Распределитель заднего отопителя в сборе
Заводской номер
14-8103060
Количество на модель
1
№
1
Название детали
Шайба опорная крепления кронштейна распределителя
Заводской номер
14-8103090
Количество на модель
1
№
2
Название детали
Кронштейн крепления распределителя
Заводской номер
14-8103082
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
14-8103086
Количество на модель
1
№
4
Название детали
Винт М5-6gх12 ОСТ 37.001.130-81
Заводской номер
224598-П29
Количество на модель
4
№
5
Название детали
Шайба 5
Заводской номер
252153-П29
Количество на модель
4
№
6
Название детали
Гайка М5
Заводской номер
250763-П29
Количество на модель
4
№
7
Название детали
Распределитель заднего отопителя
Заводской номер
14-8103062
Количество на модель
1
№
8
Название детали
Шайба 5 ОСТ 37.001.144-96
Заводской номер
252003-П29
Количество на модель
1
№
9
Название детали
Кронштейн крепления распределителя заднего отопителя задний
Заводской номер
14-8103084
Количество на модель
1
№
10
Название детали
Болт M- x
Заводской номер
290487-П29
Количество на модель
2
№
11
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
2
№
12
Название детали
Коллектор распределителя заднего отопителя
Заводской номер
14-8103102
Количество на модель
1
№
13
Название детали
Патрубок распределителя заднего отопителя в сборе
Заводской номер
14-8103120
Количество на модель
1
№
14
Название детали
Шайба .Л
Заводской номер
252154-П29
Количество на модель
1
№
15
Название детали
Винт М5Х10
Заводской номер
224597-П4
Количество на модель
4
№
16
Название детали
Облицовка патрубка распределителя заднего отопителя в сборе
Заводской номер
14-8103150
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
66-6803206
Количество на модель
2
№
18
Название детали
Отопителя кузова задний в сборе
Заводской номер
14-8110010
Количество на модель
1
№
19
Название детали
Кожух радиатора заднего отопителя в сборе
Заводской номер
14-8110100
Количество на модель
1
№
20
Название детали
Электродвигатель заднего отопителя с ротором в сборе
Заводской номер
14-8110178
Количество на модель
1
№
21
Название детали
Провод «массы» в сборе
Заводской номер
14-3724076
Количество на модель
1
№
22
Название детали
Электродвигатель заднего отопителя в сборе (13-03-8101180)
Заводской номер
МЭ-218-В
Количество на модель
1
№
23
Название детали
Прокладка электродвигателя вентилятора
Заводской номер
21-8102232
Количество на модель
1
№
24
Название детали
Диск электродвигателя заднего отопителя
Заводской номер
13-8102238
Количество на модель
1
№
25
Название детали
Гайка М5-6Н ОСТ 37.001.124-93
Заводской номер
250464-П29
Количество на модель
1
№
26
Название детали
Шайба 5
Заводской номер
252268-П29
Количество на модель
2
№
27
Название детали
Ротор вентилятора заднего отопителя в сборе
Заводской номер
52-8102030-01
Количество на модель
1
№
28
Название детали
Винт М5-6gх8
Заводской номер
242469-П29
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
13-8102240
Количество на модель
1
№
30
Название детали
Болт М6-6gх25
Заводской номер
290509-П29
Количество на модель
3
№
31
Название детали
Гайка М6 специальная
Заводской номер
292685-П
Количество на модель
3
№
32
Название детали
Шайба 6 ОСТ 37.001.146-75
Заводской номер
252274-П29
Количество на модель
1
№
33
Название детали
Кожух радиатора заднего отопителя
Заводской номер
14-8110104
Количество на модель
1
№
34
Название детали
Прокладка крышки кожуха радиатора заднего отопителя
Заводской номер
14-8110114
Количество на модель
1
№
35
Название детали
Болт М6-6gх25 ОСТ 37.001.123-96
Заводской номер
201422-П29
Количество на модель
6
№
36
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
2
№
37
Название детали
Гайка М6
Заводской номер
250502-П29
Количество на модель
6
№
37
Название детали
Радиатор с прокладками в сборе
Заводской номер
14-8110056
Количество на модель
1
№
38
Название детали
Радиатор заднего отопителя в сборе
Заводской номер
14-8110060
Количество на модель
1
№
39
Название детали
Прокладка радиатора отопителя
Заводской номер
14-8110454
Количество на модель
2
№
40
Название детали
Крышка кожуха радиатора заднего отопителя в сборе
Заводской номер
14-8110106
Количество на модель
1
№
41
Название детали
Крышка кожуха радиатора заднего отопителя
Заводской номер
14-8110108
Количество на модель
1
№
42
Название детали
Болт М6-6gх14
Заводской номер
290502-П29
Количество на модель
2
№
43
Название детали
Кронштейн крепления заднего отопителя задний
Заводской номер
14-8107106
Количество на модель
1
№
44
Название детали
Прокладка патрубка заднего отопителя
Заводской номер
14-8110160
Количество на модель
2
№
45
Название детали
Кронштейн крепления заднего отопителя правый
Заводской номер
14-8107100
Количество на модель
1
№
46
Название детали
Кронштейн крепления, заднего отопителя левый
Заводской номер
14-8107101
Количество на модель
1
№
47
Название детали
Прокладка кронштейна
Заводской номер
14-8107104
Количество на модель
3
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Распределитель заднего отопителя в сборе | 14-8103060 | 1 | 1 | 1 | |||
| 2 | Шайба опорная крепления кронштейна распределителя | 14-8103090 | 1 | 1 | 2 | |||
| 3 | Кронштейн крепления распределителя | 14-8103082 | 1 | 1 | 3 | |||
| 4 | Прокладка | 14-8103086 | 1 | 1 | 4 | |||
| 5 | Винт М5-6gх12 ОСТ 37.001.130-81 | 224598-П29 | 4 | 4 | 5 | |||
| 6 | Шайба 5 | 252153-П29 | 4 | 4 | 6 | |||
| 7 | Гайка М5 | 250763-П29 | 4 | 4 | 7 | |||
| 8 | Распределитель заднего отопителя | 14-8103062 | 1 | 1 | 8 | |||
| 9 | Шайба 5 ОСТ 37.001.144-96 | 252003-П29 | 1 | 1 | 9 | |||
| 10 | Кронштейн крепления распределителя заднего отопителя задний | 14-8103084 | 1 | 1 | 10 | |||
| 11 | Болт M- x | 290487-П29 | 2 | 2 | 11 | |||
| 12 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 2 | 2 | 12 | |||
| 13 | Коллектор распределителя заднего отопителя | 14-8103102 | 1 | 1 | 13 | |||
| 14 | Патрубок распределителя заднего отопителя в сборе | 14-8103120 | 1 | 1 | 14 | |||
| 15 | Шайба .Л | 252154-П29 | 1 | 1 | 15 | |||
| 16 | Винт М5Х10 | 224597-П4 | 4 | 4 | 16 | |||
| 17 | Облицовка патрубка распределителя заднего отопителя в сборе | 14-8103150 | 1 | 1 | 17 | |||
| 18 | Прокладка | 66-6803206 | 2 | 2 | 18 | |||
| 19 | Отопителя кузова задний в сборе | 14-8110010 | 1 | 1 | 19 | |||
| 20 | Кожух радиатора заднего отопителя в сборе | 14-8110100 | 1 | 1 | 20 | |||
| 21 | Электродвигатель заднего отопителя с ротором в сборе | 14-8110178 | 1 | 1 | 21 | |||
| 22 | Провод «массы» в сборе | 14-3724076 | 1 | 1 | 22 | |||
| 23 | Электродвигатель заднего отопителя в сборе (13-03-8101180) | МЭ-218-В | 1 | 1 | 23 | |||
| 24 | Прокладка электродвигателя вентилятора | 21-8102232 | 1 | 1 | 24 | |||
| 25 | Диск электродвигателя заднего отопителя | 13-8102238 | 1 | 1 | 25 | |||
| 26 | Гайка М5-6Н ОСТ 37.001.124-93 | 250464-П29 | 1 | 1 | 26 | |||
| 27 | Шайба 5 | 252268-П29 | 2 | 2 | 27 | |||
| 28 | Ротор вентилятора заднего отопителя в сборе | 52-8102030-01 | 1 | 1 | 28 | |||
| 29 | Винт М5-6gх8 | 242469-П29 | 1 | 1 | 29 | |||
| 30 | Прокладка | 13-8102240 | 1 | 1 | 30 | |||
| 31 | Болт М6-6gх25 | 290509-П29 | 3 | 3 | 31 | |||
| 32 | Гайка М6 специальная | 292685-П | 3 | 3 | 32 | |||
| 33 | Шайба 6 ОСТ 37.001.146-75 | 252274-П29 | 1 | 1 | 33 | |||
| 34 | Кожух радиатора заднего отопителя | 14-8110104 | 1 | 1 | 34 | |||
| 35 | Прокладка крышки кожуха радиатора заднего отопителя | 14-8110114 | 1 | 1 | 35 | |||
| 36 | Болт М6-6gх25 ОСТ 37.001.123-96 | 201422-П29 | 6 | 6 | 36 | |||
| 37 | Орех М | 250508-П29 | 2 | 2 | 37 | |||
| 37 | Гайка М6 | 250502-П29 | 6 | 6 | 37 | |||
| 38 | Радиатор с прокладками в сборе | 14-8110056 | 1 | 1 | 38 | |||
| 39 | Радиатор заднего отопителя в сборе | 14-8110060 | 1 | 1 | 39 | |||
| 40 | Прокладка радиатора отопителя | 14-8110454 | 2 | 2 | 40 | |||
| 41 | Крышка кожуха радиатора заднего отопителя в сборе | 14-8110106 | 1 | 1 | 41 | |||
| 42 | Крышка кожуха радиатора заднего отопителя | 14-8110108 | 1 | 1 | 42 | |||
| 43 | Болт М6-6gх14 | 290502-П29 | 2 | 2 | 43 | |||
| 44 | Кронштейн крепления заднего отопителя задний | 14-8107106 | 1 | 1 | 44 | |||
| 45 | Прокладка патрубка заднего отопителя | 14-8110160 | 2 | 2 | 45 | |||
| 46 | Кронштейн крепления заднего отопителя правый | 14-8107100 | 1 | 1 | 46 | |||
| 47 | Кронштейн крепления, заднего отопителя левый | 14-8107101 | 1 | 1 | 47 | |||
| 48 | Прокладка кронштейна | 14-8107104 | 3 | 3 | 48 |
