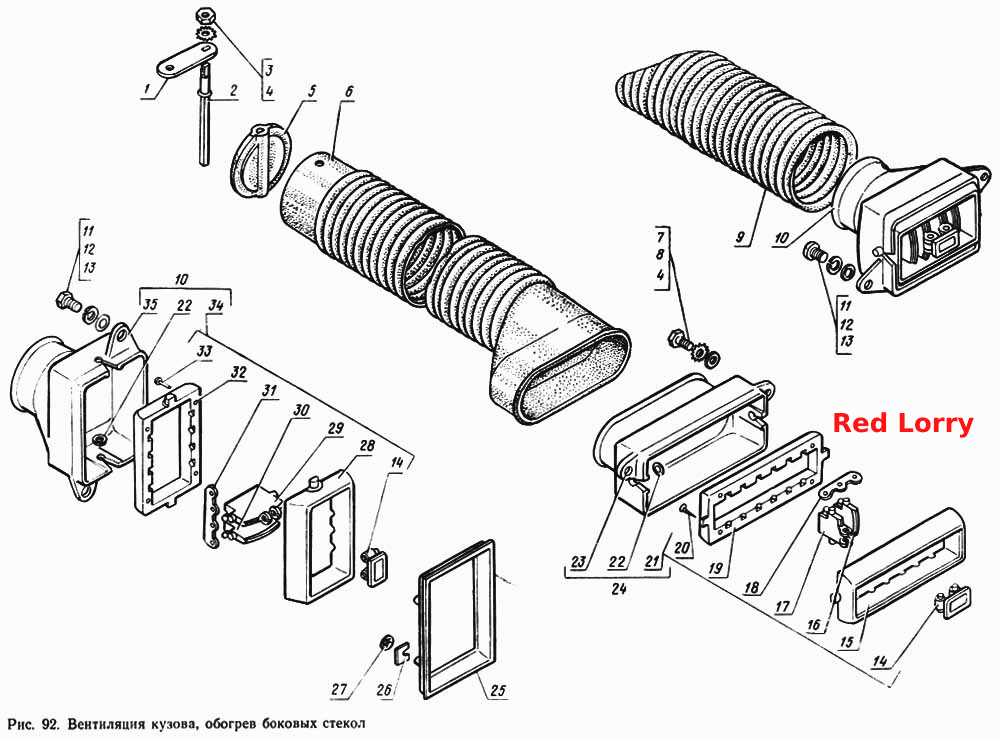

Вентиляция кузова, обогрев боковых стекол
100%
Название детали
Поводок оси заслонки вентиляции кузова
Заводской номер
14-8104158
Количество на модель
1
№
1
Название детали
Ось заслонки вентиляции кузова
Заводской номер
14-8104152
Количество на модель
1
№
2
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
1
№
3
Название детали
Шайба 6 ОСТ 37.001.146-75
Заводской номер
252274-П29
Количество на модель
1
№
4
Название детали
Заслонка вентиляции кузова
Заводской номер
14-8104146
Количество на модель
1
№
5
Название детали
Шланг патрубка воздухопровода вентиляции кузова
Заводской номер
14-8104174
Количество на модель
1
№
6
Название детали
Болт М6-6gх10
Заводской номер
201415-П29
Количество на модель
2
№
7
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
2
№
8
Название детали
Шланг патрубка воздухопровода
Заводской номер
14-8108120
Количество на модель
2
№
9
Название детали
Патрубок воздухопровода боковой в сборе
Заводской номер
14-8108090
Количество на модель
2
№
10
Название детали
Винт М5-6gх12 ОСТ 37.001.130-81
Заводской номер
224598-П29
Количество на модель
4
№
11
Название детали
Шайба 5 ОСТ 37.001.144-96
Заводской номер
252003-П29
Количество на модель
4
№
12
Название детали
Шайба 5
Заводской номер
252153-П29
Количество на модель
4
№
13
Название детали
Ручка заслонки сопла в сборе
Заводской номер
14-8108112
Количество на модель
1
№
14
Название детали
Корпус сопла патрубка воздухопровода вентиляции кузова
Заводской номер
14-8104312
Количество на модель
1
№
15
Название детали
Заслонка сопла направляющая № 2
Заводской номер
14-8104321
Количество на модель
4
№
16
Название детали
Заслонка сопла направляющая № 1
Заводской номер
14-8104320
Количество на модель
2
№
17
Название детали
Поводок заслонок сопла
Заводской номер
14-8104322
Количество на модель
2
№
18
Название детали
Крышка корпуса сопла воздухопровода вентиляции кузова
Заводской номер
14-8104314
Количество на модель
1
№
19
Название детали
Шуруп 3Х12
Заводской номер
247520-П29
Количество на модель
1
№
20
Название детали
Сопло патрубка воздухопровода вентиляции кузова в сборе
Заводской номер
14-8104310
Количество на модель
1
№
21
Название детали
Шайба б
Заводской номер
293228-П29
Количество на модель
1
№
22
Название детали
Патрубок воздухопровода вентиляции кузова
Заводской номер
14-8104302
Количество на модель
1
№
23
Название детали
Патрубок воздухопровода вентиляции кузова в сборе
Заводской номер
14-8104300
Количество на модель
1
№
24
Название детали
Облицовка патрубка воздухопровода
Заводской номер
14-8108118
Количество на модель
1
№
25
Название детали
Пластина крепления облицовки патрубка воздухопровода
Заводской номер
14-8108092
Количество на модель
3
№
26
Название детали
Стопор оси
Заводской номер
293025-П2
Количество на модель
4
№
27
Название детали
Корпус сопла патрубка воздухопровода
Заводской номер
14-8108102
Количество на модель
2
№
28
Название детали
Заслонка сопла направляющая № 2
Заводской номер
14-8108108
Количество на модель
4
№
29
Название детали
Заслонка сопла направляющая № 1
Заводской номер
14-8108106
Количество на модель
4
№
30
Название детали
Поводок заслонок сопла
Заводской номер
14-8108110
Количество на модель
2
№
31
Название детали
Крышка корпуса сопла патрубка
Заводской номер
14-8108104
Количество на модель
2
№
32
Название детали
Шуруп 3Х18
Заводской номер
247982-П29
Количество на модель
8
№
33
Название детали
Сопло патрубка воздухопровода в сборе
Заводской номер
14-8108100
Количество на модель
2
№
34
Название детали
Патрубок воздухопровода боковой
Заводской номер
14-8108094
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поводок оси заслонки вентиляции кузова | 14-8104158 | 1 | 1 | 1 | |||
| 2 | Ось заслонки вентиляции кузова | 14-8104152 | 1 | 1 | 2 | |||
| 3 | Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 1 | 1 | 3 | |||
| 4 | Шайба 6 ОСТ 37.001.146-75 | 252274-П29 | 1 | 1 | 4 | |||
| 5 | Заслонка вентиляции кузова | 14-8104146 | 1 | 1 | 5 | |||
| 6 | Шланг патрубка воздухопровода вентиляции кузова | 14-8104174 | 1 | 1 | 6 | |||
| 7 | Болт М6-6gх10 | 201415-П29 | 2 | 2 | 7 | |||
| 8 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 2 | 2 | 8 | |||
| 9 | Шланг патрубка воздухопровода | 14-8108120 | 2 | 2 | 9 | |||
| 10 | Патрубок воздухопровода боковой в сборе | 14-8108090 | 2 | 2 | 10 | |||
| 11 | Винт М5-6gх12 ОСТ 37.001.130-81 | 224598-П29 | 4 | 4 | 11 | |||
| 12 | Шайба 5 ОСТ 37.001.144-96 | 252003-П29 | 4 | 4 | 12 | |||
| 13 | Шайба 5 | 252153-П29 | 4 | 4 | 13 | |||
| 14 | Ручка заслонки сопла в сборе | 14-8108112 | 1 | 1 | 14 | |||
| 15 | Корпус сопла патрубка воздухопровода вентиляции кузова | 14-8104312 | 1 | 1 | 15 | |||
| 16 | Заслонка сопла направляющая № 2 | 14-8104321 | 4 | 4 | 16 | |||
| 17 | Заслонка сопла направляющая № 1 | 14-8104320 | 2 | 2 | 17 | |||
| 18 | Поводок заслонок сопла | 14-8104322 | 2 | 2 | 18 | |||
| 19 | Крышка корпуса сопла воздухопровода вентиляции кузова | 14-8104314 | 1 | 1 | 19 | |||
| 20 | Шуруп 3Х12 | 247520-П29 | 1 | 1 | 20 | |||
| 21 | Сопло патрубка воздухопровода вентиляции кузова в сборе | 14-8104310 | 1 | 1 | 21 | |||
| 22 | Шайба б | 293228-П29 | 1 | 1 | 22 | |||
| 23 | Патрубок воздухопровода вентиляции кузова | 14-8104302 | 1 | 1 | 23 | |||
| 24 | Патрубок воздухопровода вентиляции кузова в сборе | 14-8104300 | 1 | 1 | 24 | |||
| 25 | Облицовка патрубка воздухопровода | 14-8108118 | 1 | 1 | 25 | |||
| 26 | Пластина крепления облицовки патрубка воздухопровода | 14-8108092 | 3 | 3 | 26 | |||
| 27 | Стопор оси | 293025-П2 | 4 | 4 | 27 | |||
| 28 | Корпус сопла патрубка воздухопровода | 14-8108102 | 2 | 2 | 28 | |||
| 29 | Заслонка сопла направляющая № 2 | 14-8108108 | 4 | 4 | 29 | |||
| 30 | Заслонка сопла направляющая № 1 | 14-8108106 | 4 | 4 | 30 | |||
| 31 | Поводок заслонок сопла | 14-8108110 | 2 | 2 | 31 | |||
| 32 | Крышка корпуса сопла патрубка | 14-8108104 | 2 | 2 | 32 | |||
| 33 | Шуруп 3Х18 | 247982-П29 | 8 | 8 | 33 | |||
| 34 | Сопло патрубка воздухопровода в сборе | 14-8108100 | 2 | 2 | 34 | |||
| 35 | Патрубок воздухопровода боковой | 14-8108094 | 2 | 2 | 35 |
