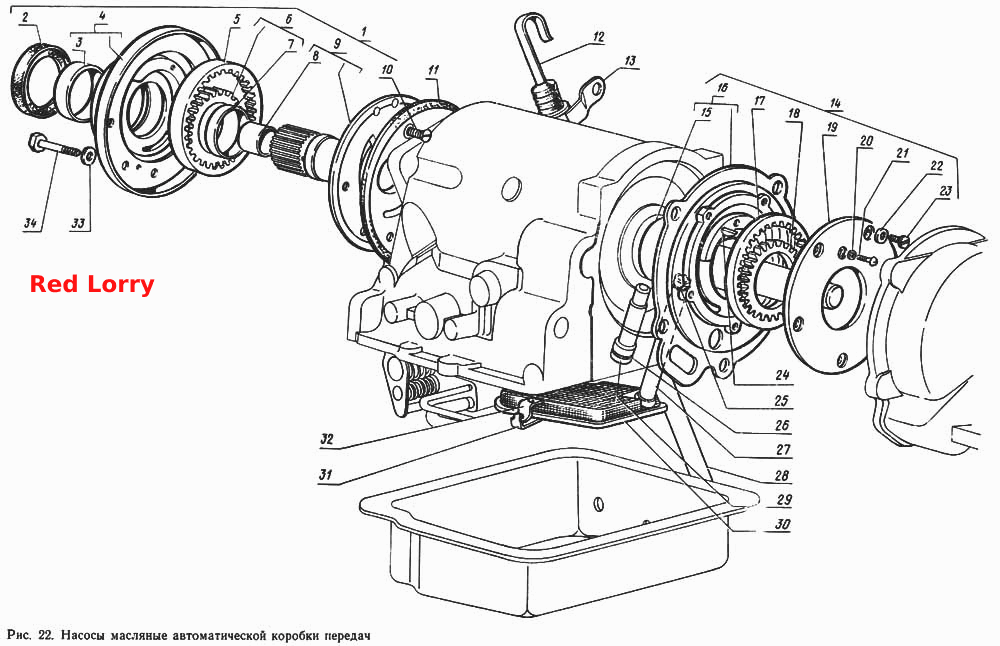

Насосы масляные автоматической коробки передач
100%
Название детали
Насос масляный передний в сборе
Заводской номер
13-1704010
Количество на модель
1
№
1
Название детали
Сальник переднего масляного насоса в сборе
Заводской номер
21-1704020-А
Количество на модель
1
№
2
Название детали
Втулка корпуса
Заводской номер
21-1704018
Количество на модель
1
№
3
Название детали
Корпус переднего масляного насоса со втулкой в сборе
Заводской номер
21-1704013
Количество на модель
1
№
4
Название детали
Шестерня ведомая переднего масляного насоса
Заводской номер
21-1704035
Количество на модель
1
№
5
Название детали
Шестерня ведущая переднего насоса со втулкой в сборе
Заводской номер
21-1704028
Количество на модель
1
№
6
Название детали
Втулка ведущей шестерни
Заводской номер
21-1704032
Количество на модель
1
№
7
Название детали
Втулка реактивного вала
Заводской номер
13-1709140
Количество на модель
1
№
8
Название детали
Вал реактивный со втулкой в сборе
Заводской номер
13-1709137
Количество на модель
1
№
9
Название детали
Винт М5-6gх12
Заводской номер
221578-П29
Количество на модель
2
№
10
Название детали
Прокладка переднего насоса
Заводской номер
13-1704040
Количество на модель
1
№
11
Название детали
Указатель уровня масла в сборе
Заводской номер
13-1704290
Количество на модель
1
№
12
Название детали
Кронштейн маслоналивной трубы
Заводской номер
13-1704287
Количество на модель
1
№
13
Название детали
Насос масляный задний в сборе
Заводской номер
13-1704050
Количество на модель
1
№
14
Название детали
Втулка корпуса
Заводской номер
21-1704058
Количество на модель
1
№
15
Название детали
Корпус заднего насоса со втулкой в сборе
Заводской номер
13-1704053
Количество на модель
1
№
16
Название детали
Шестерня ведомая заднего насоса
Заводской номер
13-1704085
Количество на модель
1
№
17
Название детали
Шестерня ведущая заднего насоса
Заводской номер
13-1704080
Количество на модель
1
№
18
Название детали
Крышка корпуса заднего насоса
Заводской номер
13-1704090
Количество на модель
1
№
19
Название детали
Шайба 4Л ОСТ 37.001.115-75
Заводской номер
252152-П2
Количество на модель
1
№
20
Название детали
Винт М- х
Заводской номер
220054-П29
Количество на модель
1
№
21
Название детали
Шайба стопорная 5
Заводской номер
252268-П8
Количество на модель
5
№
22
Название детали
Винт М5-6gх16
Заводской номер
224600-П29
Количество на модель
5
№
23
Название детали
Шпонка 3Х6,5Х16
Заводской номер
296051-П
Количество на модель
1
№
24
Название детали
Кольцо уплотнительное маслоприемной трубы заднего насоса
Заводской номер
21-1704098
Количество на модель
1
№
25
Название детали
Кольцо уплотнительное маслонагнетательной трубы заднего насоса
Заводской номер
21-1704094
Количество на модель
1
№
26
Название детали
Труба приемная заднего насоса
Заводской номер
21-1704096-А
Количество на модель
1
№
27
Название детали
Труба маслоналивная с гайкой в сборе
Заводской номер
14-1704280
Количество на модель
1
№
28
Название детали
Труба нагнетательная заднего насоса
Заводской номер
24-1704092-А
Количество на модель
1
№
29
Название детали
Маслоприемник
Заводской номер
21-1704100
Количество на модель
1
№
30
Название детали
Пружина крепления маслоприемника
Заводской номер
21-1704123
Количество на модель
1
№
31
Название детали
Скоба крепления маслоприемника
Заводской номер
21-1704119
Количество на модель
1
№
32
Название детали
Шайба 8
Заводской номер
293271-П29
Количество на модель
4
№
33
Название детали
Болт крепления переднего насоса
Заводской номер
21-1704037
Количество на модель
4
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос масляный передний в сборе | 13-1704010 | 1 | 1 | 1 | |||
| 2 | Сальник переднего масляного насоса в сборе | 21-1704020-А | 1 | 1 | 2 | |||
| 3 | Втулка корпуса | 21-1704018 | 1 | 1 | 3 | |||
| 4 | Корпус переднего масляного насоса со втулкой в сборе | 21-1704013 | 1 | 1 | 4 | |||
| 5 | Шестерня ведомая переднего масляного насоса | 21-1704035 | 1 | 1 | 5 | |||
| 6 | Шестерня ведущая переднего насоса со втулкой в сборе | 21-1704028 | 1 | 1 | 6 | |||
| 7 | Втулка ведущей шестерни | 21-1704032 | 1 | 1 | 7 | |||
| 8 | Втулка реактивного вала | 13-1709140 | 1 | 1 | 8 | |||
| 9 | Вал реактивный со втулкой в сборе | 13-1709137 | 1 | 1 | 9 | |||
| 10 | Винт М5-6gх12 | 221578-П29 | 2 | 2 | 10 | |||
| 11 | Прокладка переднего насоса | 13-1704040 | 1 | 1 | 11 | |||
| 12 | Указатель уровня масла в сборе | 13-1704290 | 1 | 1 | 12 | |||
| 13 | Кронштейн маслоналивной трубы | 13-1704287 | 1 | 1 | 13 | |||
| 14 | Насос масляный задний в сборе | 13-1704050 | 1 | 1 | 14 | |||
| 15 | Втулка корпуса | 21-1704058 | 1 | 1 | 15 | |||
| 16 | Корпус заднего насоса со втулкой в сборе | 13-1704053 | 1 | 1 | 16 | |||
| 17 | Шестерня ведомая заднего насоса | 13-1704085 | 1 | 1 | 17 | |||
| 18 | Шестерня ведущая заднего насоса | 13-1704080 | 1 | 1 | 18 | |||
| 19 | Крышка корпуса заднего насоса | 13-1704090 | 1 | 1 | 19 | |||
| 20 | Шайба 4Л ОСТ 37.001.115-75 | 252152-П2 | 1 | 1 | 20 | |||
| 21 | Винт М- х | 220054-П29 | 1 | 1 | 21 | |||
| 22 | Шайба стопорная 5 | 252268-П8 | 5 | 5 | 22 | |||
| 23 | Винт М5-6gх16 | 224600-П29 | 5 | 5 | 23 | |||
| 24 | Шпонка 3Х6,5Х16 | 296051-П | 1 | 1 | 24 | |||
| 25 | Кольцо уплотнительное маслоприемной трубы заднего насоса | 21-1704098 | 1 | 1 | 25 | |||
| 26 | Кольцо уплотнительное маслонагнетательной трубы заднего насоса | 21-1704094 | 1 | 1 | 26 | |||
| 27 | Труба приемная заднего насоса | 21-1704096-А | 1 | 1 | 27 | |||
| 28 | Труба маслоналивная с гайкой в сборе | 14-1704280 | 1 | 1 | 28 | |||
| 29 | Труба нагнетательная заднего насоса | 24-1704092-А | 1 | 1 | 29 | |||
| 30 | Маслоприемник | 21-1704100 | 1 | 1 | 30 | |||
| 31 | Пружина крепления маслоприемника | 21-1704123 | 1 | 1 | 31 | |||
| 32 | Скоба крепления маслоприемника | 21-1704119 | 1 | 1 | 32 | |||
| 33 | Шайба 8 | 293271-П29 | 4 | 4 | 33 | |||
| 34 | Болт крепления переднего насоса | 21-1704037 | 4 | 4 | 34 |
