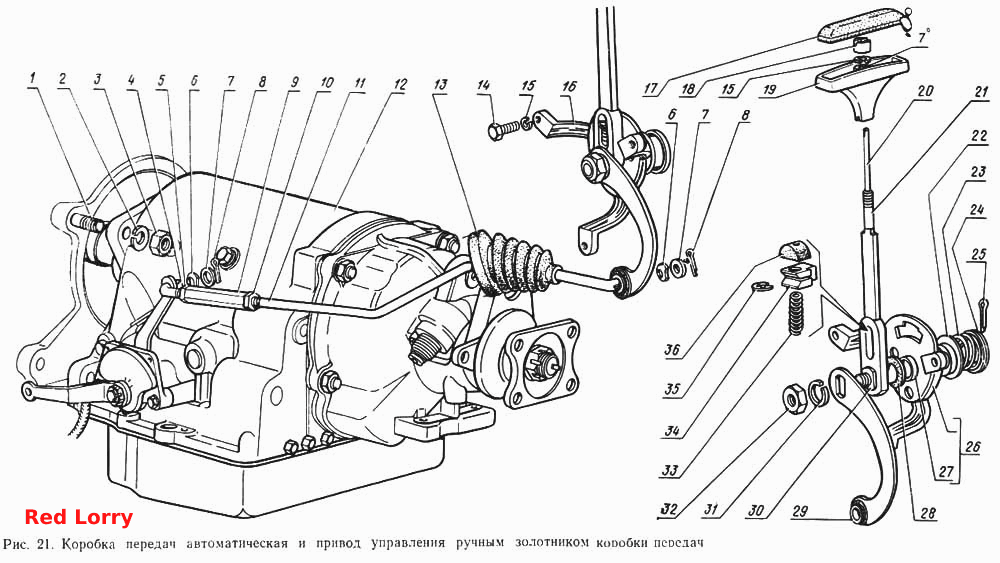

Коробка передач автоматическая и привод управления ручным золотником коробки передач
100%
Название детали
Шпилька М12х1,25х35
Заводской номер
291849-П2
Количество на модель
4
№
1
Название детали
Шайба 12
Заводской номер
252157-П29
Количество на модель
4
№
2
Название детали
Гайка М12х1,25-6Н
Заводской номер
251815-П29
Количество на модель
4
№
3
Название детали
Тяга передняя
Заводской номер
24-24-1703554
Количество на модель
1
№
4
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250611-П29
Количество на модель
1
№
5
Название детали
Шайба нажимная тяги включения передач
Заводской номер
20-1703168
Количество на модель
2
№
6
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
3
№
7
Название детали
Шплинт 3,2х20
Заводской номер
258039-П29
Количество на модель
2
№
8
Название детали
Муфта соединительная
Заводской номер
23А-1602118
Количество на модель
1
№
9
Название детали
Гайка М8Х1
Заводской номер
292733-П29
Количество на модель
1
№
10
Название детали
Тяга задняя
Заводской номер
14-1703556
Количество на модель
1
№
11
Название детали
Коробка передач в сборе
Заводской номер
14-1700010
Количество на модель
1
№
12
Название детали
Уплотнитель пола
Заводской номер
14-5101535
Количество на модель
1
№
13
Название детали
Болт М8-6gх20 ОСТ 37.001.123-96
Заводской номер
201456-П29
Количество на модель
3
№
14
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
4
№
15
Название детали
Механизм переключения ручного золотника в сборе
Заводской номер
14-1703510
Количество на модель
1
№
16
Название детали
Кнопка рычага переключения
Заводской номер
14-1703570-01
Количество на модель
1
№
17
Название детали
Гайка М8
Заводской номер
292102-П29
Количество на модель
1
№
18
Название детали
Рукоятка рычага переключения в сборе
Заводской номер
14-1703560
Количество на модель
1
№
19
Название детали
Тяга рычага
Заводской номер
14-1703572
Количество на модель
1
№
20
Название детали
Рычаг переключения
Заводской номер
14-1703542
Количество на модель
1
№
21
Название детали
Прокладка регулировочная подшипника ведущей шестерни (толщина 0,25 мм)
Заводской номер
12-2402033
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
13-3402076
Количество на модель
1
№
23
Название детали
Шайба 20
Заводской номер
293512-П29
Количество на модель
1
№
24
Название детали
Шплинт 3,2х25 ОСТ 37.001.171-93
Заводской номер
258040-П29
Количество на модель
1
№
25
Название детали
Кронштейн механизма переключения в сборе
Заводской номер
14-1703511
Количество на модель
1
№
26
Название детали
Втулка 20Х40
Заводской номер
14-1703516
Количество на модель
1
№
27
Название детали
Шайба упорная рычага переключения передач
Заводской номер
14-1703576
Количество на модель
1
№
28
Название детали
Рычаг нижний с подушкой в сборе
Заводской номер
14-1703520
Количество на модель
1
№
29
Название детали
Ось рычагов
Заводской номер
14-1703526
Количество на модель
1
№
30
Название детали
Шайба 14
Заводской номер
252158-П29
Количество на модель
1
№
31
Название детали
Гайка М14х1,5
Заводской номер
250634-П29
Количество на модель
1
№
32
Название детали
Пружина ограничителя
Заводской номер
RА-11587-В1
Количество на модель
1
№
33
Название детали
Ограничитель
Заводской номер
14-1703536
Количество на модель
1
№
34
Название детали
Шайба стопорная ограничителя
Заводской номер
13-1703346
Количество на модель
1
№
35
Название детали
Вкладыш ограничителя
Заводской номер
14-1703573
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шпилька М12х1,25х35 | 291849-П2 | 4 | 4 | 1 | |||
| 2 | Шайба 12 | 252157-П29 | 4 | 4 | 2 | |||
| 3 | Гайка М12х1,25-6Н | 251815-П29 | 4 | 4 | 3 | |||
| 4 | Тяга передняя | 24-24-1703554 | 1 | 1 | 4 | |||
| 5 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250611-П29 | 1 | 1 | 5 | |||
| 6 | Шайба нажимная тяги включения передач | 20-1703168 | 2 | 2 | 6 | |||
| 7 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 3 | 3 | 7 | |||
| 8 | Шплинт 3,2х20 | 258039-П29 | 2 | 2 | 8 | |||
| 9 | Муфта соединительная | 23А-1602118 | 1 | 1 | 9 | |||
| 10 | Гайка М8Х1 | 292733-П29 | 1 | 1 | 10 | |||
| 11 | Тяга задняя | 14-1703556 | 1 | 1 | 11 | |||
| 12 | Коробка передач в сборе | 14-1700010 | 1 | 1 | 12 | |||
| 13 | Уплотнитель пола | 14-5101535 | 1 | 1 | 13 | |||
| 14 | Болт М8-6gх20 ОСТ 37.001.123-96 | 201456-П29 | 3 | 3 | 14 | |||
| 15 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 4 | 4 | 15 | |||
| 16 | Механизм переключения ручного золотника в сборе | 14-1703510 | 1 | 1 | 16 | |||
| 17 | Кнопка рычага переключения | 14-1703570-01 | 1 | 1 | 17 | |||
| 18 | Гайка М8 | 292102-П29 | 1 | 1 | 18 | |||
| 19 | Рукоятка рычага переключения в сборе | 14-1703560 | 1 | 1 | 19 | |||
| 20 | Тяга рычага | 14-1703572 | 1 | 1 | 20 | |||
| 21 | Рычаг переключения | 14-1703542 | 1 | 1 | 21 | |||
| 22 | Прокладка регулировочная подшипника ведущей шестерни (толщина 0,25 мм) | 12-2402033 | 1 | 1 | 22 | |||
| 23 | Пружина | 13-3402076 | 1 | 1 | 23 | |||
| 24 | Шайба 20 | 293512-П29 | 1 | 1 | 24 | |||
| 25 | Шплинт 3,2х25 ОСТ 37.001.171-93 | 258040-П29 | 1 | 1 | 25 | |||
| 26 | Кронштейн механизма переключения в сборе | 14-1703511 | 1 | 1 | 26 | |||
| 27 | Втулка 20Х40 | 14-1703516 | 1 | 1 | 27 | |||
| 28 | Шайба упорная рычага переключения передач | 14-1703576 | 1 | 1 | 28 | |||
| 29 | Рычаг нижний с подушкой в сборе | 14-1703520 | 1 | 1 | 29 | |||
| 30 | Ось рычагов | 14-1703526 | 1 | 1 | 30 | |||
| 31 | Шайба 14 | 252158-П29 | 1 | 1 | 31 | |||
| 32 | Гайка М14х1,5 | 250634-П29 | 1 | 1 | 32 | |||
| 33 | Пружина ограничителя | RА-11587-В1 | 1 | 1 | 33 | |||
| 34 | Ограничитель | 14-1703536 | 1 | 1 | 34 | |||
| 35 | Шайба стопорная ограничителя | 13-1703346 | 1 | 1 | 35 | |||
| 36 | Вкладыш ограничителя | 14-1703573 | 1 | 1 | 36 |
