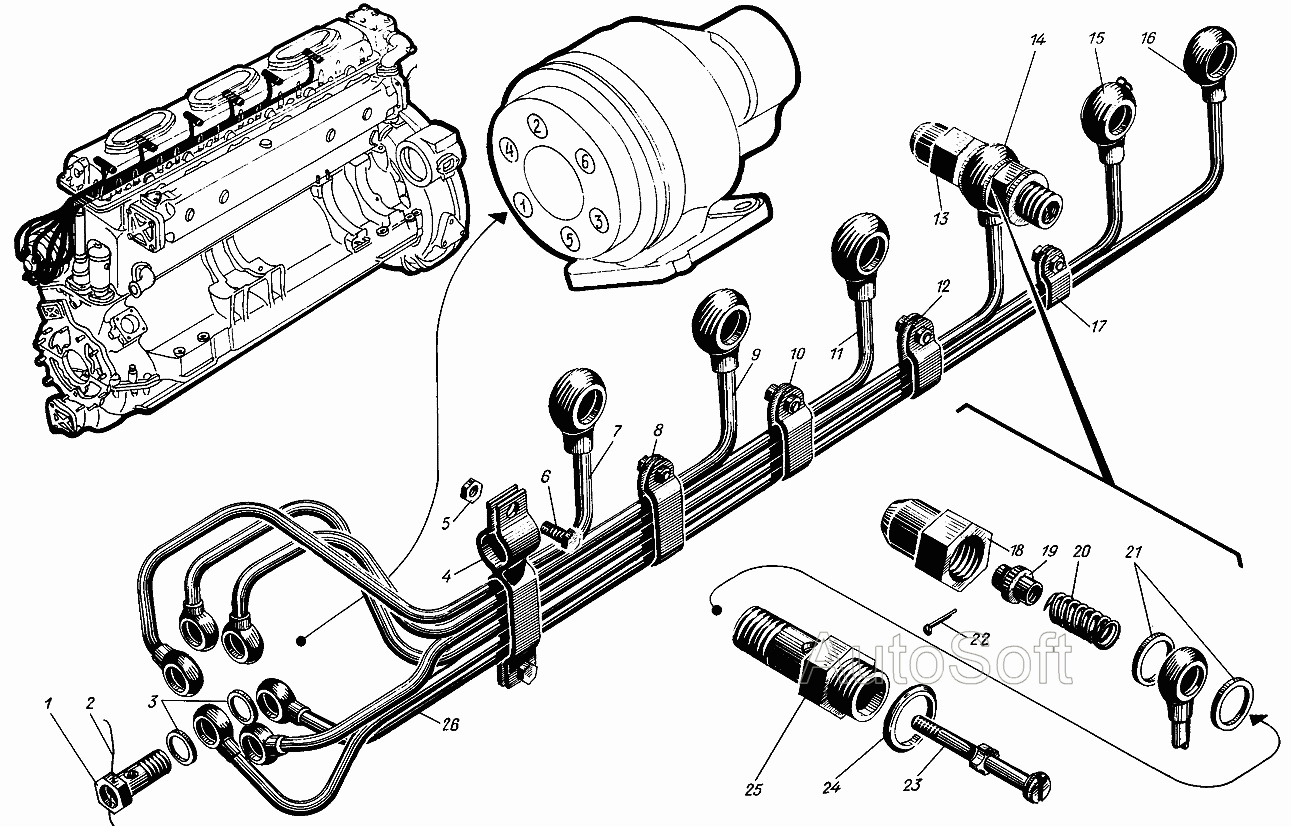

Трубопровод воздушного пуска
100%
Название детали
Зажим
Заводской номер
320-37
Количество на модель
6
№
1
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
3
№
2
Название детали
Кольцо уплотнительное 12х16
Заводской номер
355-06
Количество на модель
12
№
3
Название детали
Хомутик шести трубок
Заводской номер
сб.322-64-1
Количество на модель
1
№
4
Название детали
Орех М
Заводской номер
351-10
Количество на модель
3
№
5
Название детали
Орех М
Заводской номер
351-13
Количество на модель
5
№
5
Название детали
Винт Mx
Заводской номер
356-22
Количество на модель
5
№
6
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
3
№
6
Название детали
Трубка воздушного пуска первого цилиндра
Заводской номер
сб.522-07-1
Количество на модель
1
№
7
Название детали
Хомутик пяти трубок
Заводской номер
322-68
Количество на модель
1
№
8
Название детали
Трубка воздушного пуска второго правого цилиндра
Заводской номер
сб.522-08
Количество на модель
1
№
9
Название детали
Хомутик четырех трубок
Заводской номер
522-67
Количество на модель
1
№
10
Название детали
Трубка воздушного пуска третьего правого цилиндра
Заводской номер
сб.522-09
Количество на модель
1
№
11
Название детали
Хомутик трех трубок
Заводской номер
522-66
Количество на модель
1
№
12
Название детали
Клапан пусковой
Заводской номер
сб.322-13-3
Количество на модель
6
№
13
Название детали
Трубка воздушного пуска четвертого правого цилиндра
Заводской номер
сб.522-10
Количество на модель
1
№
14
Название детали
Трубка воздушного пуска пятого цилиндра
Заводской номер
сб.522-11-1
Количество на модель
1
№
15
Название детали
Трубка воздушного пуска шестого правого цилиндра
Заводской номер
сб.522-12
Количество на модель
1
№
16
Название детали
Хомутик двух трубок
Заводской номер
322-65
Количество на модель
1
№
17
Название детали
Колпачок пускового клапана
Заводской номер
322-37
Количество на модель
6
№
18
Название детали
Гайка пускового клапана
Заводской номер
322-35
Количество на модель
6
№
19
Название детали
Пружина пускового клапана
Заводской номер
322-36-1
Количество на модель
6
№
20
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
12
№
21
Название детали
Шплинт разводной 1,5х12
Заводской номер
354-09
Количество на модель
6
№
22
Название детали
Грибок пускового клапана
Заводской номер
322-34-1
Количество на модель
6
№
23
Название детали
Прокладка
Заводской номер
355-08
Количество на модель
6
№
24
Название детали
Корпус пускового клапана
Заводской номер
322-33-2
Количество на модель
6
№
25
Название детали
Воздухопровод пусковой
Заводской номер
сб.522-15
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Зажим | 320-37 | 6 | 6 | 1 | |||
| 2 | Проволока стопорная | 354-22 | 3 | 3 | 2 | |||
| 3 | Кольцо уплотнительное 12х16 | 355-06 | 12 | 12 | 3 | |||
| 4 | Хомутик шести трубок | сб.322-64-1 | 1 | 1 | 4 | |||
| 5 | Орех М | 351-10 | 3 | 3 | 5 | |||
| 5 | Орех М | 351-13 | 5 | 5 | 5 | |||
| 6 | Винт Mx | 356-22 | 5 | 5 | 6 | |||
| 6 | Винт Mx | 356-46 | 3 | 3 | 6 | |||
| 7 | Трубка воздушного пуска первого цилиндра | сб.522-07-1 | 1 | 1 | 7 | |||
| 8 | Хомутик пяти трубок | 322-68 | 1 | 1 | 8 | |||
| 9 | Трубка воздушного пуска второго правого цилиндра | сб.522-08 | 1 | 1 | 9 | |||
| 10 | Хомутик четырех трубок | 522-67 | 1 | 1 | 10 | |||
| 11 | Трубка воздушного пуска третьего правого цилиндра | сб.522-09 | 1 | 1 | 11 | |||
| 12 | Хомутик трех трубок | 522-66 | 1 | 1 | 12 | |||
| 13 | Клапан пусковой | сб.322-13-3 | 6 | 6 | 13 | |||
| 14 | Трубка воздушного пуска четвертого правого цилиндра | сб.522-10 | 1 | 1 | 14 | |||
| 15 | Трубка воздушного пуска пятого цилиндра | сб.522-11-1 | 1 | 1 | 15 | |||
| 16 | Трубка воздушного пуска шестого правого цилиндра | сб.522-12 | 1 | 1 | 16 | |||
| 17 | Хомутик двух трубок | 322-65 | 1 | 1 | 17 | |||
| 18 | Колпачок пускового клапана | 322-37 | 6 | 6 | 18 | |||
| 19 | Гайка пускового клапана | 322-35 | 6 | 6 | 19 | |||
| 20 | Пружина пускового клапана | 322-36-1 | 6 | 6 | 20 | |||
| 21 | Кольцо уплотнительное х | 355-11 | 12 | 12 | 21 | |||
| 22 | Шплинт разводной 1,5х12 | 354-09 | 6 | 6 | 22 | |||
| 23 | Грибок пускового клапана | 322-34-1 | 6 | 6 | 23 | |||
| 24 | Прокладка | 355-08 | 6 | 6 | 24 | |||
| 25 | Корпус пускового клапана | 322-33-2 | 6 | 6 | 25 | |||
| 26 | Воздухопровод пусковой | сб.522-15 | 1 | 1 | 26 |
