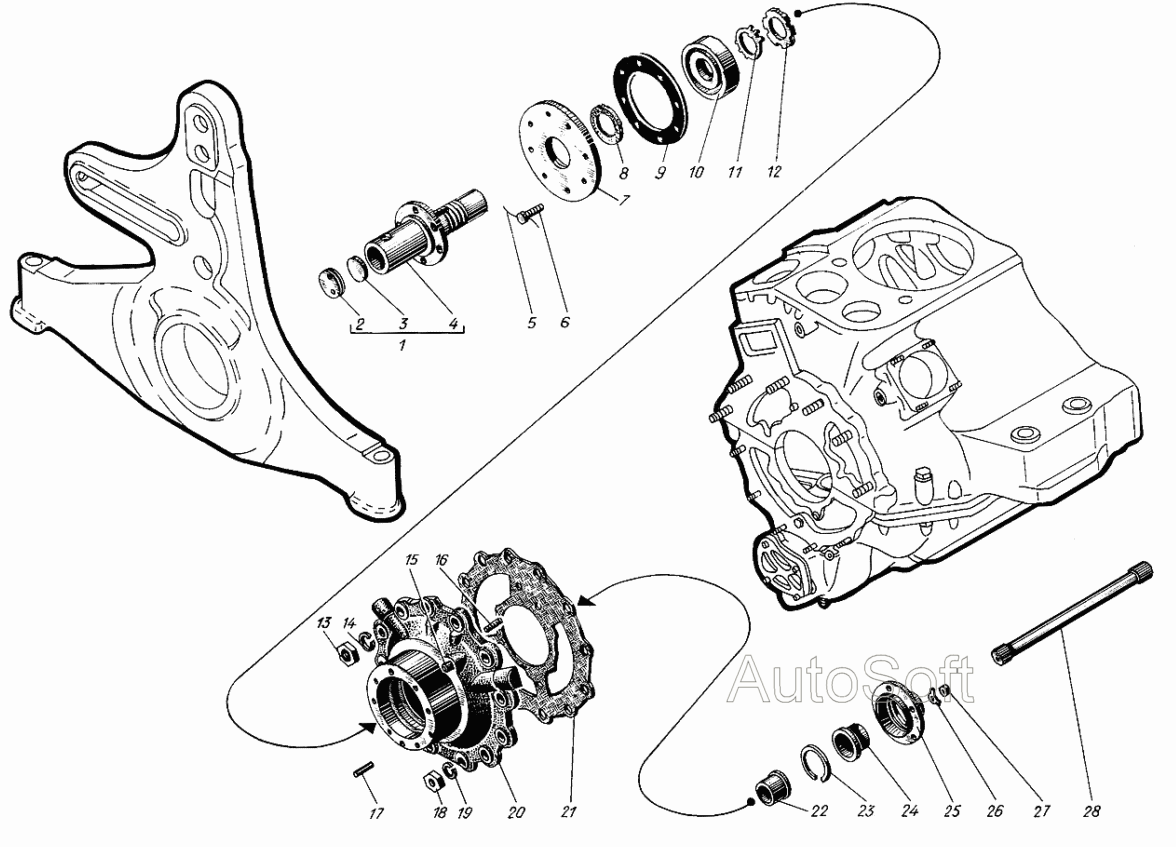

Корпус привода вентилятора
100%
Название детали
Валик привода вентилятора
Заводской номер
сб.514-07
Количество на модель
1
№
1
Название детали
Приводной вал вентилятора в сборе
Заводской номер
сб.514-104
Количество на модель
1
№
1
Название детали
Заглушка
Заводской номер
305-52
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
305-53
Количество на модель
1
№
3
Название детали
Валик привода вентилятора
Заводской номер
514-31-1
Количество на модель
1
№
4
Название детали
Проволока стопорная
Заводской номер
354-22
Количество на модель
1
№
5
Название детали
Болт Mx
Заводской номер
556-14
Количество на модель
8
№
6
Название детали
Корпус сальника
Заводской номер
514-39
Количество на модель
1
№
7
Название детали
Кольцо уплотнительное
Заводской номер
514-38
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
514-37
Количество на модель
1
№
9
Название детали
Шарикоподшипник №К
Заводской номер
514-40
Количество на модель
1
№
10
Название детали
Стопорная шайба для пластин
Заводской номер
514-41
Количество на модель
1
№
11
Название детали
Орех
Заводской номер
514-42
Количество на модель
1
№
12
Название детали
Орех М
Заводской номер
551-03
Количество на модель
6
№
13
Название детали
Шайба пружинная Н
Заводской номер
353-28
Количество на модель
6
№
14
Название детали
Штифт цилиндрический х
Заводской номер
552-04
Количество на модель
1
№
15
Название детали
Шпилька Мх
Заводской номер
550-101
Количество на модель
5
№
16
Название детали
Штифт цилиндрический х
Заводской номер
352-47
Количество на модель
1
№
17
Название детали
Орех М
Заводской номер
351-50
Количество на модель
6
№
18
Название детали
Шайба Т
Заводской номер
353-26
Количество на модель
6
№
19
Название детали
Корпус привода вентилятора
Заводской номер
сб.514-01
Количество на модель
1
№
20
Название детали
Корпус привода вентилятора
Заводской номер
сб.514-08
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
514-36
Количество на модель
1
№
21
Название детали
Втулка
Заводской номер
514-33
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
514-107
Количество на модель
1
№
24
Название детали
Гильза
Заводской номер
514-34
Количество на модель
1
№
25
Название детали
Стопорная шайба
Заводской номер
353-11
Количество на модель
5
№
26
Название детали
Орех М
Заводской номер
351-06
Количество на модель
5
№
27
Название детали
Рессора
Заводской номер
514-35
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валик привода вентилятора | сб.514-07 | 1 | 1 | 1 | |||
| 1 | Приводной вал вентилятора в сборе | сб.514-104 | 1 | 1 | 1 | |||
| 2 | Заглушка | 305-52 | 1 | 1 | 2 | |||
| 3 | прокладка | 305-53 | 1 | 1 | 3 | |||
| 4 | Валик привода вентилятора | 514-31-1 | 1 | 1 | 4 | |||
| 5 | Проволока стопорная | 354-22 | 1 | 1 | 5 | |||
| 6 | Болт Mx | 556-14 | 8 | 8 | 6 | |||
| 7 | Корпус сальника | 514-39 | 1 | 1 | 7 | |||
| 8 | Кольцо уплотнительное | 514-38 | 1 | 1 | 8 | |||
| 9 | прокладка | 514-37 | 1 | 1 | 9 | |||
| 10 | Шарикоподшипник №К | 514-40 | 1 | 1 | 10 | |||
| 11 | Стопорная шайба для пластин | 514-41 | 1 | 1 | 11 | |||
| 12 | Орех | 514-42 | 1 | 1 | 12 | |||
| 13 | Орех М | 551-03 | 6 | 6 | 13 | |||
| 14 | Шайба пружинная Н | 353-28 | 6 | 6 | 14 | |||
| 15 | Штифт цилиндрический х | 552-04 | 1 | 1 | 15 | |||
| 16 | Шпилька Мх | 550-101 | 5 | 5 | 16 | |||
| 17 | Штифт цилиндрический х | 352-47 | 1 | 1 | 17 | |||
| 18 | Орех М | 351-50 | 6 | 6 | 18 | |||
| 19 | Шайба Т | 353-26 | 6 | 6 | 19 | |||
| 20 | Корпус привода вентилятора | сб.514-01 | 1 | 1 | 20 | |||
| 20 | Корпус привода вентилятора | сб.514-08 | 1 | 1 | 20 | |||
| 21 | прокладка | 514-36 | 1 | 1 | 21 | |||
| 22 | Втулка | 514-33 | 1 | 1 | 22 | |||
| 24 | Втулка | 514-107 | 1 | 1 | 24 | |||
| 25 | Гильза | 514-34 | 1 | 1 | 25 | |||
| 26 | Стопорная шайба | 353-11 | 5 | 5 | 26 | |||
| 27 | Орех М | 351-06 | 5 | 5 | 27 | |||
| 28 | Рессора | 514-35 | 1 | 1 | 28 |
