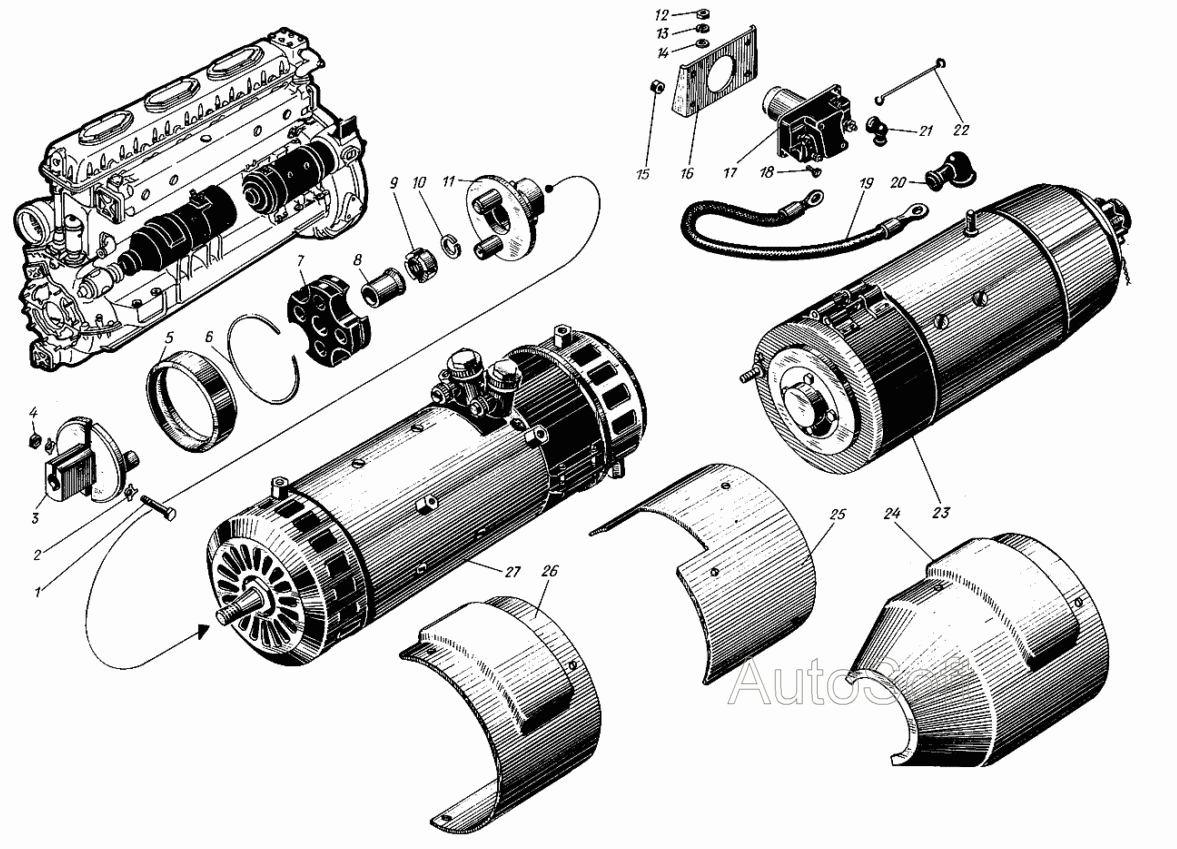

Стартер, контактор, генератор и муфта привода генератора
100%
Название детали
Болт
Заводской номер
309-15-3
Количество на модель
1
№
1
Название детали
Замок пластинчатый
Заводской номер
309-49-2
Количество на модель
2
№
2
Название детали
Фланец ведущий
Заводской номер
509-45-1
Количество на модель
1
№
3
Название детали
Орех М
Заводской номер
351-50
Количество на модель
1
№
4
Название детали
Обойма
Заводской номер
309-47-2
Количество на модель
1
№
5
Название детали
Кольцо стопорное
Заводской номер
309-51
Количество на модель
1
№
6
Название детали
Диск упругий
Заводской номер
309-05-3
Количество на модель
1
№
7
Название детали
Диск упругий с обоймой
Заводской номер
сб.309-41-3
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
309-52
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
509-22
Количество на модель
1
№
9
Название детали
Шайба пружинная Н
Заводской номер
353-29
Количество на модель
1
№
10
Название детали
Фланец ведомый
Заводской номер
509-46-1
Количество на модель
1
№
11
Название детали
Орех М
Заводской номер
351-06
Количество на модель
2
№
12
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
511-37
Количество на модель
1
№
14
Название детали
Шайба чистая
Заводской номер
353-04-1
Количество на модель
1
№
14
Название детали
Орех М
Заводской номер
351-13
Количество на модель
4
№
15
Название детали
Кронштейн контактора
Заводской номер
538-295
Количество на модель
1
№
16
Название детали
Контактор TCS- - DOD
Заводской номер
538-29-4
Количество на модель
1
№
17
Название детали
Винт Mx
Заводской номер
356-22
Количество на модель
4
№
18
Название детали
Провод от контактора к стартеру
Заводской номер
сб.538-14-2
Количество на модель
№
19
Название детали
Провод с контактора к стартеру
Заводской номер
сб.538-14-5
Количество на модель
1
№
19
Название детали
Наконечник
Заводской номер
538-254
Количество на модель
3
№
20
Название детали
Наконечник
Заводской номер
538-253
Количество на модель
4
№
21
Название детали
Заземление
Заводской номер
538-55-2
Количество на модель
1
№
22
Название детали
Стартер ST-.
Заводской номер
549Л-01-11
Количество на модель
№
23
Название детали
Стартер ST-.
Заводской номер
549-01-11
Количество на модель
№
23
Название детали
Стартер ST-.
Заводской номер
549-01-3
Количество на модель
1
№
23
Название детали
Кожух защитный
Заводской номер
509-60-1
Количество на модель
№
24
Название детали
Щиток охлаждения генератора
Заводской номер
309-53-3
Количество на модель
1
№
25
Название детали
Щиток охлаждения генератора
Заводской номер
509-10
Количество на модель
№
25
Название детали
Щиток охлаждения генератора
Заводской номер
309-54-1
Количество на модель
1
№
26
Название детали
Генератор G-A
Заводской номер
509-25
Количество на модель
1
№
27
Название детали
Генератор с ведомым фланцем
Заводской номер
сб.509-40-2
Количество на модель
1
№
27
Название детали
Генератор с ведомым фланцем в сборе
Заводской номер
сб.509-40-11
Количество на модель
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 309-15-3 | 1 | 1 | 1 | |||
| 2 | Замок пластинчатый | 309-49-2 | 2 | 2 | 2 | |||
| 3 | Фланец ведущий | 509-45-1 | 1 | 1 | 3 | |||
| 4 | Орех М | 351-50 | 1 | 1 | 4 | |||
| 5 | Обойма | 309-47-2 | 1 | 1 | 5 | |||
| 6 | Кольцо стопорное | 309-51 | 1 | 1 | 6 | |||
| 7 | Диск упругий | 309-05-3 | 1 | 1 | 7 | |||
| 7 | Диск упругий с обоймой | сб.309-41-3 | 1 | 1 | 7 | |||
| 8 | Трубка | 309-52 | 1 | 1 | 8 | |||
| 9 | Орех | 509-22 | 1 | 1 | 9 | |||
| 10 | Шайба пружинная Н | 353-29 | 1 | 1 | 10 | |||
| 11 | Фланец ведомый | 509-46-1 | 1 | 1 | 11 | |||
| 12 | Орех М | 351-06 | 2 | 2 | 12 | |||
| 13 | Шайба пружинная Т | 353-23 | 2 | 2 | 13 | |||
| 14 | Шайба | 511-37 | 1 | 1 | 14 | |||
| 14 | Шайба чистая | 353-04-1 | 1 | 1 | 14 | |||
| 15 | Орех М | 351-13 | 4 | 4 | 15 | |||
| 16 | Кронштейн контактора | 538-295 | 1 | 1 | 16 | |||
| 17 | Контактор TCS- - DOD | 538-29-4 | 1 | 1 | 17 | |||
| 18 | Винт Mx | 356-22 | 4 | 4 | 18 | |||
| 19 | Провод от контактора к стартеру | сб.538-14-2 | 19 | |||||
| 19 | Провод с контактора к стартеру | сб.538-14-5 | 1 | 1 | 19 | |||
| 20 | Наконечник | 538-254 | 3 | 3 | 20 | |||
| 21 | Наконечник | 538-253 | 4 | 4 | 21 | |||
| 22 | Заземление | 538-55-2 | 1 | 1 | 22 | |||
| 23 | Стартер ST-. | 549Л-01-11 | 23 | |||||
| 23 | Стартер ST-. | 549-01-11 | 23 | |||||
| 23 | Стартер ST-. | 549-01-3 | 1 | 1 | 23 | |||
| 24 | Кожух защитный | 509-60-1 | 24 | |||||
| 25 | Щиток охлаждения генератора | 309-53-3 | 1 | 1 | 25 | |||
| 25 | Щиток охлаждения генератора | 509-10 | 25 | |||||
| 26 | Щиток охлаждения генератора | 309-54-1 | 1 | 1 | 26 | |||
| 27 | Генератор G-A | 509-25 | 1 | 1 | 27 | |||
| 27 | Генератор с ведомым фланцем | сб.509-40-2 | 1 | 1 | 27 | |||
| 27 | Генератор с ведомым фланцем в сборе | сб.509-40-11 | 27 |
