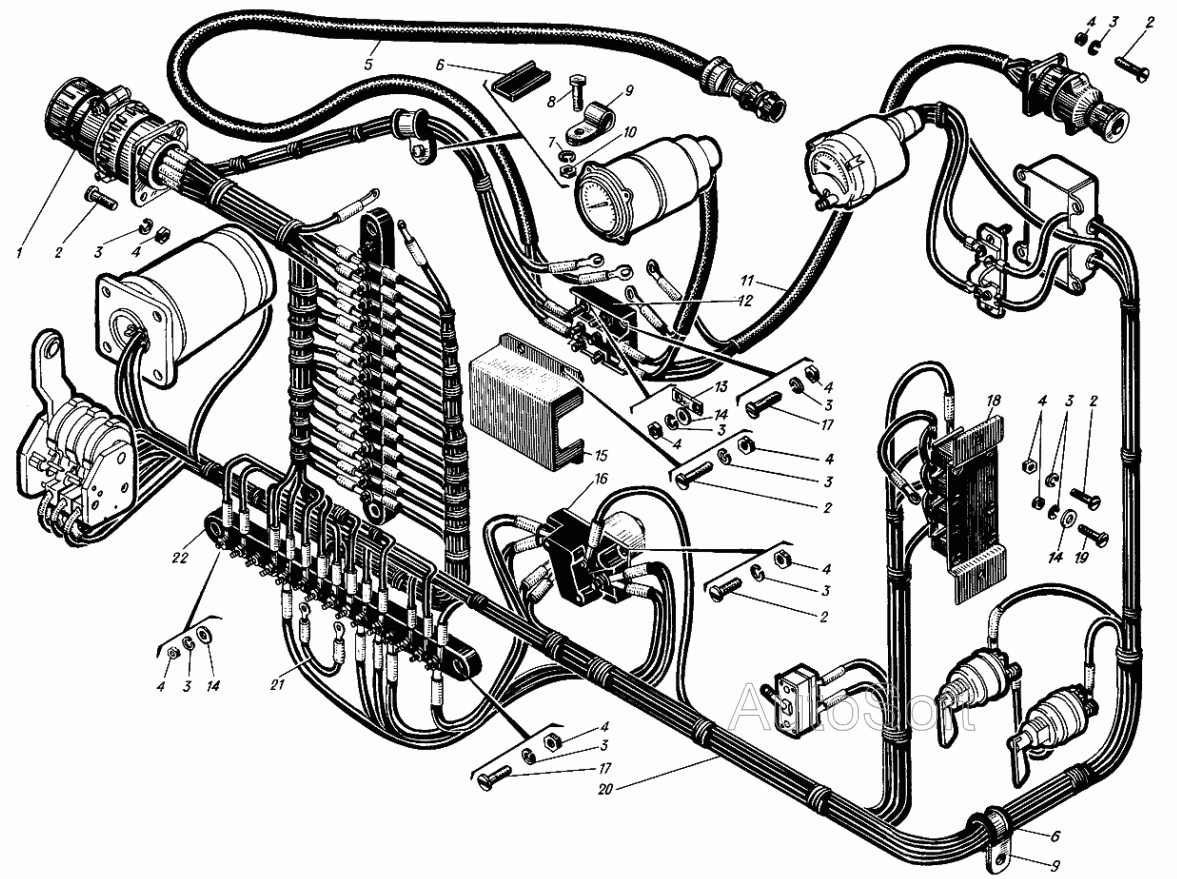

Детали электрической схемы щитка
100%
Название детали
Вставка СШРГ ПЭГ
Заводской номер
537-99-32
Количество на модель
№
1
Название детали
Коллектор проводов
Заводской номер
сб.537-09-32-3
Количество на модель
№
1
Название детали
Колодка СШРГ ПЭГ
Заводской номер
537-100-32
Количество на модель
№
1
Название детали
Винт Mx
Заводской номер
У28-18-82
Количество на модель
№
2
Название детали
Шайба пружинная Л
Заводской номер
553-09-1
Количество на модель
№
3
Название детали
Орех М
Заводской номер
351-10
Количество на модель
№
4
Название детали
Провод со штепсельным разъемом
Заводской номер
сб.537-56-32
Количество на модель
№
5
Название детали
прокладка
Заводской номер
420-149-2
Количество на модель
№
6
Название детали
прокладка
Заводской номер
3335-38-5
Количество на модель
№
6
Название детали
Шайба чистая
Заводской номер
353-09
Количество на модель
№
7
Название детали
Шайба пружинная Т
Заводской номер
353-23
Количество на модель
№
7
Название детали
Болт Mx
Заводской номер
356-16А
Количество на модель
№
8
Название детали
Винт Mx
Заводской номер
556-60-1
Количество на модель
№
8
Название детали
Хомут
Заводской номер
У05-14-40
Количество на модель
№
9
Название детали
Хомутик
Заводской номер
1237-29
Количество на модель
№
9
Название детали
Хомутик двух трубок
Заводской номер
322-65
Количество на модель
№
9
Название детали
Орех М
Заводской номер
351-06
Количество на модель
№
10
Название детали
Вставка СШР ПЭГ
Заводской номер
537-74-39
Количество на модель
№
11
Название детали
Вставка СШР ПЭГ
Заводской номер
537-75-39
Количество на модель
№
11
Название детали
Провод
Заводской номер
сб.537-13-39
Количество на модель
№
11
Название детали
Зажим контактный
Заводской номер
сб.У33-18-07
Количество на модель
№
12
Название детали
контактная пластина
Заводской номер
У33-18-74
Количество на модель
№
13
Название детали
Кожух
Заводской номер
У33-18-67
Количество на модель
№
15
Название детали
Контактор TCS- - DOD
Заводской номер
сб.537-10-32-1
Количество на модель
№
16
Название детали
Блок конденсаторов
Заводской номер
сб.537-12-39
Количество на модель
№
18
Название детали
Конденсатор МБГО- -
Заводской номер
537-71-39
Количество на модель
№
18
Название детали
Конденсатор MBHP- - A-
Заводской номер
537-70-39
Количество на модель
№
18
Название детали
Планка
Заводской номер
537-73-39
Количество на модель
№
18
Название детали
Винт Mx
Заводской номер
356-46
Количество на модель
№
19
Название детали
Коллектор проводов
Заводской номер
сб.537-11-32-2
Количество на модель
№
20
Название детали
Коллектор проводов
Заводской номер
сб.537-11-32-3
Количество на модель
№
20
Название детали
Провод
Заводской номер
сб.537-48-32-1
Количество на модель
№
21
Название детали
Плата клеммная
Заводской номер
сб.537-11-30
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вставка СШРГ ПЭГ | 537-99-32 | 1 | |||||
| 1 | Коллектор проводов | сб.537-09-32-3 | 1 | |||||
| 1 | Колодка СШРГ ПЭГ | 537-100-32 | 1 | |||||
| 2 | Винт Mx | У28-18-82 | 2 | |||||
| 3 | Шайба пружинная Л | 553-09-1 | 3 | |||||
| 4 | Орех М | 351-10 | 4 | |||||
| 5 | Провод со штепсельным разъемом | сб.537-56-32 | 5 | |||||
| 6 | прокладка | 420-149-2 | 6 | |||||
| 6 | прокладка | 3335-38-5 | 6 | |||||
| 7 | Шайба чистая | 353-09 | 7 | |||||
| 7 | Шайба пружинная Т | 353-23 | 7 | |||||
| 8 | Болт Mx | 356-16А | 8 | |||||
| 8 | Винт Mx | 556-60-1 | 8 | |||||
| 9 | Хомут | У05-14-40 | 9 | |||||
| 9 | Хомутик | 1237-29 | 9 | |||||
| 9 | Хомутик двух трубок | 322-65 | 9 | |||||
| 10 | Орех М | 351-06 | 10 | |||||
| 11 | Вставка СШР ПЭГ | 537-74-39 | 11 | |||||
| 11 | Вставка СШР ПЭГ | 537-75-39 | 11 | |||||
| 11 | Провод | сб.537-13-39 | 11 | |||||
| 12 | Зажим контактный | сб.У33-18-07 | 12 | |||||
| 13 | контактная пластина | У33-18-74 | 13 | |||||
| 15 | Кожух | У33-18-67 | 15 | |||||
| 16 | Контактор TCS- - DOD | сб.537-10-32-1 | 16 | |||||
| 18 | Блок конденсаторов | сб.537-12-39 | 18 | |||||
| 18 | Конденсатор МБГО- - | 537-71-39 | 18 | |||||
| 18 | Конденсатор MBHP- - A- | 537-70-39 | 18 | |||||
| 18 | Планка | 537-73-39 | 18 | |||||
| 19 | Винт Mx | 356-46 | 19 | |||||
| 20 | Коллектор проводов | сб.537-11-32-2 | 20 | |||||
| 20 | Коллектор проводов | сб.537-11-32-3 | 20 | |||||
| 21 | Провод | сб.537-48-32-1 | 21 | |||||
| 22 | Плата клеммная | сб.537-11-30 | 22 |
