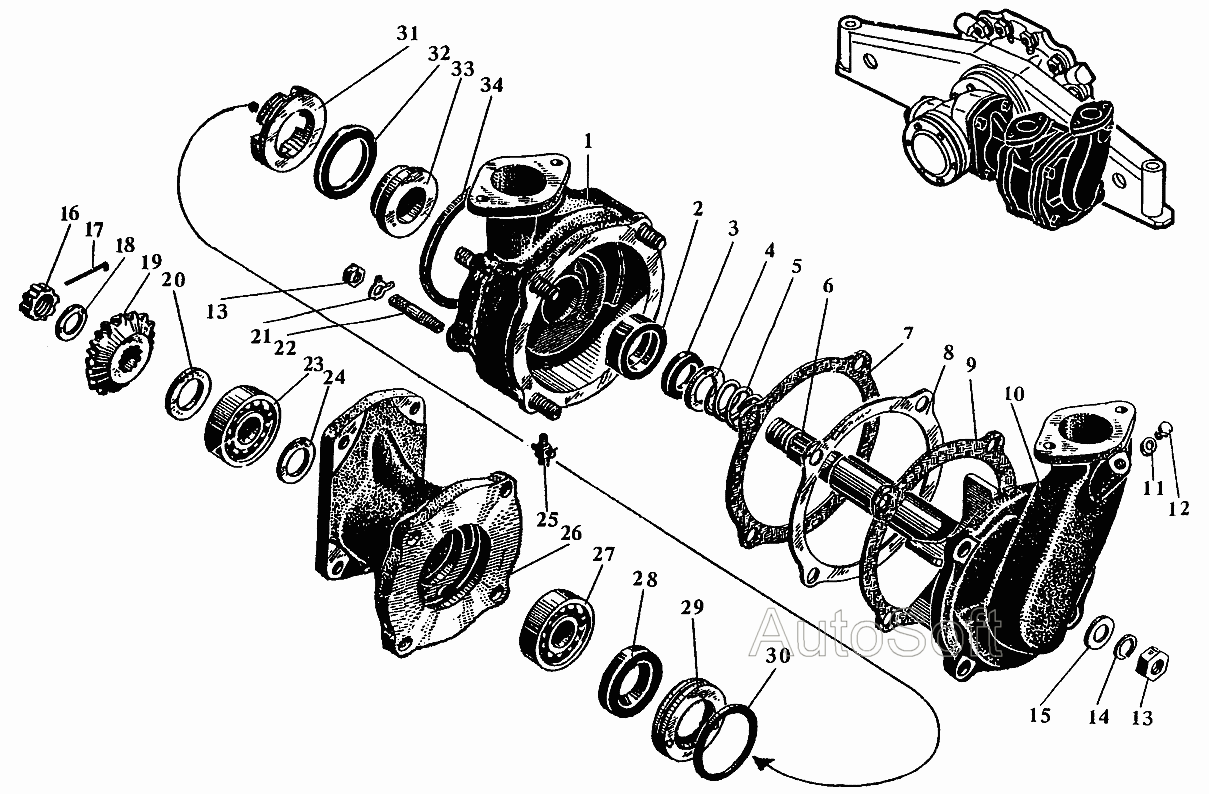

Детали насоса забортной воды
100%
Название детали
Корпус насоса заборотной воды
Заводской номер
сб.584-02-25
Количество на модель
1
№
1
Название детали
Манжета
Заводской номер
584-90-82
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
584-18-80
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
584-14-80
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
584-66-80
Количество на модель
1
№
5
Название детали
Вал с крыльчаткой
Заводской номер
сб.584-07-30
Количество на модель
1
№
6
Название детали
Прокладка уплотнительная толщиной мм
Заводской номер
584-22-82
Количество на модель
5
№
7
Название детали
прокладка
Заводской номер
584-22-82-02
Количество на модель
1
№
8
Название детали
Прокладка уплотнительная толщиной мм
Заводской номер
584-22-82-01
Количество на модель
5
№
9
Название детали
Крышка насоса забортной воды
Заводской номер
584-57-82
Количество на модель
1
№
10
Название детали
Кольцо уплотнительное х
Заводской номер
355-11
Количество на модель
1
№
11
Название детали
Заглушка
Заводской номер
584-58
Количество на модель
1
№
12
Название детали
Орех М
Заводской номер
351-50
Количество на модель
8
№
13
Название детали
Шайба Т
Заводской номер
353-26
Количество на модель
4
№
14
Название детали
Шайба чистая
Заводской номер
353-07-1
Количество на модель
4
№
15
Название детали
Орех
Заводской номер
584-71-80
Количество на модель
1
№
16
Название детали
Проволока стопорная
Заводской номер
584-73
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
584-74-1
Количество на модель
1
№
18
Название детали
Шестерня коническая малая
Заводской номер
584-16-81
Количество на модель
1
№
19
Название детали
Кольцо установочное
Заводской номер
584-111-82
Количество на модель
2
№
20
Название детали
Стопорная шайба
Заводской номер
353-15
Количество на модель
4
№
21
Название детали
Шпилька Мх
Заводской номер
550-118
Количество на модель
8
№
22
Название детали
Подшипник
Заводской номер
5-46305Л
Количество на модель
№
23
Название детали
Подшипник
Заводской номер
6-46305
Количество на модель
1
№
23
Название детали
Кольцо установочное
Заводской номер
584-108-80
Количество на модель
1
№
24
Название детали
Краник сливной
Заводской номер
353-13050-10А
Количество на модель
1
№
25
Название детали
Фланец
Заводской номер
584-51-25
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
306К3
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
306К
Количество на модель
№
27
Название детали
Подшипник
Заводской номер
306
Количество на модель
№
27
Название детали
Подшипник
Заводской номер
6-306К3
Количество на модель
№
27
Название детали
Манжета
Заводской номер
сб.20-39-85-1
Количество на модель
1
№
28
Название детали
Стакан
Заводской номер
584-30-25
Количество на модель
1
№
29
Название детали
Кольцо
Заводской номер
20-63-22-1
Количество на модель
1
№
30
Название детали
Орех
Заводской номер
584-29-25
Количество на модель
1
№
31
Название детали
Кольцо уплотнительное
Заводской номер
584-28-80
Количество на модель
1
№
32
Название детали
Диск
Заводской номер
сб.584-11-82
Количество на модель
1
№
33
Название детали
Кольцо уплотнительное
Заводской номер
20-34-222-3
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус насоса заборотной воды | сб.584-02-25 | 1 | 1 | 1 | |||
| 2 | Манжета | 584-90-82 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | 584-18-80 | 1 | 1 | 3 | |||
| 4 | Шайба | 584-14-80 | 1 | 1 | 4 | |||
| 5 | Пружина | 584-66-80 | 1 | 1 | 5 | |||
| 6 | Вал с крыльчаткой | сб.584-07-30 | 1 | 1 | 6 | |||
| 7 | Прокладка уплотнительная толщиной мм | 584-22-82 | 5 | 5 | 7 | |||
| 8 | прокладка | 584-22-82-02 | 1 | 1 | 8 | |||
| 9 | Прокладка уплотнительная толщиной мм | 584-22-82-01 | 5 | 5 | 9 | |||
| 10 | Крышка насоса забортной воды | 584-57-82 | 1 | 1 | 10 | |||
| 11 | Кольцо уплотнительное х | 355-11 | 1 | 1 | 11 | |||
| 12 | Заглушка | 584-58 | 1 | 1 | 12 | |||
| 13 | Орех М | 351-50 | 8 | 8 | 13 | |||
| 14 | Шайба Т | 353-26 | 4 | 4 | 14 | |||
| 15 | Шайба чистая | 353-07-1 | 4 | 4 | 15 | |||
| 16 | Орех | 584-71-80 | 1 | 1 | 16 | |||
| 17 | Проволока стопорная | 584-73 | 1 | 1 | 17 | |||
| 18 | Шайба | 584-74-1 | 1 | 1 | 18 | |||
| 19 | Шестерня коническая малая | 584-16-81 | 1 | 1 | 19 | |||
| 20 | Кольцо установочное | 584-111-82 | 2 | 2 | 20 | |||
| 21 | Стопорная шайба | 353-15 | 4 | 4 | 21 | |||
| 22 | Шпилька Мх | 550-118 | 8 | 8 | 22 | |||
| 23 | Подшипник | 5-46305Л | 23 | |||||
| 23 | Подшипник | 6-46305 | 1 | 1 | 23 | |||
| 24 | Кольцо установочное | 584-108-80 | 1 | 1 | 24 | |||
| 25 | Краник сливной | 353-13050-10А | 1 | 1 | 25 | |||
| 26 | Фланец | 584-51-25 | 1 | 1 | 26 | |||
| 27 | Подшипник | 306К3 | 1 | 1 | 27 | |||
| 27 | Подшипник | 306К | 27 | |||||
| 27 | Подшипник | 306 | 27 | |||||
| 27 | Подшипник | 6-306К3 | 27 | |||||
| 28 | Манжета | сб.20-39-85-1 | 1 | 1 | 28 | |||
| 29 | Стакан | 584-30-25 | 1 | 1 | 29 | |||
| 30 | Кольцо | 20-63-22-1 | 1 | 1 | 30 | |||
| 31 | Орех | 584-29-25 | 1 | 1 | 31 | |||
| 32 | Кольцо уплотнительное | 584-28-80 | 1 | 1 | 32 | |||
| 33 | Диск | сб.584-11-82 | 1 | 1 | 33 | |||
| 34 | Кольцо уплотнительное | 20-34-222-3 | 1 | 1 | 34 |
