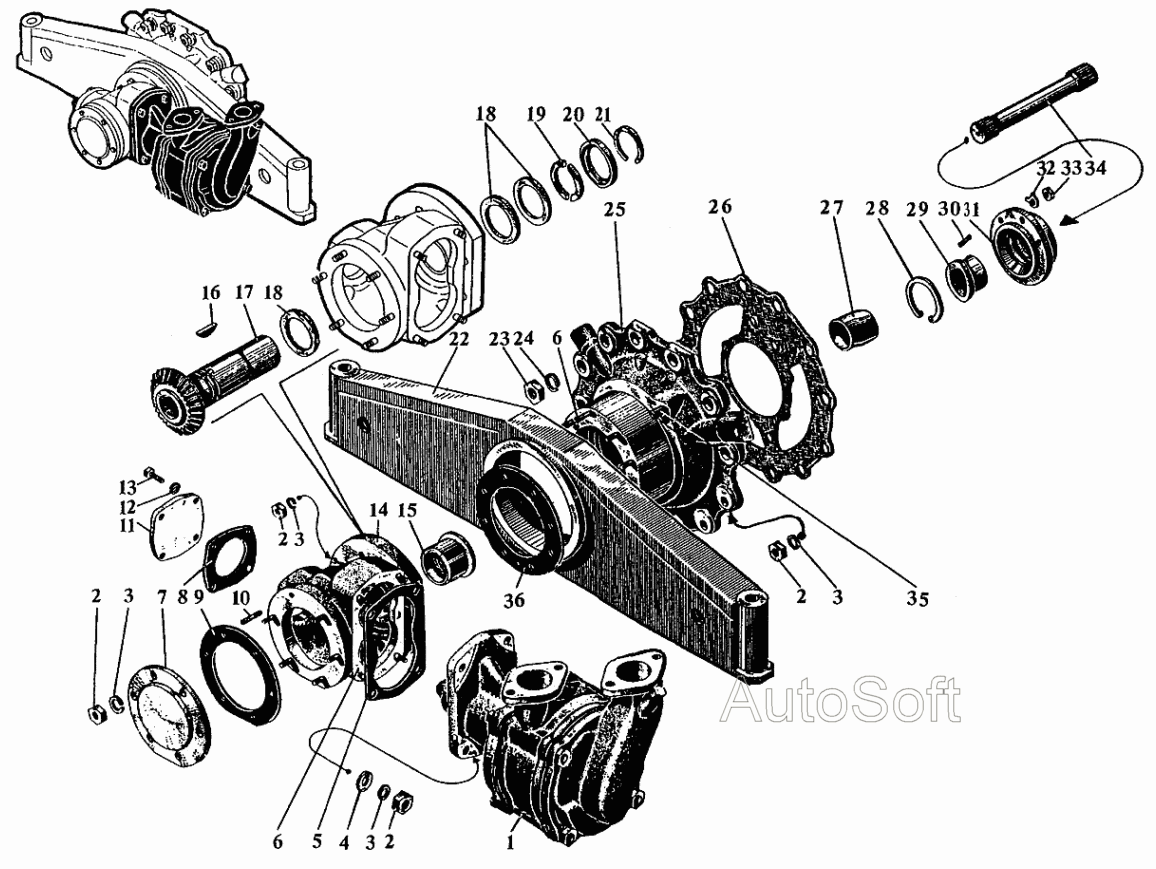

Насос забортной воды и его привод
100%
Название детали
Корпус привода насоса забортной воды
Заводской номер
сб.584-02
Количество на модель
1
№
Название детали
Насос заборотной воды
Заводской номер
сб.584-01-25
Количество на модель
1
№
1
Название детали
Орех М
Заводской номер
351-50
Количество на модель
24
№
2
Название детали
Шайба Т
Заводской номер
353-26
Количество на модель
24
№
3
Название детали
Шайба чистая
Заводской номер
353-07-1
Количество на модель
4
№
4
Название детали
Прокладка
Заводской номер
524-36-1
Количество на модель
1
№
5
Название детали
Шпилька Мх
Заводской номер
550-118
Количество на модель
12
№
6
Название детали
Крышка
Заводской номер
524-37-3
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
524-40
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
524-38-1
Количество на модель
1
№
9
Название детали
Шпилька Мх
Заводской номер
550-19
Количество на модель
6
№
10
Название детали
Крышка
Заводской номер
524-39
Количество на модель
1
№
11
Название детали
Шайба Т
Заводской номер
353-24
Количество на модель
4
№
12
Название детали
Болт Mx
Заводской номер
556-07
Количество на модель
4
№
13
Название детали
Корпус привода
Заводской номер
584-11
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
584-13
Количество на модель
1
№
15
Название детали
Шпонка сегментная
Заводской номер
315-64
Количество на модель
1
№
16
Название детали
Шестерня коническая большая
Заводской номер
584-15-12
Количество на модель
1
№
17
Название детали
Кольцо установочное
Заводской номер
524-17
Количество на модель
3
№
18
Название детали
Полукольцо
Заводской номер
524-41-1
Количество на модель
2
№
19
Название детали
Обойма
Заводской номер
524-42-1
Количество на модель
1
№
20
Название детали
Замок
Заводской номер
584-112-82
Количество на модель
1
№
21
Название детали
Балка передняя
Заводской номер
сб.1284-04
Количество на модель
1
№
22
Название детали
Орех М
Заводской номер
551-03
Количество на модель
6
№
23
Название детали
Шайба пружинная Н
Заводской номер
353-28
Количество на модель
6
№
24
Название детали
Опора передняя
Заводской номер
524-12-2-01
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
514-36
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
584Л-75
Количество на модель
1
№
27
Название детали
Замок
Заводской номер
305-33-1
Количество на модель
1
№
28
Название детали
Втулка
Заводской номер
305-54-2
Количество на модель
1
№
29
Название детали
Шпилька Мх
Заводской номер
550-101
Количество на модель
5
№
30
Название детали
Гильза
Заводской номер
305-34
Количество на модель
1
№
31
Название детали
Стопорная шайба
Заводской номер
353-11
Количество на модель
5
№
32
Название детали
Орех М
Заводской номер
351-06
Количество на модель
5
№
33
Название детали
Рессора
Заводской номер
524-14-2
Количество на модель
1
№
34
Название детали
Штифт цилиндрический х
Заводской номер
552-04
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
514-37
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус привода насоса забортной воды | сб.584-02 | 1 | 1 | |||||
| 1 | Насос заборотной воды | сб.584-01-25 | 1 | 1 | 1 | |||
| 2 | Орех М | 351-50 | 24 | 24 | 2 | |||
| 3 | Шайба Т | 353-26 | 24 | 24 | 3 | |||
| 4 | Шайба чистая | 353-07-1 | 4 | 4 | 4 | |||
| 5 | Прокладка | 524-36-1 | 1 | 1 | 5 | |||
| 6 | Шпилька Мх | 550-118 | 12 | 12 | 6 | |||
| 7 | Крышка | 524-37-3 | 1 | 1 | 7 | |||
| 8 | прокладка | 524-40 | 1 | 1 | 8 | |||
| 9 | прокладка | 524-38-1 | 1 | 1 | 9 | |||
| 10 | Шпилька Мх | 550-19 | 6 | 6 | 10 | |||
| 11 | Крышка | 524-39 | 1 | 1 | 11 | |||
| 12 | Шайба Т | 353-24 | 4 | 4 | 12 | |||
| 13 | Болт Mx | 556-07 | 4 | 4 | 13 | |||
| 14 | Корпус привода | 584-11 | 1 | 1 | 14 | |||
| 15 | Втулка | 584-13 | 1 | 1 | 15 | |||
| 16 | Шпонка сегментная | 315-64 | 1 | 1 | 16 | |||
| 17 | Шестерня коническая большая | 584-15-12 | 1 | 1 | 17 | |||
| 18 | Кольцо установочное | 524-17 | 3 | 3 | 18 | |||
| 19 | Полукольцо | 524-41-1 | 2 | 2 | 19 | |||
| 20 | Обойма | 524-42-1 | 1 | 1 | 20 | |||
| 21 | Замок | 584-112-82 | 1 | 1 | 21 | |||
| 22 | Балка передняя | сб.1284-04 | 1 | 1 | 22 | |||
| 23 | Орех М | 551-03 | 6 | 6 | 23 | |||
| 24 | Шайба пружинная Н | 353-28 | 6 | 6 | 24 | |||
| 25 | Опора передняя | 524-12-2-01 | 1 | 1 | 25 | |||
| 26 | прокладка | 514-36 | 1 | 1 | 26 | |||
| 27 | Втулка | 584Л-75 | 1 | 1 | 27 | |||
| 28 | Замок | 305-33-1 | 1 | 1 | 28 | |||
| 29 | Втулка | 305-54-2 | 1 | 1 | 29 | |||
| 30 | Шпилька Мх | 550-101 | 5 | 5 | 30 | |||
| 31 | Гильза | 305-34 | 1 | 1 | 31 | |||
| 32 | Стопорная шайба | 353-11 | 5 | 5 | 32 | |||
| 33 | Орех М | 351-06 | 5 | 5 | 33 | |||
| 34 | Рессора | 524-14-2 | 1 | 1 | 34 | |||
| 35 | Штифт цилиндрический х | 552-04 | 1 | 1 | 35 | |||
| 36 | прокладка | 514-37 | 1 | 1 | 36 |
