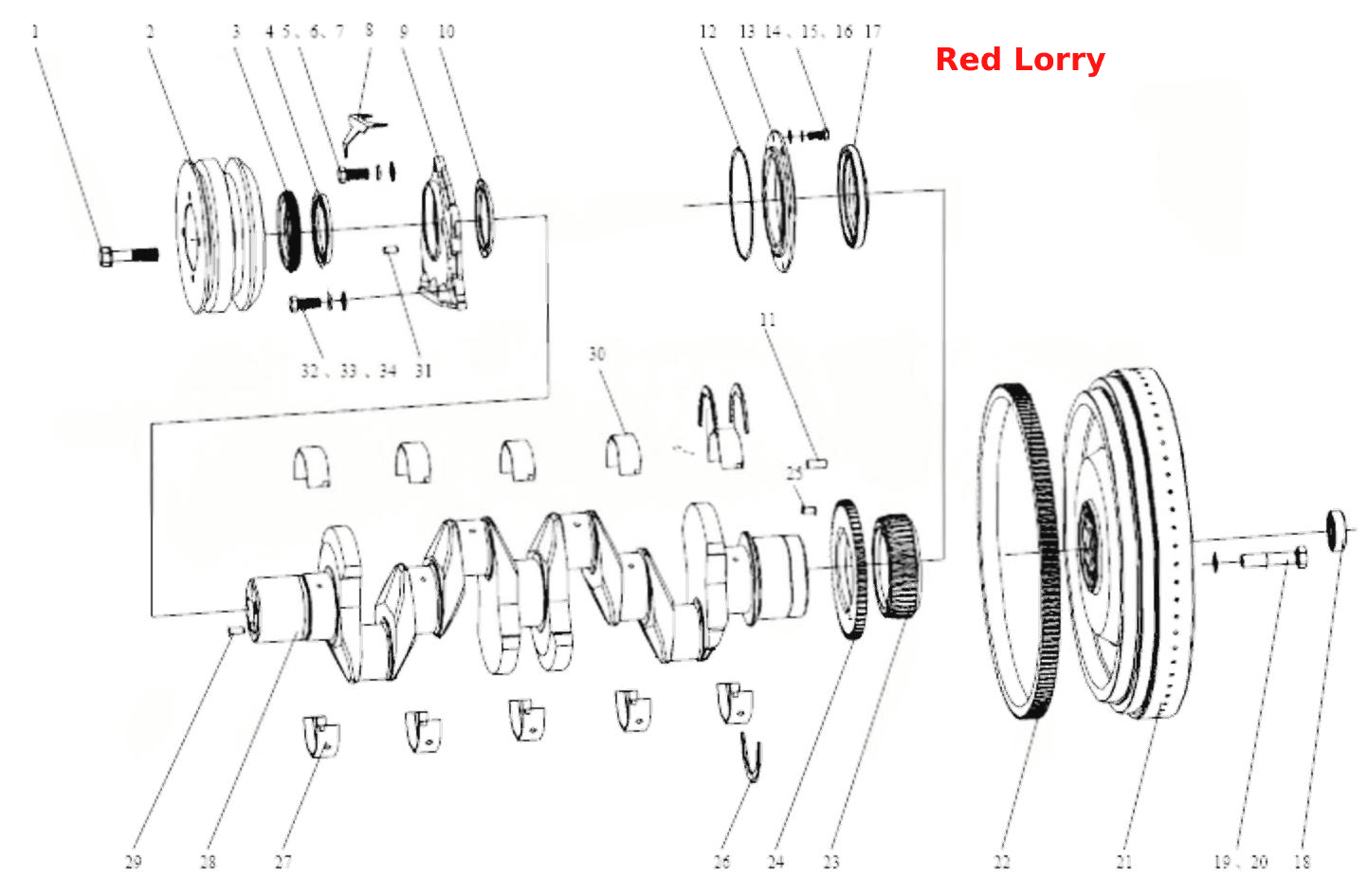

Коленвал и маховик
100%
Название детали
Компонент коленчатого вала
Заводской номер
1005010-550-0000
Количество на модель
1
№
Название детали
Болт амортизатора
Заводской номер
1005197-400-0000
Количество на модель
5
№
1
Название детали
Шкив
Заводской номер
1005046-551-0010
Количество на модель
1
№
2
Название детали
Передний сальник коленчатого вала
Заводской номер
1005050-400-0000
Количество на модель
1
№
3
Название детали
Масляный диск - передний сальник
Заводской номер
1005057-400-0000
Количество на модель
1
№
4
Название детали
Hex lock screw
Заводской номер
Q150B1230
Количество на модель
3
№
5
Название детали
Шайба
Заводской номер
Q40112
Количество на модель
3
№
6
Название детали
Пружинная шайба
Заводской номер
Q40312
Количество на модель
3
№
7
Название детали
Стрелка
Заводской номер
1005086-101-JH50
Количество на модель
1
№
8
Название детали
Держатель переднего сальника
Заводской номер
1005055-400-0000
Количество на модель
№
9
Название детали
Отражатель коленчатого вала
Заводской номер
1005036-400-0000
Количество на модель
1
№
10
Название детали
Фиксирующий штифт - ведущая шестерня
Заводской номер
1005031-001-0000
Количество на модель
1
№
11
Название детали
Кольцевое резиновое уплотнение
Заводской номер
Q73431145
Количество на модель
2
№
12
Название детали
Цоколь заднего сальника
Заводской номер
1005067-460-0000
Количество на модель
1
№
13
Название детали
болт
Заводской номер
Q150B0820
Количество на модель
1
№
14
Название детали
Wаshеr
Заводской номер
Q40108
Количество на модель
5
№
15
Название детали
Пружинная шайба
Заводской номер
Q40308
Количество на модель
5
№
16
Название детали
Задний сальник коленчатого вала
Заводской номер
1005060-460-0000
Количество на модель
5
№
17
Название детали
Шарикоподшипник
Заводской номер
GB/T276-19946205-Z
Количество на модель
1
№
18
Название детали
Болт маховика
Заводской номер
1005123А400-0000
Количество на модель
7
№
19
Название детали
Замковая пластина - Болт маховика
Заводской номер
1005124-051-0000
Количество на модель
7
№
20
Название детали
Маховик коленчатого вала
Заводской номер
1005121А551-0010
Количество на модель
1
№
21
Название детали
Зубчатое кольцо
Заводской номер
1005125-002-0010
Количество на модель
1
№
22
Название детали
Коленчатого вала распределительной шестерни
Заводской номер
1005037-460-0000АВ
Количество на модель
1
№
23
Название детали
Приводная шестерня маслонасоса коленчатого вала
Заводской номер
1005038А460-0000
Количество на модель
1
№
24
Название детали
Фиксирующий штифт - Маховик
Заводской номер
1005129-201-0000
Количество на модель
1
№
25
Название детали
Упорный подшипник
Заводской номер
1005181-001-0000
Количество на модель
3
№
26
Название детали
Нижний основной вкладыш подшипника
Заводской номер
1005172-470-0000
Количество на модель
5
№
27
Название детали
Коленвал
Заводской номер
1005014-550-0000
Количество на модель
1
№
28
Название детали
Pin
Заводской номер
GB/T119-1986
Количество на модель
1
№
29
Название детали
Верхний основной вкладыш подшипника
Заводской номер
1005171-470-0000
Количество на модель
5
№
30
Название детали
Цилиндрический штифт
Заводской номер
Q5220818
Количество на модель
2
№
31
Название детали
Болт с шестигранной головкой
Заводской номер
Q150В1432
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
Q40114
Количество на модель
2
№
33
Название детали
Пружинная шайба
Заводской номер
Q40314
Количество на модель
2
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Компонент коленчатого вала | 1005010-550-0000 | 1 | 1 | |||||
| 1 | Болт амортизатора | 1005197-400-0000 | 5 | 5 | 1 | |||
| 2 | Шкив | 1005046-551-0010 | 1 | 1 | 2 | |||
| 3 | Передний сальник коленчатого вала | 1005050-400-0000 | 1 | 1 | 3 | |||
| 4 | Масляный диск - передний сальник | 1005057-400-0000 | 1 | 1 | 4 | |||
| 5 | Hex lock screw | Q150B1230 | 3 | 3 | 5 | |||
| 6 | Шайба | Q40112 | 3 | 3 | 6 | |||
| 7 | Пружинная шайба | Q40312 | 3 | 3 | 7 | |||
| 8 | Стрелка | 1005086-101-JH50 | 1 | 1 | 8 | |||
| 9 | Держатель переднего сальника | 1005055-400-0000 | 9 | |||||
| 10 | Отражатель коленчатого вала | 1005036-400-0000 | 1 | 1 | 10 | |||
| 11 | Фиксирующий штифт - ведущая шестерня | 1005031-001-0000 | 1 | 1 | 11 | |||
| 12 | Кольцевое резиновое уплотнение | Q73431145 | 2 | 2 | 12 | |||
| 13 | Цоколь заднего сальника | 1005067-460-0000 | 1 | 1 | 13 | |||
| 14 | болт | Q150B0820 | 1 | 1 | 14 | |||
| 15 | Wаshеr | Q40108 | 5 | 5 | 15 | |||
| 16 | Пружинная шайба | Q40308 | 5 | 5 | 16 | |||
| 17 | Задний сальник коленчатого вала | 1005060-460-0000 | 5 | 5 | 17 | |||
| 18 | Шарикоподшипник | GB/T276-19946205-Z | 1 | 1 | 18 | |||
| 19 | Болт маховика | 1005123А400-0000 | 7 | 7 | 19 | |||
| 20 | Замковая пластина - Болт маховика | 1005124-051-0000 | 7 | 7 | 20 | |||
| 21 | Маховик коленчатого вала | 1005121А551-0010 | 1 | 1 | 21 | |||
| 22 | Зубчатое кольцо | 1005125-002-0010 | 1 | 1 | 22 | |||
| 23 | Коленчатого вала распределительной шестерни | 1005037-460-0000АВ | 1 | 1 | 23 | |||
| 24 | Приводная шестерня маслонасоса коленчатого вала | 1005038А460-0000 | 1 | 1 | 24 | |||
| 25 | Фиксирующий штифт - Маховик | 1005129-201-0000 | 1 | 1 | 25 | |||
| 26 | Упорный подшипник | 1005181-001-0000 | 3 | 3 | 26 | |||
| 27 | Нижний основной вкладыш подшипника | 1005172-470-0000 | 5 | 5 | 27 | |||
| 28 | Коленвал | 1005014-550-0000 | 1 | 1 | 28 | |||
| 29 | Pin | GB/T119-1986 | 1 | 1 | 29 | |||
| 30 | Верхний основной вкладыш подшипника | 1005171-470-0000 | 5 | 5 | 30 | |||
| 31 | Цилиндрический штифт | Q5220818 | 2 | 2 | 31 | |||
| 32 | Болт с шестигранной головкой | Q150В1432 | 2 | 2 | 32 | |||
| 33 | Шайба | Q40114 | 2 | 2 | 33 | |||
| 34 | Пружинная шайба | Q40314 | 2 | 2 | 34 |
