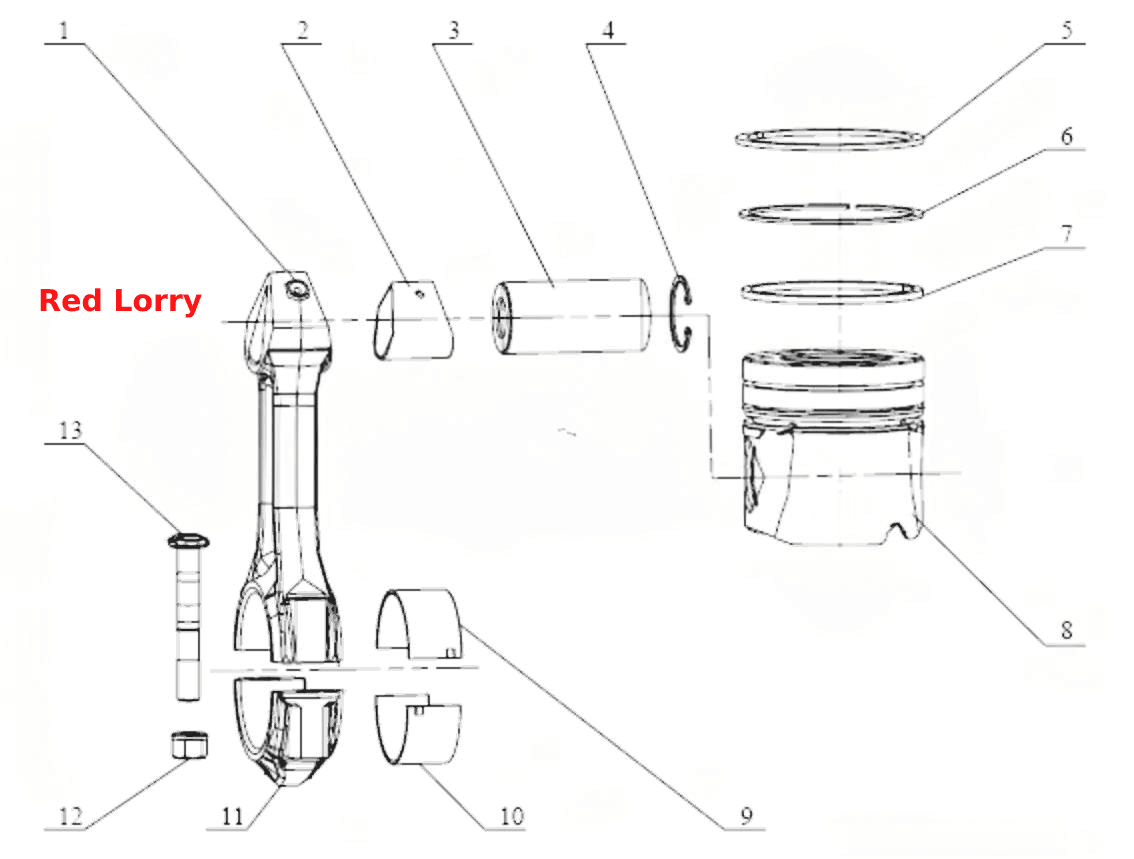

Поршень и шатун
100%
Название детали
Шатун в сборе
Заводской номер
1004010А470-0000
Количество на модель
4
№
Название детали
Корпус шатуна
Заводской номер
1004021А470-0000
Количество на модель
4
№
1
Название детали
Втулка с маленькой головкой шатуна
Заводской номер
1004024С201-0000Н
Количество на модель
4
№
2
Название детали
Палец поршня
Заводской номер
1004018А201-0000
Количество на модель
4
№
3
Название детали
Упор - щит 42
Заводской номер
GB/T893.1-1986
Количество на модель
8
№
4
Название детали
Первое воздушное уплотнение
Заводской номер
1004012-420-0000А
Количество на модель
4
№
5
Название детали
Второе воздушное уплотнение
Заводской номер
1004013-420-0000А
Количество на модель
4
№
6
Название детали
Застежка витой рессоры
Заводской номер
1004020-420-0000А
Количество на модель
4
№
7
Название детали
Поршень
Заводской номер
1004011-550-0000М
Количество на модель
4
№
8
Название детали
Поршень
Заводской номер
1004011-550-0000В
Количество на модель
№
8
Название детали
Верхний вкладыш шатуна
Заводской номер
1004026А470-0000
Количество на модель
4
№
9
Название детали
Нижний вкладыш шатуна
Заводской номер
1004028-470-0000
Количество на модель
4
№
10
Название детали
Крышка шатуна
Заводской номер
1004022-470-0000
Количество на модель
4
№
11
Название детали
Гайка шатуна
Заводской номер
1004027-29D
Количество на модель
8
№
12
Название детали
Болт шатуна
Заводской номер
1004023-470-0000
Количество на модель
8
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шатун в сборе | 1004010А470-0000 | 4 | 4 | |||||
| 1 | Корпус шатуна | 1004021А470-0000 | 4 | 4 | 1 | |||
| 2 | Втулка с маленькой головкой шатуна | 1004024С201-0000Н | 4 | 4 | 2 | |||
| 3 | Палец поршня | 1004018А201-0000 | 4 | 4 | 3 | |||
| 4 | Упор - щит 42 | GB/T893.1-1986 | 8 | 8 | 4 | |||
| 5 | Первое воздушное уплотнение | 1004012-420-0000А | 4 | 4 | 5 | |||
| 6 | Второе воздушное уплотнение | 1004013-420-0000А | 4 | 4 | 6 | |||
| 7 | Застежка витой рессоры | 1004020-420-0000А | 4 | 4 | 7 | |||
| 8 | Поршень | 1004011-550-0000М | 4 | 4 | 8 | |||
| 8 | Поршень | 1004011-550-0000В | 8 | |||||
| 9 | Верхний вкладыш шатуна | 1004026А470-0000 | 4 | 4 | 9 | |||
| 10 | Нижний вкладыш шатуна | 1004028-470-0000 | 4 | 4 | 10 | |||
| 11 | Крышка шатуна | 1004022-470-0000 | 4 | 4 | 11 | |||
| 12 | Гайка шатуна | 1004027-29D | 8 | 8 | 12 | |||
| 13 | Болт шатуна | 1004023-470-0000 | 8 | 8 | 13 |
