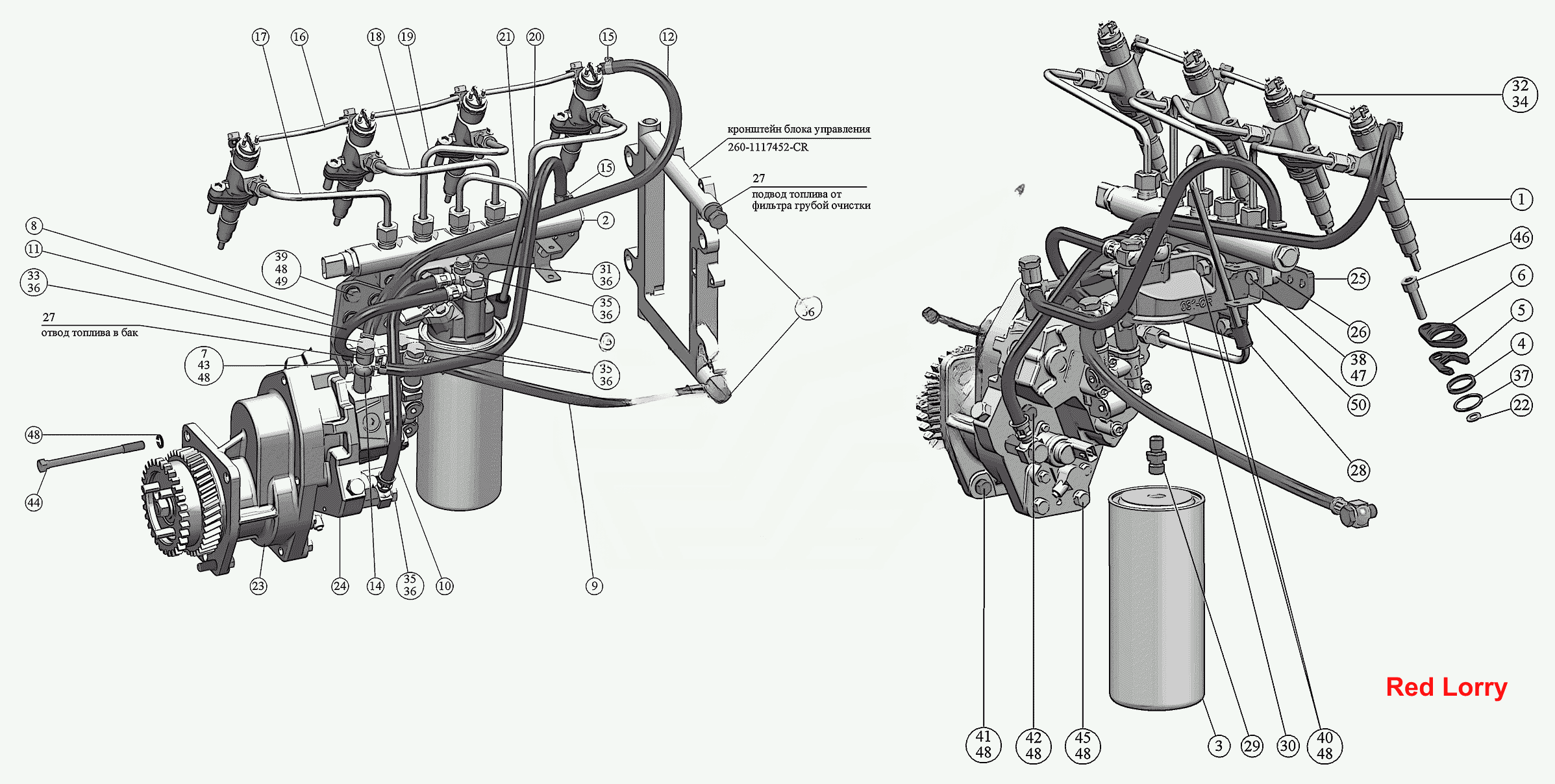

Топливные трубопроводы и установка топливной аппаратуры.
100%
Название детали
Установка топливной аппаратуры
Заводской номер
245-1111000–CR-А-02
Количество на модель
1
№
Название детали
КОРПУС ФИЛЬТРА ОЧИСТКИ ТОПЛИВА
Заводской номер
245-1117075-CR
Количество на модель
1
№
Название детали
Инжектор CRIN2
Заводской номер
445120245
Количество на модель
4
№
1
Название детали
РЭЙЛ LWRN3
Заводской номер
445224047
Количество на модель
1
№
2
Название детали
Фильтр очистки топлива WDK
Заводской номер
6650559500
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
263-1111317-CR
Количество на модель
4
№
4
Название детали
Скоба
Заводской номер
263-1111318-CR
Количество на модель
4
№
5
Название детали
Накладка
Заводской номер
263-1111319-CR
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
260-1111208
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
245-1111042
Количество на модель
1
№
8
Название детали
Трубка топливная низкого давления
Заводской номер
245-1104180-А1-09
Количество на модель
1
№
9
Название детали
ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ (L= мм)
Заводской номер
245-1104180-CR-01
Количество на модель
1
№
10
Название детали
Трубка топливная низкого давления
Заводской номер
245-1104180-A1-15
Количество на модель
2
№
11
Название детали
Трубка топливная низкого давления
Заводской номер
245-1104185-CR-01
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
245-1104182-Б-16
Количество на модель
1
№
12
Название детали
Трубка
Заводской номер
245-1104182-Б-10
Количество на модель
1
№
13
Название детали
Тройник
Заводской номер
245-1104345-Б
Количество на модель
1
№
14
Название детали
Хомут
Заводской номер
01.10.2016
Количество на модель
2
№
15
Название детали
Топливопровод дренажный
Заводской номер
245-1104150-CR
Количество на модель
1
№
16
Название детали
ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯМ
Заводской номер
245-1104300-CR-02
Количество на модель
1
№
17
Название детали
ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ
Заводской номер
245-1104300-CR-03
Количество на модель
1
№
18
Название детали
ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ
Заводской номер
245-1104300-CR-04
Количество на модель
1
№
19
Название детали
ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ
Заводской номер
245-1104300-CR-05
Количество на модель
1
№
20
Название детали
ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ
Заводской номер
245-1104300-CR-06
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
245-1104143-CR
Количество на модель
4
№
22
Название детали
Редуктор
Заводской номер
245-1111010-CR
Количество на модель
1
№
23
Название детали
ТОПЛИВНЫЙ НАСОС С ШЕСТЕРНЕЙ
Заводской номер
245-1111025-CR
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
245-1111033-CR
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
245-1111034-CR
Количество на модель
2
№
26
Название детали
Защитный кожух
Заводской номер
245-1111113
Количество на модель
2
№
27
Название детали
Кронштейн
Заводской номер
245-1111135
Количество на модель
1
№
28
Название детали
Штуцер
Заводской номер
245-1117079
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
245-1117081-CR
Количество на модель
1
№
30
Название детали
Штуцер с пробкой
Заводской номер
245-1117105
Количество на модель
1
№
31
Название детали
Болт штуцера
Заводской номер
240-1104787
Количество на модель
4
№
32
Название детали
Болт поворотного угольника
Заводской номер
245-1104797
Количество на модель
1
№
33
Название детали
Кольцо уплотнительное
Заводской номер
50-1022067
Количество на модель
8
№
34
Название детали
Болт поворотного угольника
Заводской номер
245-1104797-02
Количество на модель
6
№
35
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
17
№
36
Название детали
КОЛЬЦО
Заводской номер
024-030-36-2-2
Количество на модель
4
№
37
Название детали
Болт
Заводской номер
М8-6gx35.88.35.016
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
М10-6gx16.88.35.016
Количество на модель
3
№
39
Название детали
Болт
Заводской номер
М10-6gx25.88.35.016
Количество на модель
5
№
40
Название детали
Болт
Заводской номер
М10-6gx35.88.35.016
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
М10-6gx65.88.35.016
Количество на модель
2
№
42
Название детали
Болт
Заводской номер
М10-6gx75.88.35.016
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
М10-6gx120.88.35.016
Количество на модель
2
№
44
Название детали
Болт
Заводской номер
М10-6gx130.88.35.016
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
М10х35.88.35.016
Количество на модель
8
№
46
Название детали
Шайба
Заводской номер
8Т.65Г.06
Количество на модель
2
№
47
Название детали
Шайба
Заводской номер
10.65Г.016
Количество на модель
15
№
48
Название детали
Шайба
Заводской номер
А10.01.08кп.016
Количество на модель
3
№
49
Название детали
Кронштейн
Заводской номер
245-1111041-CR
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка топливной аппаратуры | 245-1111000–CR-А-02 | 1 | 1 | |||||
| КОРПУС ФИЛЬТРА ОЧИСТКИ ТОПЛИВА | 245-1117075-CR | 1 | 1 | |||||
| 1 | Инжектор CRIN2 | 445120245 | 4 | 4 | 1 | |||
| 2 | РЭЙЛ LWRN3 | 445224047 | 1 | 1 | 2 | |||
| 3 | Фильтр очистки топлива WDK | 6650559500 | 1 | 1 | 3 | |||
| 4 | Втулка | 263-1111317-CR | 4 | 4 | 4 | |||
| 5 | Скоба | 263-1111318-CR | 4 | 4 | 5 | |||
| 6 | Накладка | 263-1111319-CR | 4 | 4 | 6 | |||
| 7 | Шайба | 260-1111208 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 245-1111042 | 1 | 1 | 8 | |||
| 9 | Трубка топливная низкого давления | 245-1104180-А1-09 | 1 | 1 | 9 | |||
| 10 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ (L= мм) | 245-1104180-CR-01 | 1 | 1 | 10 | |||
| 11 | Трубка топливная низкого давления | 245-1104180-A1-15 | 2 | 2 | 11 | |||
| 11 | Трубка топливная низкого давления | 245-1104185-CR-01 | 1 | 1 | 11 | |||
| 12 | Трубка | 245-1104182-Б-16 | 1 | 1 | 12 | |||
| 13 | Трубка | 245-1104182-Б-10 | 1 | 1 | 13 | |||
| 14 | Тройник | 245-1104345-Б | 1 | 1 | 14 | |||
| 15 | Хомут | 01.10.2016 | 2 | 2 | 15 | |||
| 16 | Топливопровод дренажный | 245-1104150-CR | 1 | 1 | 16 | |||
| 17 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯМ | 245-1104300-CR-02 | 1 | 1 | 17 | |||
| 18 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 245-1104300-CR-03 | 1 | 1 | 18 | |||
| 19 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 245-1104300-CR-04 | 1 | 1 | 19 | |||
| 20 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 245-1104300-CR-05 | 1 | 1 | 20 | |||
| 21 | ТОПЛИВОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ | 245-1104300-CR-06 | 1 | 1 | 21 | |||
| 22 | прокладка | 245-1104143-CR | 4 | 4 | 22 | |||
| 23 | Редуктор | 245-1111010-CR | 1 | 1 | 23 | |||
| 24 | ТОПЛИВНЫЙ НАСОС С ШЕСТЕРНЕЙ | 245-1111025-CR | 1 | 1 | 24 | |||
| 25 | Кронштейн | 245-1111033-CR | 1 | 1 | 25 | |||
| 26 | Втулка | 245-1111034-CR | 2 | 2 | 26 | |||
| 27 | Защитный кожух | 245-1111113 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 245-1111135 | 1 | 1 | 28 | |||
| 29 | Штуцер | 245-1117079 | 1 | 1 | 29 | |||
| 30 | Крышка | 245-1117081-CR | 1 | 1 | 30 | |||
| 31 | Штуцер с пробкой | 245-1117105 | 1 | 1 | 31 | |||
| 32 | Болт штуцера | 240-1104787 | 4 | 4 | 32 | |||
| 33 | Болт поворотного угольника | 245-1104797 | 1 | 1 | 33 | |||
| 34 | Кольцо уплотнительное | 50-1022067 | 8 | 8 | 34 | |||
| 35 | Болт поворотного угольника | 245-1104797-02 | 6 | 6 | 35 | |||
| 36 | Шайба | Д18-055-А | 17 | 17 | 36 | |||
| 37 | КОЛЬЦО | 024-030-36-2-2 | 4 | 4 | 37 | |||
| 38 | Болт | М8-6gx35.88.35.016 | 2 | 2 | 38 | |||
| 39 | Болт | М10-6gx16.88.35.016 | 3 | 3 | 39 | |||
| 40 | Болт | М10-6gx25.88.35.016 | 5 | 5 | 40 | |||
| 41 | Болт | М10-6gx35.88.35.016 | 1 | 1 | 41 | |||
| 42 | Болт | М10-6gx65.88.35.016 | 2 | 2 | 42 | |||
| 43 | Болт | М10-6gx75.88.35.016 | 1 | 1 | 43 | |||
| 44 | Болт | М10-6gx120.88.35.016 | 2 | 2 | 44 | |||
| 45 | Болт | М10-6gx130.88.35.016 | 1 | 1 | 45 | |||
| 46 | Болт | М10х35.88.35.016 | 8 | 8 | 46 | |||
| 47 | Шайба | 8Т.65Г.06 | 2 | 2 | 47 | |||
| 48 | Шайба | 10.65Г.016 | 15 | 15 | 48 | |||
| 49 | Шайба | А10.01.08кп.016 | 3 | 3 | 49 | |||
| 50 | Кронштейн | 245-1111041-CR | 1 | 1 | 50 |
