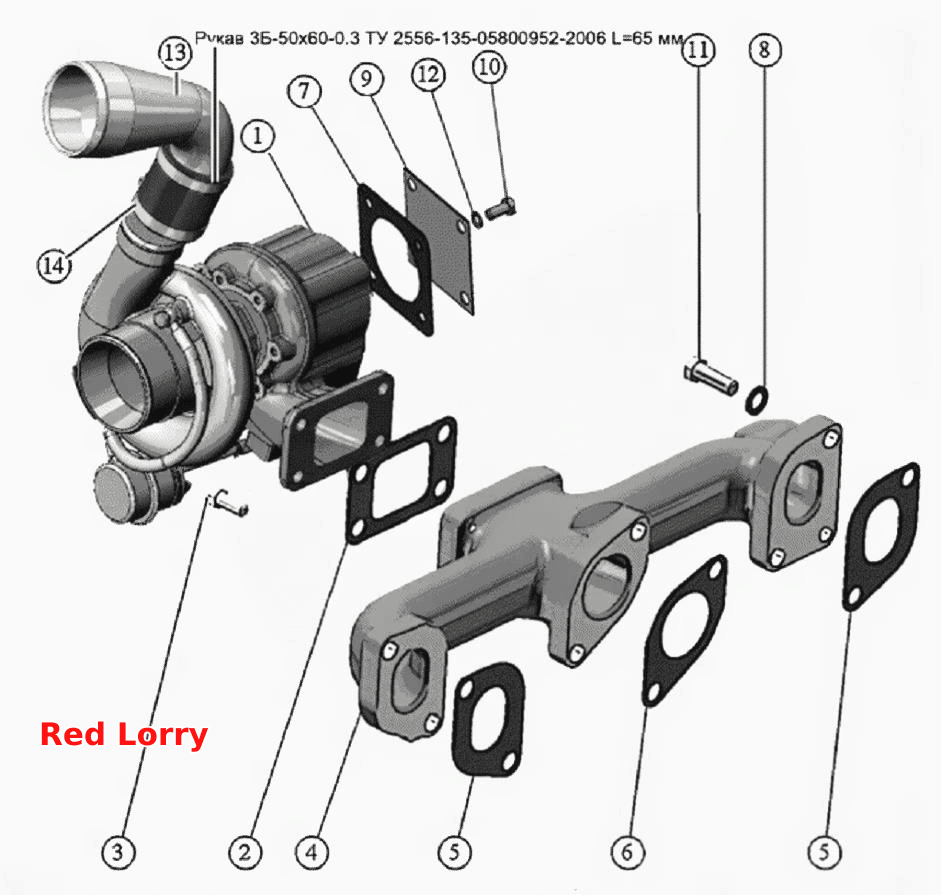

Установка турбокомпрессора.
100%
Название детали
Установка турбокомпрессора
Заводской номер
245-1008040-Д-04
Количество на модель
1
№
Название детали
Турбокомпрессор
Заводской номер
С15-505-10
Количество на модель
1
№
1
Название детали
прокладка
Заводской номер
245-1008016-А
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
245-1008024
Количество на модель
4
№
3
Название детали
Коллектор выпускной
Заводской номер
245-1008025-А
Количество на модель
1
№
4
Название детали
Прокладка выпускного коллектора крайняя
Заводской номер
245-1008026
Количество на модель
2
№
5
Название детали
Прокладка выпускного коллектора средняя
Заводской номер
245-1008027
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
245-1205614-Б
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
245-3701069
Количество на модель
6
№
8
Название детали
Крышка технологическая
Заводской номер
600-1118081
Количество на модель
1
№
9
Название детали
Болт М8-6gx16.88.35.016
Заводской номер
М8-6gx16.88.35.016
Количество на модель
4
№
10
Название детали
Болт М12-6gx35.88.35.016
Заводской номер
М12-6gx35.88.35.016
Количество на модель
6
№
11
Название детали
Шайба
Заводской номер
8Т.65Г.06
Количество на модель
4
№
12
Название детали
Патрубок
Заводской номер
245-1008311
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
GBSM61/20W1(59-63)
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка турбокомпрессора | 245-1008040-Д-04 | 1 | 1 | |||||
| 1 | Турбокомпрессор | С15-505-10 | 1 | 1 | 1 | |||
| 2 | прокладка | 245-1008016-А | 1 | 1 | 2 | |||
| 3 | Болт | 245-1008024 | 4 | 4 | 3 | |||
| 4 | Коллектор выпускной | 245-1008025-А | 1 | 1 | 4 | |||
| 5 | Прокладка выпускного коллектора крайняя | 245-1008026 | 2 | 2 | 5 | |||
| 6 | Прокладка выпускного коллектора средняя | 245-1008027 | 1 | 1 | 6 | |||
| 7 | прокладка | 245-1205614-Б | 1 | 1 | 7 | |||
| 8 | Шайба | 245-3701069 | 6 | 6 | 8 | |||
| 9 | Крышка технологическая | 600-1118081 | 1 | 1 | 9 | |||
| 10 | Болт М8-6gx16.88.35.016 | М8-6gx16.88.35.016 | 4 | 4 | 10 | |||
| 11 | Болт М12-6gx35.88.35.016 | М12-6gx35.88.35.016 | 6 | 6 | 11 | |||
| 12 | Шайба | 8Т.65Г.06 | 4 | 4 | 12 | |||
| 13 | Патрубок | 245-1008311 | 1 | 1 | 13 | |||
| 14 | Хомут | GBSM61/20W1(59-63) | 2 | 2 | 14 |
