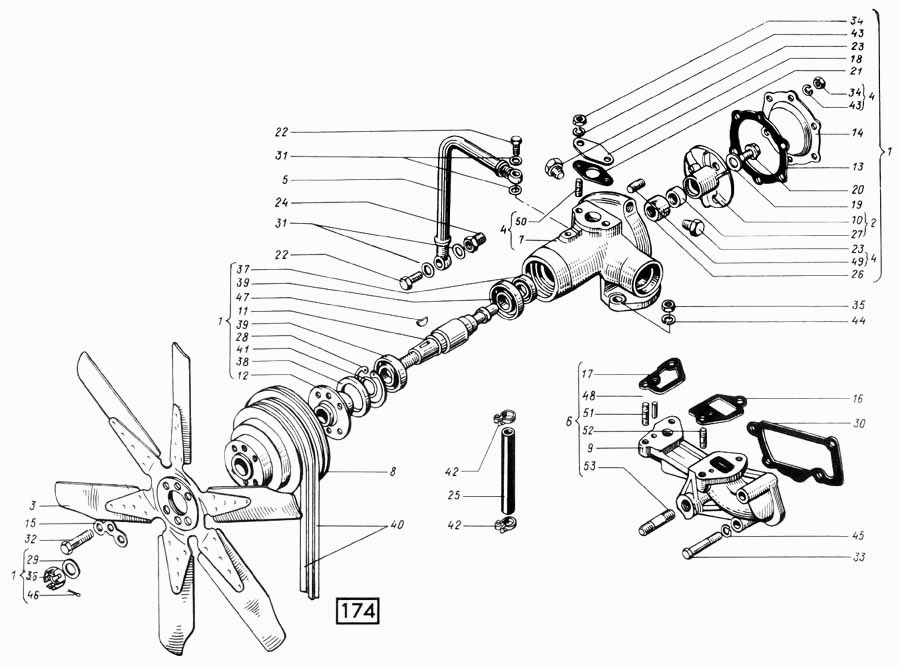

Насос водяной и вентилятор СМД- , - А, - , Б.
100%
Название детали
Болт
Заводской номер
М6-6gх25.88
Количество на модель
№
Название детали
Масляная шайба
Заводской номер
62-13185.00
Количество на модель
№
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
8
№
Название детали
Угольник конечный
Заводской номер
60-29134.00
Количество на модель
№
Название детали
прокладка
Заводской номер
62-13178.00
Количество на модель
№
Название детали
Подшипник
Заводской номер
306
Количество на модель
№
Название детали
Переходник
Заводской номер
31.01-21С37
Количество на модель
№
Название детали
Насос водяной
Заводской номер
62-13002.00
Количество на модель
№
Название детали
Крышка
Заводской номер
62-13177.00
Количество на модель
№
Название детали
Крышка
Заводской номер
62-13026.00
Количество на модель
№
Название детали
корпус
Заводской номер
62-13101.00
Количество на модель
№
Название детали
корпус
Заводской номер
62-13023.00
Количество на модель
№
Название детали
Валик
Заводской номер
62-13105.00
Количество на модель
№
Название детали
Болт
Заводской номер
М8-6gх16.88
Количество на модель
№
Название детали
Шланг соединительный
Заводской номер
31.01-1373
Количество на модель
№
Название детали
Насос водяной
Заводской номер
72-13002.00-02
Количество на модель
1
№
1
Название детали
Крыльчатка
Заводской номер
72-13003.00
Количество на модель
1
№
2
Название детали
Вентилятор
Заводской номер
72-13010.01
Количество на модель
1
№
3
Название детали
корпус
Заводской номер
72-13023.00
Количество на модель
1
№
4
Название детали
Трубка подвода масла
Заводской номер
31-13С7-1
Количество на модель
1
№
5
Название детали
Проставка
Заводской номер
31А-13С8
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
72-13101.00
Количество на модель
1
№
7
Название детали
Шкив вентилятора
Заводской номер
31А-1302-1
Количество на модель
1
№
8
Название детали
Проставка
Заводской номер
31А-1303
Количество на модель
1
№
9
Название детали
Крыльчатка
Заводской номер
72-13104.00
Количество на модель
1
№
10
Название детали
Валик водяного насоса
Заводской номер
72-13105.00
Количество на модель
1
№
11
Название детали
Ступица шкива вентилятора
Заводской номер
60-13110.01
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
60-13130.10
Количество на модель
1
№
13
Название детали
Крышка водяного насоса
Заводской номер
60-13147.20
Количество на модель
1
№
14
Название детали
Стопорная шайба
Заводской номер
60-13157.00
Количество на модель
2
№
15
Название детали
Правая прокладка
Заводской номер
60-13164.00
Количество на модель
1
№
16
Название детали
Прокладка левая
Заводской номер
60-13167.00
Количество на модель
1
№
17
Название детали
Фланец
Заводской номер
60-13171.00
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
72-13173.00
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
72-13175.00
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
60-23110.00
Количество на модель
1
№
21
Название детали
Зажимной болт
Заводской номер
СМД7-1590А-01
Количество на модель
2
№
22
Название детали
Заглушка
Заводской номер
60-01207.00
Количество на модель
2
№
23
Название детали
Переходник
Заводской номер
31А-1311
Количество на модель
1
№
24
Название детали
Шланг соединительный
Заводской номер
31А-1373
Количество на модель
1
№
25
Название детали
Сальник
Заводской номер
01-13С9
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
72-13174.00
Количество на модель
1
№
27
Название детали
Кольцо Б
Заводской номер
14-1359-1
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
14-1362
Количество на модель
1
№
29
Название детали
Прокладка проставки водяного насоса
Заводской номер
СМД14К-1331
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
СМД7-1591А
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
М12-1,25-68х55.88
Количество на модель
6
№
32
Название детали
Болт
Заводской номер
М12-68х70.88
Количество на модель
4
№
33
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
8
№
34
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
4
№
35
Название детали
Орех
Заводской номер
М18х1,5-6Н.6
Количество на модель
1
№
36
Название детали
Манжета
Заводской номер
1.2-20х40-1
Количество на модель
1
№
37
Название детали
Манжета
Заводской номер
1.2-45х65-1
Количество на модель
1
№
38
Название детали
Подшипник
Заводской номер
305А
Количество на модель
2
№
39
Название детали
Ремень зубчатый
Заводской номер
1-14х13-1600
Количество на модель
2
№
40
Название детали
КОЛЬЦО
Заводской номер
024-030-36-2-2
Количество на модель
1
№
41
Название детали
Хомут стяжной
Заводской номер
Н-66С1
Количество на модель
2
№
42
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
№
43
Название детали
Шплинт
Заводской номер
4х28.005
Количество на модель
1
№
46
Название детали
шпонка
Заводской номер
6х9
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | М6-6gх25.88 | |||||||
| Масляная шайба | 62-13185.00 | |||||||
| Шайба | 665Г05 | 8 | 8 | |||||
| Угольник конечный | 60-29134.00 | |||||||
| прокладка | 62-13178.00 | |||||||
| Подшипник | 306 | |||||||
| Переходник | 31.01-21С37 | |||||||
| Насос водяной | 62-13002.00 | |||||||
| Крышка | 62-13177.00 | |||||||
| Крышка | 62-13026.00 | |||||||
| корпус | 62-13101.00 | |||||||
| корпус | 62-13023.00 | |||||||
| Валик | 62-13105.00 | |||||||
| Болт | М8-6gх16.88 | |||||||
| Шланг соединительный | 31.01-1373 | |||||||
| 1 | Насос водяной | 72-13002.00-02 | 1 | 1 | 1 | |||
| 2 | Крыльчатка | 72-13003.00 | 1 | 1 | 2 | |||
| 3 | Вентилятор | 72-13010.01 | 1 | 1 | 3 | |||
| 4 | корпус | 72-13023.00 | 1 | 1 | 4 | |||
| 5 | Трубка подвода масла | 31-13С7-1 | 1 | 1 | 5 | |||
| 6 | Проставка | 31А-13С8 | 1 | 1 | 6 | |||
| 7 | корпус | 72-13101.00 | 1 | 1 | 7 | |||
| 8 | Шкив вентилятора | 31А-1302-1 | 1 | 1 | 8 | |||
| 9 | Проставка | 31А-1303 | 1 | 1 | 9 | |||
| 10 | Крыльчатка | 72-13104.00 | 1 | 1 | 10 | |||
| 11 | Валик водяного насоса | 72-13105.00 | 1 | 1 | 11 | |||
| 12 | Ступица шкива вентилятора | 60-13110.01 | 1 | 1 | 12 | |||
| 13 | прокладка | 60-13130.10 | 1 | 1 | 13 | |||
| 14 | Крышка водяного насоса | 60-13147.20 | 1 | 1 | 14 | |||
| 15 | Стопорная шайба | 60-13157.00 | 2 | 2 | 15 | |||
| 16 | Правая прокладка | 60-13164.00 | 1 | 1 | 16 | |||
| 17 | Прокладка левая | 60-13167.00 | 1 | 1 | 17 | |||
| 18 | Фланец | 60-13171.00 | 1 | 1 | 18 | |||
| 19 | Шайба | 72-13173.00 | 1 | 1 | 19 | |||
| 20 | Болт | 72-13175.00 | 1 | 1 | 20 | |||
| 21 | прокладка | 60-23110.00 | 1 | 1 | 21 | |||
| 22 | Зажимной болт | СМД7-1590А-01 | 2 | 2 | 22 | |||
| 23 | Заглушка | 60-01207.00 | 2 | 2 | 23 | |||
| 24 | Переходник | 31А-1311 | 1 | 1 | 24 | |||
| 25 | Шланг соединительный | 31А-1373 | 1 | 1 | 25 | |||
| 26 | Сальник | 01-13С9 | 1 | 1 | 26 | |||
| 27 | Втулка | 72-13174.00 | 1 | 1 | 27 | |||
| 28 | Кольцо Б | 14-1359-1 | 1 | 1 | 28 | |||
| 29 | Шайба | 14-1362 | 1 | 1 | 29 | |||
| 30 | Прокладка проставки водяного насоса | СМД14К-1331 | 1 | 1 | 30 | |||
| 31 | прокладка | СМД7-1591А | 4 | 4 | 31 | |||
| 32 | Болт | М12-1,25-68х55.88 | 6 | 6 | 32 | |||
| 33 | Болт | М12-68х70.88 | 4 | 4 | 33 | |||
| 34 | Орех | М8-6Н.6 | 8 | 8 | 34 | |||
| 35 | Орех | М10-6Н.6 | 4 | 4 | 35 | |||
| 36 | Орех | М18х1,5-6Н.6 | 1 | 1 | 36 | |||
| 37 | Манжета | 1.2-20х40-1 | 1 | 1 | 37 | |||
| 38 | Манжета | 1.2-45х65-1 | 1 | 1 | 38 | |||
| 39 | Подшипник | 305А | 2 | 2 | 39 | |||
| 40 | Ремень зубчатый | 1-14х13-1600 | 2 | 2 | 40 | |||
| 41 | КОЛЬЦО | 024-030-36-2-2 | 1 | 1 | 41 | |||
| 42 | Хомут стяжной | Н-66С1 | 2 | 2 | 42 | |||
| 43 | Шайба | 865Г05 | 43 | |||||
| 46 | Шплинт | 4х28.005 | 1 | 1 | 46 | |||
| 47 | шпонка | 6х9 | 1 | 1 | 47 |
