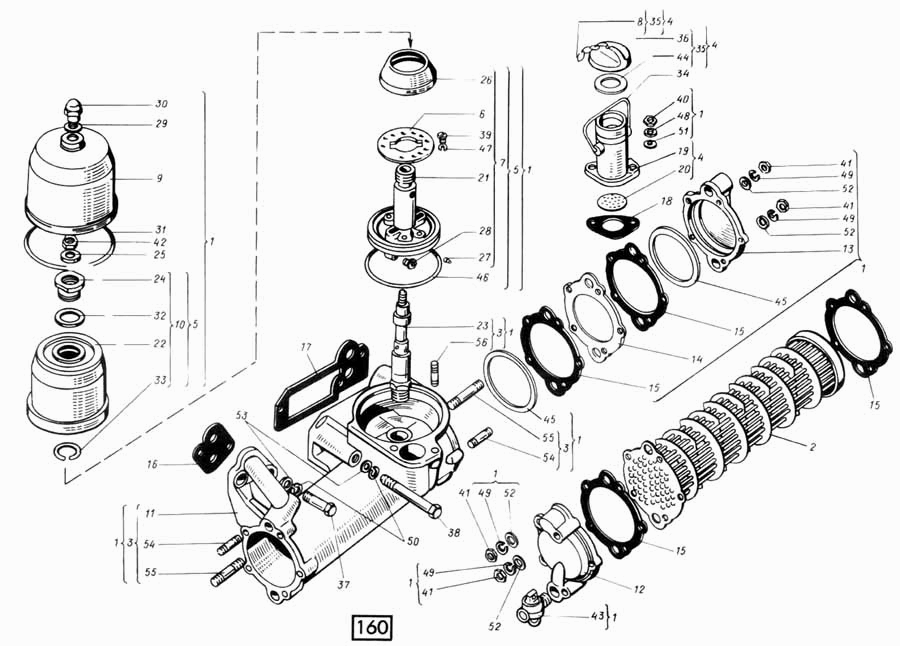

Теплообменник водомасляный с центрифугой СМД- , - А, - , Б.
100%
Название детали
Прокладка крышки
Заводской номер
14-0122
Количество на модель
1
№
Название детали
Водомасляный теплообменник
Заводской номер
31-11С2А
Количество на модель
1
№
1
Название детали
Сердцевина теплообменника
Заводской номер
31-ПС3Б
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
31-11С4А
Количество на модель
1
№
3
Название детали
Патрубок маслоналивной
Заводской номер
31-11С5
Количество на модель
1
№
4
Название детали
Ротор
Заводской номер
14-10С3А
Количество на модель
1
№
5
Название детали
Маслоотражатель
Заводской номер
14-1010Б
Количество на модель
1
№
6
Название детали
Остов ротора
Заводской номер
14-10С10Б
Количество на модель
1
№
7
Название детали
Цепочка
Заводской номер
14-01СП
Количество на модель
1
№
8
Название детали
Колпак
Заводской номер
14-10С11Д
Количество на модель
1
№
9
Название детали
Крышка ротора
Заводской номер
14-10С12Б
Количество на модель
1
№
10
Название детали
Корпус теплообменника
Заводской номер
31-1101А
Количество на модель
1
№
11
Название детали
Крышка теплообменника
Заводской номер
31-1102
Количество на модель
1
№
12
Название детали
Крышка теплообменника
Заводской номер
31-1102-1
Количество на модель
1
№
13
Название детали
Проставка
Заводской номер
31-1103
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
31-1104
Количество на модель
4
№
15
Название детали
Прокладка
Заводской номер
31-1105
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
31-1107
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
31-1108
Количество на модель
1
№
18
Название детали
Патрубок
Заводской номер
31-1109
Количество на модель
1
№
19
Название детали
Сетка
Заводской номер
31-1110
Количество на модель
1
№
20
Название детали
Остов ротора
Заводской номер
14-1008Г
Количество на модель
1
№
21
Название детали
Крышка ротора
Заводской номер
14-1009-1Б
Количество на модель
1
№
22
Название детали
Ось ротора
Заводской номер
18Н-1012-01
Количество на модель
1
№
23
Название детали
Гайка ротора
Заводской номер
14-1013-1А
Количество на модель
1
№
24
Название детали
Упорная шайба
Заводской номер
14-1018А
Количество на модель
1
№
25
Название детали
Насадок
Заводской номер
14-1019А
Количество на модель
1
№
26
Название детали
Штифт
Заводской номер
14-1031
Количество на модель
1
№
27
Название детали
Форсунка
Заводской номер
14-1047А
Количество на модель
2
№
28
Название детали
Прокладка
Заводской номер
14-1059
Количество на модель
1
№
29
Название детали
Колпачковая гайка
Заводской номер
14-1060-1
Количество на модель
1
№
30
Название детали
Прокладка крышки
Заводской номер
14-1065А
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
14-1071-1
Количество на модель
1
№
32
Название детали
Кольцо стопорное
Заводской номер
14-1077-2
Количество на модель
1
№
33
Название детали
Пружина крышки
Заводской номер
СМД1-0124
Количество на модель
1
№
34
Название детали
Крышка
Заводской номер
А19.03.000
Количество на модель
1
№
35
Название детали
Крышка
Заводской номер
14-0108А
Количество на модель
1
№
36
Название детали
Болт
Заводской номер
М12-6gх45.88
Количество на модель
2
№
37
Название детали
Болт
Заводской номер
М12-6gх120.88
Количество на модель
3
№
38
Название детали
Винт
Заводской номер
М6-6gх10.48
Количество на модель
2
№
39
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
2
№
40
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
10
№
41
Название детали
Гайка
Заводской номер
М12х1,25-6Н.6
Количество на модель
1
№
42
Название детали
Пломба
Заводской номер
ПС-10
Количество на модель
1
№
43
Название детали
КОЛЬЦО
Заводской номер
28х14х3-2а
Количество на модель
1
№
44
Название детали
КОЛЬЦО
Заводской номер
104-110-36-2-2
Количество на модель
2
№
45
Название детали
Кольцо-
Заводской номер
14-1066
Количество на модель
2
№
46
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
2
№
47
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
2
№
48
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
10
№
49
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
5
№
50
Название детали
Шайба
Заводской номер
8х1,5.04.05
Количество на модель
2
№
51
Название детали
Шайба
Заводской номер
10х1,5.04.05
Количество на модель
10
№
52
Название детали
Шайба
Заводской номер
12х2.04.05
Количество на модель
5
№
53
Название детали
Шпилька
Заводской номер
М10х30.88
Количество на модель
7
№
54
Название детали
Шпилька
Заводской номер
М10х60.88
Количество на модель
3
№
55
Название детали
Шпилька
Заводской номер
М8х25.В8
Количество на модель
2
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка крышки | 14-0122 | 1 | 1 | |||||
| 1 | Водомасляный теплообменник | 31-11С2А | 1 | 1 | 1 | |||
| 2 | Сердцевина теплообменника | 31-ПС3Б | 1 | 1 | 2 | |||
| 3 | Корпус | 31-11С4А | 1 | 1 | 3 | |||
| 4 | Патрубок маслоналивной | 31-11С5 | 1 | 1 | 4 | |||
| 5 | Ротор | 14-10С3А | 1 | 1 | 5 | |||
| 6 | Маслоотражатель | 14-1010Б | 1 | 1 | 6 | |||
| 7 | Остов ротора | 14-10С10Б | 1 | 1 | 7 | |||
| 8 | Цепочка | 14-01СП | 1 | 1 | 8 | |||
| 9 | Колпак | 14-10С11Д | 1 | 1 | 9 | |||
| 10 | Крышка ротора | 14-10С12Б | 1 | 1 | 10 | |||
| 11 | Корпус теплообменника | 31-1101А | 1 | 1 | 11 | |||
| 12 | Крышка теплообменника | 31-1102 | 1 | 1 | 12 | |||
| 13 | Крышка теплообменника | 31-1102-1 | 1 | 1 | 13 | |||
| 14 | Проставка | 31-1103 | 1 | 1 | 14 | |||
| 15 | Прокладка | 31-1104 | 4 | 4 | 15 | |||
| 16 | Прокладка | 31-1105 | 1 | 1 | 16 | |||
| 17 | Прокладка | 31-1107 | 1 | 1 | 17 | |||
| 18 | Прокладка | 31-1108 | 1 | 1 | 18 | |||
| 19 | Патрубок | 31-1109 | 1 | 1 | 19 | |||
| 20 | Сетка | 31-1110 | 1 | 1 | 20 | |||
| 21 | Остов ротора | 14-1008Г | 1 | 1 | 21 | |||
| 22 | Крышка ротора | 14-1009-1Б | 1 | 1 | 22 | |||
| 23 | Ось ротора | 18Н-1012-01 | 1 | 1 | 23 | |||
| 24 | Гайка ротора | 14-1013-1А | 1 | 1 | 24 | |||
| 25 | Упорная шайба | 14-1018А | 1 | 1 | 25 | |||
| 26 | Насадок | 14-1019А | 1 | 1 | 26 | |||
| 27 | Штифт | 14-1031 | 1 | 1 | 27 | |||
| 28 | Форсунка | 14-1047А | 2 | 2 | 28 | |||
| 29 | Прокладка | 14-1059 | 1 | 1 | 29 | |||
| 30 | Колпачковая гайка | 14-1060-1 | 1 | 1 | 30 | |||
| 31 | Прокладка крышки | 14-1065А | 1 | 1 | 31 | |||
| 32 | прокладка | 14-1071-1 | 1 | 1 | 32 | |||
| 33 | Кольцо стопорное | 14-1077-2 | 1 | 1 | 33 | |||
| 34 | Пружина крышки | СМД1-0124 | 1 | 1 | 34 | |||
| 35 | Крышка | А19.03.000 | 1 | 1 | 35 | |||
| 36 | Крышка | 14-0108А | 1 | 1 | 36 | |||
| 37 | Болт | М12-6gх45.88 | 2 | 2 | 37 | |||
| 38 | Болт | М12-6gх120.88 | 3 | 3 | 38 | |||
| 39 | Винт | М6-6gх10.48 | 2 | 2 | 39 | |||
| 40 | Орех | М8-6Н.6 | 2 | 2 | 40 | |||
| 41 | Орех | М10-6Н.6 | 10 | 10 | 41 | |||
| 42 | Гайка | М12х1,25-6Н.6 | 1 | 1 | 42 | |||
| 43 | Пломба | ПС-10 | 1 | 1 | 43 | |||
| 44 | КОЛЬЦО | 28х14х3-2а | 1 | 1 | 44 | |||
| 45 | КОЛЬЦО | 104-110-36-2-2 | 2 | 2 | 45 | |||
| 46 | Кольцо- | 14-1066 | 2 | 2 | 46 | |||
| 47 | Шайба | 665Г05 | 2 | 2 | 47 | |||
| 48 | Шайба | 865Г05 | 2 | 2 | 48 | |||
| 49 | Шайба | 1065Г05 | 10 | 10 | 49 | |||
| 50 | Шайба | 1265Г05 | 5 | 5 | 50 | |||
| 51 | Шайба | 8х1,5.04.05 | 2 | 2 | 51 | |||
| 52 | Шайба | 10х1,5.04.05 | 10 | 10 | 52 | |||
| 53 | Шайба | 12х2.04.05 | 5 | 5 | 53 | |||
| 54 | Шпилька | М10х30.88 | 7 | 7 | 54 | |||
| 55 | Шпилька | М10х60.88 | 3 | 3 | 55 | |||
| 56 | Шпилька | М8х25.В8 | 2 | 2 | 56 |
