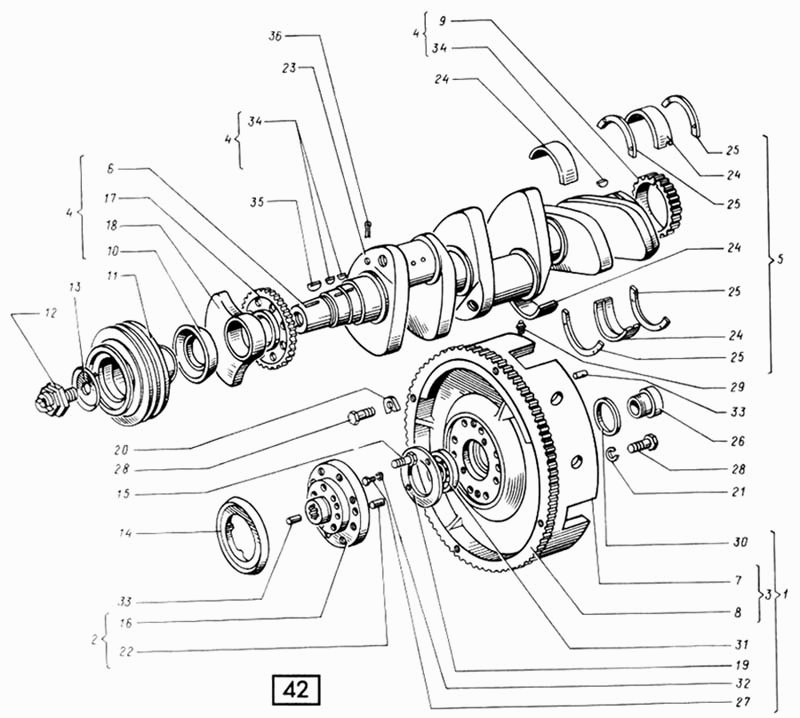

Вал коленчатый СМД-60, -62, -64, -66, -72, -61, -63, -65, -73
100%
Название детали
Вал коленчатый
Заводской номер
60-04008.00-01
Количество на модель
№
Название детали
Шпонка
Заводской номер
10х13
Количество на модель
№
Название детали
Шкив
Заводской номер
65-60471
Количество на модель
№
Название детали
Шкив
Заводской номер
65-04106.00
Количество на модель
№
Название детали
Шайба
Заводской номер
62М-04130.00
Количество на модель
№
Название детали
Маховик
Заводской номер
66-04006.00
Количество на модель
№
Название детали
Маховик
Заводской номер
66-04002.00
Количество на модель
№
Название детали
Комплект коренных вкладышей
Заводской номер
А23.01-98-72сбЛН2
Количество на модель
№
Название детали
Комплект коренных вкладышей
Заводской номер
А23.01-98-72сбЛН1
Количество на модель
№
Название детали
Комплект коренных вкладышей
Заводской номер
А23.01-98-60сбН2
Количество на модель
1
№
Название детали
Кольцо В4565Г
Заводской номер
66-04137.00
Количество на модель
№
Название детали
Вкладыш коренного подшипника
Заводской номер
А23.01.9808А
Количество на модель
№
Название детали
Вкладыш коренного подшипника
Заводской номер
А23.01-9807
Количество на модель
8
№
Название детали
Вал коленчатый
Заводской номер
72-04101.00
Количество на модель
№
Название детали
Вал коленчатый
Заводской номер
62М-04101.00
Количество на модель
№
Название детали
Вал коленчатый
Заводской номер
62М-04008.00
Количество на модель
№
Название детали
Маховик
Заводской номер
60-04002.10
Количество на модель
1
№
1
Название детали
Маховик
Заводской номер
60-04002.10-01
Количество на модель
№
1
Название детали
Фланец коленчатого вала
Заводской номер
60-04004.10
Количество на модель
1
№
2
Название детали
Маховик
Заводской номер
60-04006.11
Количество на модель
1
№
3
Название детали
Маховик
Заводской номер
60-04006.11-01
Количество на модель
№
3
Название детали
Вал коленчатый
Заводской номер
60-04008.00
Количество на модель
1
№
4
Название детали
Комплект коренных вкладышей
Заводской номер
А23.01-98-60сбН1
Количество на модель
1
№
5
Название детали
Вал коленчатый
Заводской номер
60-04101.20
Количество на модель
1
№
6
Название детали
Маховик
Заводской номер
60-04102.11
Количество на модель
1
№
7
Название детали
Венец маховика
Заводской номер
60-04103.10
Количество на модель
1
№
8
Название детали
Венец
Заводской номер
61-04103.00
Количество на модель
№
8
Название детали
Колесо зубчатое m = 2.5, z = 45
Заводской номер
60-04104.00
Количество на модель
1
№
9
Название детали
Маслоотражатель
Заводской номер
60-04105.20
Количество на модель
1
№
10
Название детали
Шкив
Заводской номер
60-04106.10
Количество на модель
1
№
11
Название детали
Храповик
Заводской номер
60-04107.10
Количество на модель
1
№
12
Название детали
Шайба стопорная
Заводской номер
60-04109.10
Количество на модель
1
№
13
Название детали
Маслоотражатель
Заводской номер
60-04113.20
Количество на модель
1
№
14
Название детали
Болт крепления маховика и фланца
Заводской номер
60-04114.10
Количество на модель
15
№
15
Название детали
Фланец коленчатого вала
Заводской номер
60-04115.10
Количество на модель
1
№
16
Название детали
Колесо зубчатое
Заводской номер
60-04121.10
Количество на модель
1
№
17
Название детали
Противовес коленчатого вала передний
Заводской номер
60-04122.21
Количество на модель
1
№
18
Название детали
Кольцо упорное
Заводской номер
60-04129.00
Количество на модель
1
№
19
Название детали
Шайба стопорная
Заводской номер
60-04131.00
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
60-01150.00
Количество на модель
8
№
21
Название детали
Штифт установочный
Заводской номер
СМД55-0410
Количество на модель
2
№
22
Название детали
Заглушка
Заводской номер
СМД55-0411
Количество на модель
6
№
23
Название детали
Вкладыш коренного подшипника
Заводской номер
А23.01.9807А
Количество на модель
№
24
Название детали
Полукольцо упорное
Заводской номер
А23.01-12001
Количество на модель
4
№
25
Название детали
Втулка
Заводской номер
162.21.206
Количество на модель
№
26
Название детали
Болт
Заводской номер
М6-6gх12.88
Количество на модель
2
№
27
Название детали
Болт
Заводской номер
М10-6gх45.88
Количество на модель
4
№
28
Название детали
Масленка
Заводской номер
1.3.Ц.6
Количество на модель
1
№
29
Название детали
Манжета
Заводской номер
1.2-50х70-1
Количество на модель
1
№
30
Название детали
Подшипник
Заводской номер
60209
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
2
№
32
Название детали
Штифт
Заводской номер
12h18х25.Т.О
Количество на модель
3
№
33
Название детали
Шпонка сегментная
Заводской номер
10х15
Количество на модель
1
№
35
Название детали
Шплинт ГОСТ 397-79
Заводской номер
4х22-005
Количество на модель
6
№
36
Название детали
Шпонка ГОСТ 8795-63
Заводской номер
8х11
Количество на модель
3
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал коленчатый | 60-04008.00-01 | |||||||
| Шпонка | 10х13 | |||||||
| Шкив | 65-60471 | |||||||
| Шкив | 65-04106.00 | |||||||
| Шайба | 62М-04130.00 | |||||||
| Маховик | 66-04006.00 | |||||||
| Маховик | 66-04002.00 | |||||||
| Комплект коренных вкладышей | А23.01-98-72сбЛН2 | |||||||
| Комплект коренных вкладышей | А23.01-98-72сбЛН1 | |||||||
| Комплект коренных вкладышей | А23.01-98-60сбН2 | 1 | 1 | |||||
| Кольцо В4565Г | 66-04137.00 | |||||||
| Вкладыш коренного подшипника | А23.01.9808А | |||||||
| Вкладыш коренного подшипника | А23.01-9807 | 8 | 8 | |||||
| Вал коленчатый | 72-04101.00 | |||||||
| Вал коленчатый | 62М-04101.00 | |||||||
| Вал коленчатый | 62М-04008.00 | |||||||
| 1 | Маховик | 60-04002.10 | 1 | 1 | 1 | |||
| 1 | Маховик | 60-04002.10-01 | 1 | |||||
| 2 | Фланец коленчатого вала | 60-04004.10 | 1 | 1 | 2 | |||
| 3 | Маховик | 60-04006.11 | 1 | 1 | 3 | |||
| 3 | Маховик | 60-04006.11-01 | 3 | |||||
| 4 | Вал коленчатый | 60-04008.00 | 1 | 1 | 4 | |||
| 5 | Комплект коренных вкладышей | А23.01-98-60сбН1 | 1 | 1 | 5 | |||
| 6 | Вал коленчатый | 60-04101.20 | 1 | 1 | 6 | |||
| 7 | Маховик | 60-04102.11 | 1 | 1 | 7 | |||
| 8 | Венец маховика | 60-04103.10 | 1 | 1 | 8 | |||
| 8 | Венец | 61-04103.00 | 8 | |||||
| 9 | Колесо зубчатое m = 2.5, z = 45 | 60-04104.00 | 1 | 1 | 9 | |||
| 10 | Маслоотражатель | 60-04105.20 | 1 | 1 | 10 | |||
| 11 | Шкив | 60-04106.10 | 1 | 1 | 11 | |||
| 12 | Храповик | 60-04107.10 | 1 | 1 | 12 | |||
| 13 | Шайба стопорная | 60-04109.10 | 1 | 1 | 13 | |||
| 14 | Маслоотражатель | 60-04113.20 | 1 | 1 | 14 | |||
| 15 | Болт крепления маховика и фланца | 60-04114.10 | 15 | 15 | 15 | |||
| 16 | Фланец коленчатого вала | 60-04115.10 | 1 | 1 | 16 | |||
| 17 | Колесо зубчатое | 60-04121.10 | 1 | 1 | 17 | |||
| 18 | Противовес коленчатого вала передний | 60-04122.21 | 1 | 1 | 18 | |||
| 19 | Кольцо упорное | 60-04129.00 | 1 | 1 | 19 | |||
| 20 | Шайба стопорная | 60-04131.00 | 4 | 4 | 20 | |||
| 21 | Шайба | 60-01150.00 | 8 | 8 | 21 | |||
| 22 | Штифт установочный | СМД55-0410 | 2 | 2 | 22 | |||
| 23 | Заглушка | СМД55-0411 | 6 | 6 | 23 | |||
| 24 | Вкладыш коренного подшипника | А23.01.9807А | 24 | |||||
| 25 | Полукольцо упорное | А23.01-12001 | 4 | 4 | 25 | |||
| 26 | Втулка | 162.21.206 | 26 | |||||
| 27 | Болт | М6-6gх12.88 | 2 | 2 | 27 | |||
| 28 | Болт | М10-6gх45.88 | 4 | 4 | 28 | |||
| 29 | Масленка | 1.3.Ц.6 | 1 | 1 | 29 | |||
| 30 | Манжета | 1.2-50х70-1 | 1 | 1 | 30 | |||
| 31 | Подшипник | 60209 | 1 | 1 | 31 | |||
| 32 | Шайба | 665Г05 | 2 | 2 | 32 | |||
| 33 | Штифт | 12h18х25.Т.О | 3 | 3 | 33 | |||
| 35 | Шпонка сегментная | 10х15 | 1 | 1 | 35 | |||
| 36 | Шплинт ГОСТ 397-79 | 4х22-005 | 6 | 6 | 36 | |||
| 37 | Шпонка ГОСТ 8795-63 | 8х11 | 3 | 3 | 37 |
