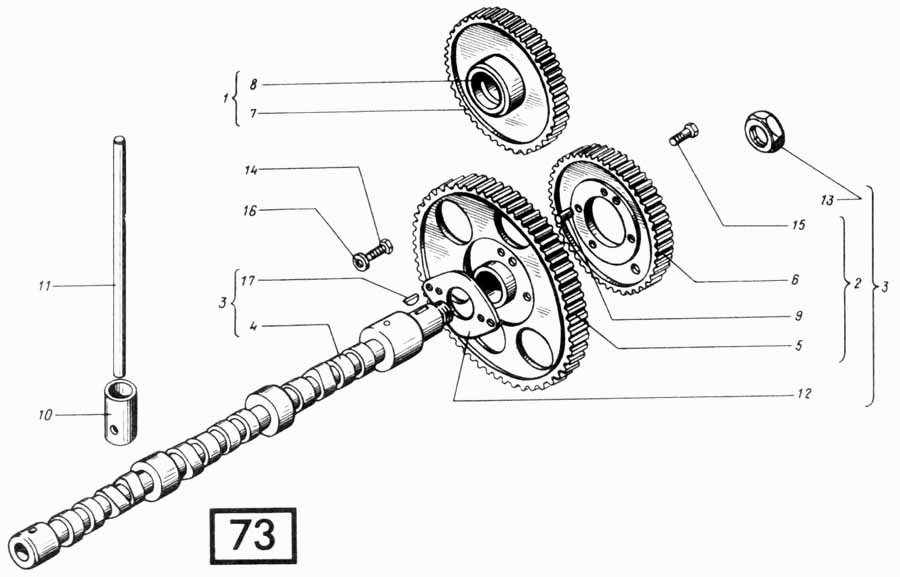

Распределение СМД-60, -62, -64, -66, -72
100%
Название детали
Колесо зубчатое
Заводской номер
60-05002.30
Количество на модель
1
№
1
Название детали
Блок зубчатых колес
Заводской номер
60-05003.20
Количество на модель
1
№
2
Название детали
Вал распределительный
Заводской номер
60-05004.10
Количество на модель
1
№
3
Название детали
Вал распределительный
Заводской номер
60-05101.11
Количество на модель
1
№
4
Название детали
Колесо зубчатое
Заводской номер
60-05102.20
Количество на модель
1
№
5
Название детали
Колесо зубчатое
Заводской номер
60-05103.20
Количество на модель
1
№
6
Название детали
Колесо зубчатое
Заводской номер
60-05104.20
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
60-05105.10
Количество на модель
1
№
8
Название детали
Фиксатор
Заводской номер
60-05106.00
Количество на модель
1
№
9
Название детали
Толкатель
Заводской номер
14-0512
Количество на модель
12
№
10
Название детали
Штанга толкателя
Заводской номер
60-05113.00
Количество на модель
12
№
11
Название детали
Фланец
Заводской номер
60-05114.10
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
60-05123.10
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
60-05125.00
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М10-68х25.56
Количество на модель
2
№
15
Название детали
Шайба стопорная
Заводской номер
11х26
Количество на модель
2
№
16
Название детали
Шпонка ГОСТ 8795-63
Заводской номер
8х11
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колесо зубчатое | 60-05002.30 | 1 | 1 | 1 | |||
| 2 | Блок зубчатых колес | 60-05003.20 | 1 | 1 | 2 | |||
| 3 | Вал распределительный | 60-05004.10 | 1 | 1 | 3 | |||
| 4 | Вал распределительный | 60-05101.11 | 1 | 1 | 4 | |||
| 5 | Колесо зубчатое | 60-05102.20 | 1 | 1 | 5 | |||
| 6 | Колесо зубчатое | 60-05103.20 | 1 | 1 | 6 | |||
| 7 | Колесо зубчатое | 60-05104.20 | 1 | 1 | 7 | |||
| 8 | Втулка | 60-05105.10 | 1 | 1 | 8 | |||
| 9 | Фиксатор | 60-05106.00 | 1 | 1 | 9 | |||
| 10 | Толкатель | 14-0512 | 12 | 12 | 10 | |||
| 11 | Штанга толкателя | 60-05113.00 | 12 | 12 | 11 | |||
| 12 | Фланец | 60-05114.10 | 1 | 1 | 12 | |||
| 13 | Гайка | 60-05123.10 | 1 | 1 | 13 | |||
| 14 | Болт | 60-05125.00 | 4 | 4 | 14 | |||
| 15 | Болт | М10-68х25.56 | 2 | 2 | 15 | |||
| 16 | Шайба стопорная | 11х26 | 2 | 2 | 16 | |||
| 17 | Шпонка ГОСТ 8795-63 | 8х11 | 1 | 1 | 17 |
