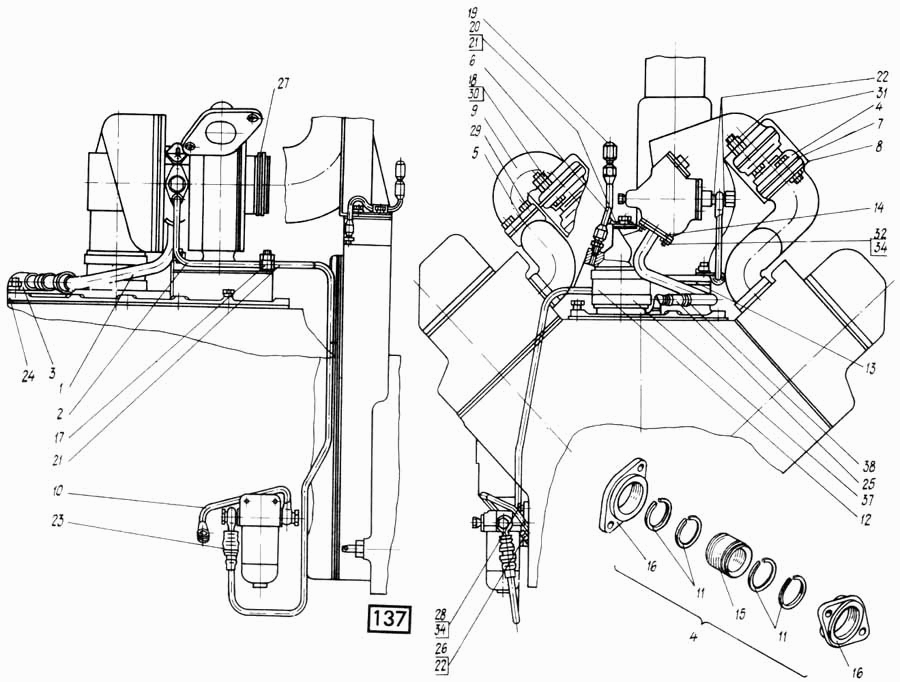

Установка турбокомпрессора СМД-60, -62, -64, -66, -72, -61, -63, -65, -73
100%
Название детали
Патрубок правый
Заводской номер
66-28028.00
Количество на модель
№
Название детали
Трубка
Заводской номер
36-27004.00
Количество на модель
№
Название детали
Турбокомпрессор ТКР11Н-1
Заводской номер
112.30001.10
Количество на модель
1
№
Название детали
Турбокомпрессор ТКР11Н-1
Заводской номер
212.30001.00
Количество на модель
№
Название детали
Шланг соединительный
Заводской номер
60-28137.00
Количество на модель
№
Название детали
Трубка маслоподводящая
Заводской номер
60-28002.30
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
60-28003.00
Количество на модель
1
№
2
Название детали
Патрубок маслоотводящий
Заводской номер
60-28007.00
Количество на модель
1
№
3
Название детали
Компенсатор
Заводской номер
60-28014.12
Количество на модель
2
№
4
Название детали
Прокладка патрубка
Заводской номер
60-28016.10
Количество на модель
1
№
5
Название детали
Трубка подвода масла
Заводской номер
60-28017.11
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
60-28018.01
Количество на модель
4
№
7
Название детали
Кожух
Заводской номер
60-28020.00
Количество на модель
2
№
8
Название детали
Патрубок турбины
Заводской номер
60-28022.02
Количество на модель
1
№
9
Название детали
Трубка подвода
Заводской номер
60-28025.11
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
60-28104.00
Количество на модель
8
№
11
Название детали
Шланг соединительный
Заводской номер
60-28137.10
Количество на модель
№
12
Название детали
Прокладка
Заводской номер
60-28138.12
Количество на модель
4
№
13
Название детали
Прокладка
Заводской номер
60-28143.00
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
60-28146.10
Количество на модель
2
№
15
Название детали
Фланец
Заводской номер
60-28148.30
Количество на модель
4
№
16
Название детали
Хомут
Заводской номер
60-28150.20
Количество на модель
12
№
17
Название детали
Гайка
Заводской номер
60-28152.00
Количество на модель
№
18
Название детали
Штуцер
Заводской номер
60-28170.11
Количество на модель
№
19
Название детали
Хомут
Заводской номер
60-28171.00
Количество на модель
№
20
Название детали
Прокладка
Заводской номер
60-15167.00
Количество на модель
№
21
Название детали
прокладка
Заводской номер
СМД7-1539А
Количество на модель
4
№
22
Название детали
Фильтр в сборе
Заводской номер
17К-28С9А
Количество на модель
1
№
23
Название детали
Прокладка
Заводской номер
17К-2827
Количество на модель
1
№
24
Название детали
Шланг соединительный
Заводской номер
17К-2840
Количество на модель
1
№
25
Название детали
Болт зажимной
Заводской номер
17К-2845
Количество на модель
1
№
26
Название детали
Кольцо уплотнительное
Заводской номер
50-1004063
Количество на модель
2
№
27
Название детали
Винт
Заводской номер
М8-6gх25.88
Количество на модель
2
№
28
Название детали
Болт
Заводской номер
М10-6gх25.88
Количество на модель
4
№
29
Название детали
Болт
Заводской номер
М12-6gх40.88
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
М12-6gх50.88
Количество на модель
4
№
31
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
2
№
32
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
№
33
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
№
35
Название детали
Хомут
Заводской номер
А23-02.250
Количество на модель
2
№
36
Название детали
Хомут
Заводской номер
А23-02.220
Количество на модель
№
37
Название детали
Хомут стяжной
Заводской номер
Н-66С8
Количество на модель
2
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Патрубок правый | 66-28028.00 | |||||||
| Трубка | 36-27004.00 | |||||||
| Турбокомпрессор ТКР11Н-1 | 112.30001.10 | 1 | 1 | |||||
| Турбокомпрессор ТКР11Н-1 | 212.30001.00 | |||||||
| Шланг соединительный | 60-28137.00 | |||||||
| 1 | Трубка маслоподводящая | 60-28002.30 | 1 | 1 | 1 | |||
| 2 | Трубка | 60-28003.00 | 1 | 1 | 2 | |||
| 3 | Патрубок маслоотводящий | 60-28007.00 | 1 | 1 | 3 | |||
| 4 | Компенсатор | 60-28014.12 | 2 | 2 | 4 | |||
| 5 | Прокладка патрубка | 60-28016.10 | 1 | 1 | 5 | |||
| 6 | Трубка подвода масла | 60-28017.11 | 1 | 1 | 6 | |||
| 7 | Прокладка | 60-28018.01 | 4 | 4 | 7 | |||
| 8 | Кожух | 60-28020.00 | 2 | 2 | 8 | |||
| 9 | Патрубок турбины | 60-28022.02 | 1 | 1 | 9 | |||
| 10 | Трубка подвода | 60-28025.11 | 1 | 1 | 10 | |||
| 11 | Кольцо | 60-28104.00 | 8 | 8 | 11 | |||
| 12 | Шланг соединительный | 60-28137.10 | 12 | |||||
| 13 | Прокладка | 60-28138.12 | 4 | 4 | 13 | |||
| 14 | Прокладка | 60-28143.00 | 1 | 1 | 14 | |||
| 15 | Втулка | 60-28146.10 | 2 | 2 | 15 | |||
| 16 | Фланец | 60-28148.30 | 4 | 4 | 16 | |||
| 17 | Хомут | 60-28150.20 | 12 | 12 | 17 | |||
| 18 | Гайка | 60-28152.00 | 18 | |||||
| 19 | Штуцер | 60-28170.11 | 19 | |||||
| 20 | Хомут | 60-28171.00 | 20 | |||||
| 21 | Прокладка | 60-15167.00 | 21 | |||||
| 22 | прокладка | СМД7-1539А | 4 | 4 | 22 | |||
| 23 | Фильтр в сборе | 17К-28С9А | 1 | 1 | 23 | |||
| 24 | Прокладка | 17К-2827 | 1 | 1 | 24 | |||
| 25 | Шланг соединительный | 17К-2840 | 1 | 1 | 25 | |||
| 26 | Болт зажимной | 17К-2845 | 1 | 1 | 26 | |||
| 27 | Кольцо уплотнительное | 50-1004063 | 2 | 2 | 27 | |||
| 28 | Винт | М8-6gх25.88 | 2 | 2 | 28 | |||
| 29 | Болт | М10-6gх25.88 | 4 | 4 | 29 | |||
| 30 | Болт | М12-6gх40.88 | 4 | 4 | 30 | |||
| 31 | Болт | М12-6gх50.88 | 4 | 4 | 31 | |||
| 32 | Орех | М8-6Н.6 | 2 | 2 | 32 | |||
| 33 | Орех | М10-6Н.6 | 33 | |||||
| 34 | Шайба | 865Г05 | 4 | 4 | 34 | |||
| 35 | Шайба | 1065Г05 | 35 | |||||
| 36 | Хомут | А23-02.250 | 2 | 2 | 36 | |||
| 37 | Хомут | А23-02.220 | 37 | |||||
| 38 | Хомут стяжной | Н-66С8 | 2 | 2 | 38 |
