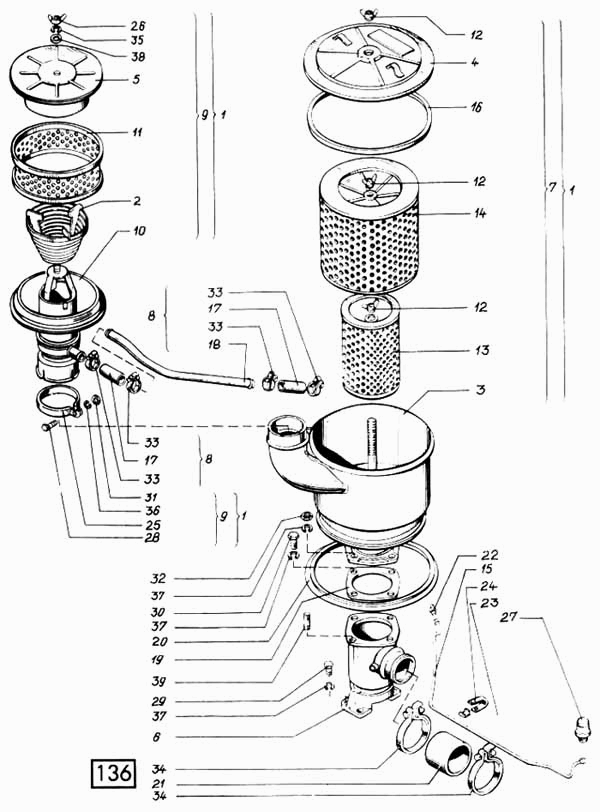

Воздухоочиститель СМД-60, -62, -64, -66, -72
100%
Название детали
Воздухоочиститель
Заводской номер
66-12002.10
Количество на модель
№
1
Название детали
Кольцо решетки
Заводской номер
66-12003.00
Количество на модель
№
2
Название детали
Корпус
Заводской номер
66-12004.10
Количество на модель
№
3
Название детали
Крышка
Заводской номер
62-12008.00-01
Количество на модель
№
4
Название детали
Крышка
Заводской номер
66-12009.00
Количество на модель
№
5
Название детали
Кронштейн
Заводской номер
60-12010.61
Количество на модель
№
6
Название детали
Воздухоочиститель
Заводской номер
66-12011.10
Количество на модель
№
7
Название детали
Трубка отсосная
Заводской номер
66-12012.20
Количество на модель
№
8
Название детали
Решетка инерционная
Заводской номер
66-12023.00
Количество на модель
№
9
Название детали
Корпус
Заводской номер
66-12024.00
Количество на модель
№
10
Название детали
Сетка
Заводской номер
66-12025.00
Количество на модель
№
11
Название детали
Зажим
Заводской номер
60-12027.10
Количество на модель
№
12
Название детали
Фильтр- патрон
Заводской номер
60-12028.00
Количество на модель
№
13
Название детали
Фильтр- патрон
Заводской номер
60-12029.00
Количество на модель
№
14
Название детали
Трубопровод
Заводской номер
66-12036.00
Количество на модель
№
15
Название детали
Кольцо уплотнительное
Заводской номер
60-12110.10
Количество на модель
№
16
Название детали
Шланг соединительный
Заводской номер
60-12126.00
Количество на модель
№
17
Название детали
Трубка отсосная
Заводской номер
60-12132.20
Количество на модель
№
18
Название детали
Прокладка
Заводской номер
60-12133.20
Количество на модель
№
19
Название детали
Кольцо уплотнительное
Заводской номер
60-12141.20
Количество на модель
№
20
Название детали
Шланг соединительный
Заводской номер
60-12154.10
Количество на модель
№
21
Название детали
Штуцер
Заводской номер
60-12214.00
Количество на модель
№
22
Название детали
Прокладка
Заводской номер
20-1501
Количество на модель
№
23
Название детали
Хомут
Заводской номер
20-1504
Количество на модель
№
24
Название детали
Хомут
Заводской номер
60-12200.00-01
Количество на модель
№
25
Название детали
Гайка-барашек
Заводской номер
14-1266А
Количество на модель
№
26
Название детали
Индикатор
Заводской номер
И3В-700
Количество на модель
№
27
Название детали
Болт
Заводской номер
М10-6gх35.88
Количество на модель
№
28
Название детали
Болт
Заводской номер
М12-6gх30.88
Количество на модель
№
29
Название детали
Болт
Заводской номер
М12-6gх35.88
Количество на модель
№
30
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
№
31
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
№
32
Название детали
Хомут
Заводской номер
А23-02.170
Количество на модель
№
33
Название детали
Хомут
Заводской номер
А23-02.220
Количество на модель
№
34
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
№
35
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
№
36
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
№
37
Название детали
Шайба
Заводской номер
8х1,5.04.05
Количество на модель
№
38
Название детали
Шпилька
Заводской номер
М12х30.88
Количество на модель
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухоочиститель | 66-12002.10 | 1 | |||||
| 2 | Кольцо решетки | 66-12003.00 | 2 | |||||
| 3 | Корпус | 66-12004.10 | 3 | |||||
| 4 | Крышка | 62-12008.00-01 | 4 | |||||
| 5 | Крышка | 66-12009.00 | 5 | |||||
| 6 | Кронштейн | 60-12010.61 | 6 | |||||
| 7 | Воздухоочиститель | 66-12011.10 | 7 | |||||
| 8 | Трубка отсосная | 66-12012.20 | 8 | |||||
| 9 | Решетка инерционная | 66-12023.00 | 9 | |||||
| 10 | Корпус | 66-12024.00 | 10 | |||||
| 11 | Сетка | 66-12025.00 | 11 | |||||
| 12 | Зажим | 60-12027.10 | 12 | |||||
| 13 | Фильтр- патрон | 60-12028.00 | 13 | |||||
| 14 | Фильтр- патрон | 60-12029.00 | 14 | |||||
| 15 | Трубопровод | 66-12036.00 | 15 | |||||
| 16 | Кольцо уплотнительное | 60-12110.10 | 16 | |||||
| 17 | Шланг соединительный | 60-12126.00 | 17 | |||||
| 18 | Трубка отсосная | 60-12132.20 | 18 | |||||
| 19 | Прокладка | 60-12133.20 | 19 | |||||
| 20 | Кольцо уплотнительное | 60-12141.20 | 20 | |||||
| 21 | Шланг соединительный | 60-12154.10 | 21 | |||||
| 22 | Штуцер | 60-12214.00 | 22 | |||||
| 23 | Прокладка | 20-1501 | 23 | |||||
| 24 | Хомут | 20-1504 | 24 | |||||
| 25 | Хомут | 60-12200.00-01 | 25 | |||||
| 26 | Гайка-барашек | 14-1266А | 26 | |||||
| 27 | Индикатор | И3В-700 | 27 | |||||
| 28 | Болт | М10-6gх35.88 | 28 | |||||
| 29 | Болт | М12-6gх30.88 | 29 | |||||
| 30 | Болт | М12-6gх35.88 | 30 | |||||
| 31 | Орех | М10-6Н.6 | 31 | |||||
| 32 | Гайка | М12-6Н.6 | 32 | |||||
| 33 | Хомут | А23-02.170 | 33 | |||||
| 34 | Хомут | А23-02.220 | 34 | |||||
| 35 | Шайба | 865Г05 | 35 | |||||
| 36 | Шайба | 1065Г05 | 36 | |||||
| 37 | Шайба | 1265Г05 | 37 | |||||
| 38 | Шайба | 8х1,5.04.05 | 38 | |||||
| 39 | Шпилька | М12х30.88 | 39 |
