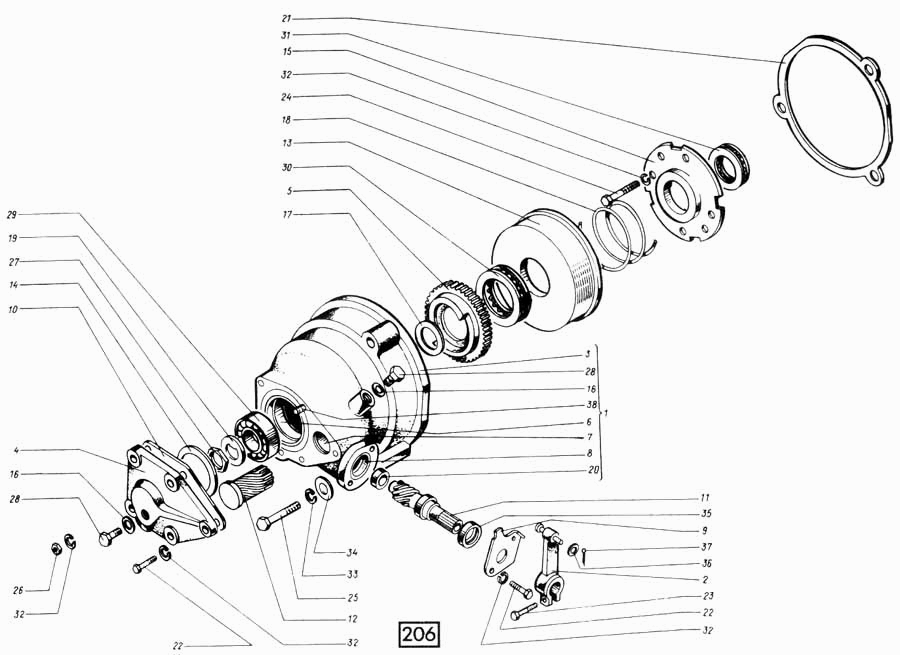

Редуктор пускового двигателя СМД-60, -62, -64, -66, -72
100%
Название детали
Редуктор пускового двигателя
Заводской номер
350.12.010.00
Количество на модель
1
№
Название детали
Редуктор
Заводской номер
352.12.010.00
Количество на модель
№
Название детали
Рычаг
Заводской номер
352.12.032.10
Количество на модель
№
Название детали
Корпус
Заводской номер
350.12.050.20
Количество на модель
1
№
1
Название детали
Рычаг (47521133)
Заводской номер
350.12.100.00
Количество на модель
1
№
2
Название детали
Корпус
Заводской номер
350.12.001.12
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
350.12.004.10
Количество на модель
1
№
4
Название детали
Упор нажимной
Заводской номер
350.12.005.00
Количество на модель
1
№
5
Название детали
Упор
Заводской номер
350.12.006.11
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
350.12.062.10
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
350.12.064.10
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
352.12.078.11
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
350.12.082.01
Количество на модель
1
№
10
Название детали
Валик рукоятки
Заводской номер
350.12.094.12
Количество на модель
1
№
11
Название детали
Валик включения
Заводской номер
350.12.095.10
Количество на модель
1
№
12
Название детали
Диск нажимной
Заводской номер
14-1906-2
Количество на модель
1
№
13
Название детали
Кольцо Б
Заводской номер
14-1359-1
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
14-1905-1
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
СМД7-1539А
Количество на модель
2
№
16
Название детали
Упорная шайба
Заводской номер
14-1920-01
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
СМД2-1934
Количество на модель
1
№
18
Название детали
Стопорная шайба
Заводской номер
СМД2-1966
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
60-26113.00
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
60-20104.00
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М8-6gх20.88
Количество на модель
6
№
22
Название детали
Винт
Заводской номер
М8-6gх25.88
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М8-6gх45.56
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
М12-6gх80.88
Количество на модель
3
№
25
Название детали
Орех
Заводской номер
М8-6Н.6
Количество на модель
1
№
26
Название детали
Орех
Заводской номер
М22х1,5-6Н.6
Количество на модель
1
№
27
Название детали
Пробка резьбовая
Заводской номер
Н-5889
Количество на модель
2
№
28
Название детали
Подшипник
Заводской номер
305
Количество на модель
1
№
29
Название детали
Подшипник
Заводской номер
8109
Количество на модель
1
№
30
Название детали
Подшипник
Заводской номер
8106
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
865Г05
Количество на модель
10
№
32
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
3
№
33
Название детали
Шайба
Заводской номер
12х2.04.05
Количество на модель
2
№
34
Название детали
Манжета
Заводской номер
1.2-25х42-1
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
8х1,6.01.05
Количество на модель
1
№
36
Название детали
Шплинт
Заводской номер
3,2х20-005
Количество на модель
1
№
37
Название детали
Шпилька ГОСТ 22034-76
Заводской номер
М8х20.56
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор пускового двигателя | 350.12.010.00 | 1 | 1 | |||||
| Редуктор | 352.12.010.00 | |||||||
| Рычаг | 352.12.032.10 | |||||||
| 1 | Корпус | 350.12.050.20 | 1 | 1 | 1 | |||
| 2 | Рычаг (47521133) | 350.12.100.00 | 1 | 1 | 2 | |||
| 3 | Корпус | 350.12.001.12 | 1 | 1 | 3 | |||
| 4 | Крышка | 350.12.004.10 | 1 | 1 | 4 | |||
| 5 | Упор нажимной | 350.12.005.00 | 1 | 1 | 5 | |||
| 6 | Упор | 350.12.006.11 | 1 | 1 | 6 | |||
| 7 | Втулка | 350.12.062.10 | 1 | 1 | 7 | |||
| 8 | Втулка | 350.12.064.10 | 1 | 1 | 8 | |||
| 9 | Крышка | 352.12.078.11 | 1 | 1 | 9 | |||
| 10 | Прокладка | 350.12.082.01 | 1 | 1 | 10 | |||
| 11 | Валик рукоятки | 350.12.094.12 | 1 | 1 | 11 | |||
| 12 | Валик включения | 350.12.095.10 | 1 | 1 | 12 | |||
| 13 | Диск нажимной | 14-1906-2 | 1 | 1 | 13 | |||
| 14 | Кольцо Б | 14-1359-1 | 1 | 1 | 14 | |||
| 15 | Втулка | 14-1905-1 | 1 | 1 | 15 | |||
| 16 | прокладка | СМД7-1539А | 2 | 2 | 16 | |||
| 17 | Упорная шайба | 14-1920-01 | 1 | 1 | 17 | |||
| 18 | Пружина | СМД2-1934 | 1 | 1 | 18 | |||
| 19 | Стопорная шайба | СМД2-1966 | 1 | 1 | 19 | |||
| 20 | Втулка | 60-26113.00 | 1 | 1 | 20 | |||
| 21 | Прокладка | 60-20104.00 | 1 | 1 | 21 | |||
| 22 | Болт | М8-6gх20.88 | 6 | 6 | 22 | |||
| 23 | Винт | М8-6gх25.88 | 1 | 1 | 23 | |||
| 24 | Болт | М8-6gх45.56 | 4 | 4 | 24 | |||
| 25 | Болт | М12-6gх80.88 | 3 | 3 | 25 | |||
| 26 | Орех | М8-6Н.6 | 1 | 1 | 26 | |||
| 27 | Орех | М22х1,5-6Н.6 | 1 | 1 | 27 | |||
| 28 | Пробка резьбовая | Н-5889 | 2 | 2 | 28 | |||
| 29 | Подшипник | 305 | 1 | 1 | 29 | |||
| 30 | Подшипник | 8109 | 1 | 1 | 30 | |||
| 31 | Подшипник | 8106 | 1 | 1 | 31 | |||
| 32 | Шайба | 865Г05 | 10 | 10 | 32 | |||
| 33 | Шайба | 1265Г05 | 3 | 3 | 33 | |||
| 34 | Шайба | 12х2.04.05 | 2 | 2 | 34 | |||
| 35 | Манжета | 1.2-25х42-1 | 1 | 1 | 35 | |||
| 36 | Шайба | 8х1,6.01.05 | 1 | 1 | 36 | |||
| 37 | Шплинт | 3,2х20-005 | 1 | 1 | 37 | |||
| 38 | Шпилька ГОСТ 22034-76 | М8х20.56 | 1 | 1 | 38 |
