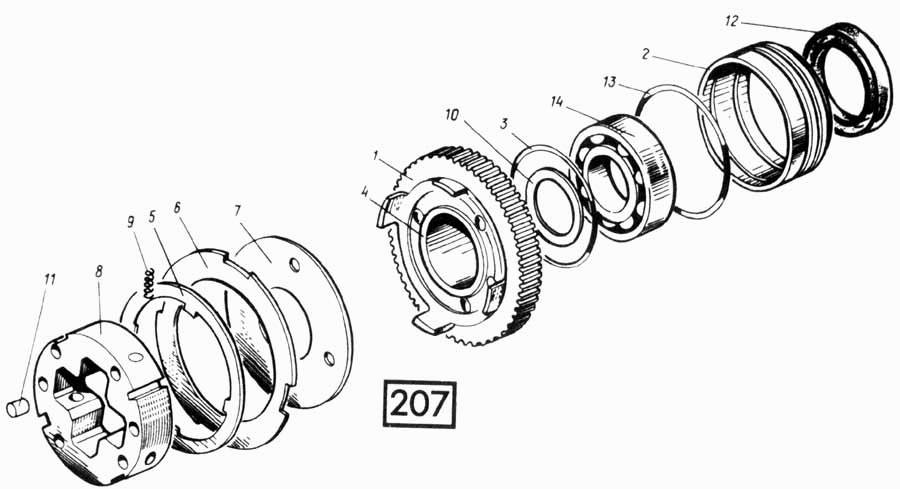

Диски регулятора СМД-60, -62, -64, -66, -72
100%
Название детали
Колесо зубчатое
Заводской номер
350.12.090.00
Количество на модель
1
№
1
Название детали
Втулка подшипника
Заводской номер
350.12.071.10
Количество на модель
1
№
2
Название детали
Кольцо запорное
Заводской номер
50-1024078Б
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
СМД2-1914-2
Количество на модель
1
№
4
Название детали
Диск ведомый
Заводской номер
СМД2-1915-1
Количество на модель
3
№
5
Название детали
Диск ведущий
Заводской номер
СМД2-1916-1
Количество на модель
3
№
6
Название детали
Диск прижимной
Заводской номер
СМД2-1917-01
Количество на модель
1
№
7
Название детали
Втулка специальная
Заводской номер
СМД2-1918-1
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
СМД2-1923-2
Количество на модель
4
№
9
Название детали
Упорная шайба
Заводской номер
СМД2-1976
Количество на модель
1
№
10
Название детали
Ролик
Заводской номер
15х30БША
Количество на модель
4
№
11
Название детали
Манжета
Заводской номер
1.2-60х85-1
Количество на модель
1
№
12
Название детали
Кольцо ГОСТ (d=)
Заводской номер
095-100-30-2-2
Количество на модель
2
№
13
Название детали
Подшипник
Заводской номер
308
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Колесо зубчатое | 350.12.090.00 | 1 | 1 | 1 | |||
| 2 | Втулка подшипника | 350.12.071.10 | 1 | 1 | 2 | |||
| 3 | Кольцо запорное | 50-1024078Б | 1 | 1 | 3 | |||
| 4 | Втулка | СМД2-1914-2 | 1 | 1 | 4 | |||
| 5 | Диск ведомый | СМД2-1915-1 | 3 | 3 | 5 | |||
| 6 | Диск ведущий | СМД2-1916-1 | 3 | 3 | 6 | |||
| 7 | Диск прижимной | СМД2-1917-01 | 1 | 1 | 7 | |||
| 8 | Втулка специальная | СМД2-1918-1 | 1 | 1 | 8 | |||
| 9 | Пружина | СМД2-1923-2 | 4 | 4 | 9 | |||
| 10 | Упорная шайба | СМД2-1976 | 1 | 1 | 10 | |||
| 11 | Ролик | 15х30БША | 4 | 4 | 11 | |||
| 12 | Манжета | 1.2-60х85-1 | 1 | 1 | 12 | |||
| 13 | Кольцо ГОСТ (d=) | 095-100-30-2-2 | 2 | 2 | 13 | |||
| 14 | Подшипник | 308 | 1 | 1 | 14 |
