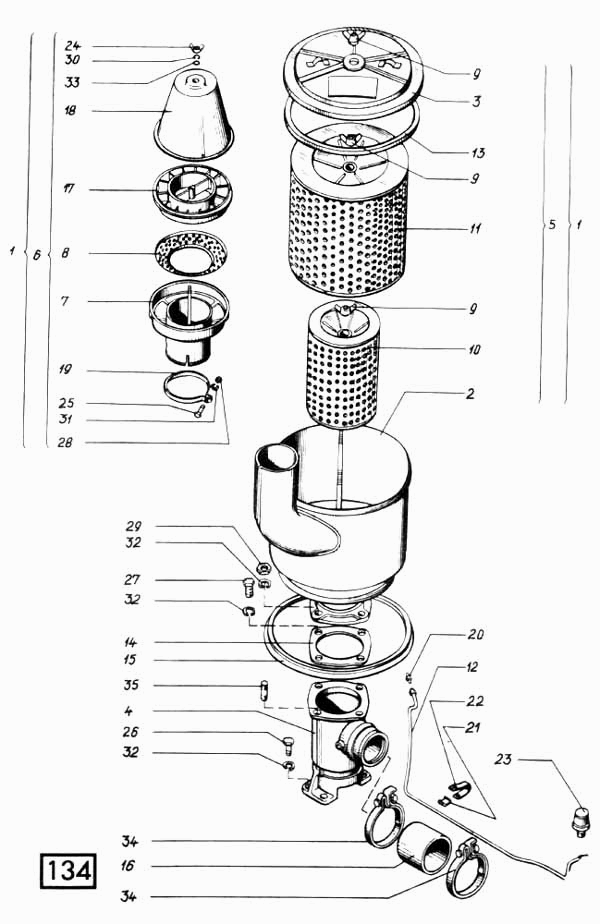

Воздухоочиститель СМД-60, -62, -64, -66, -72
100%
Название детали
Кронштейн
Заводской номер
64-12010.31
Количество на модель
№
Название детали
Воздухоочиститель
Заводской номер
62-12002.00
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
62-12004.00
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
62-12008.00
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
60-12010.61
Количество на модель
1
№
4
Название детали
Воздухоочиститель, вторая ступень
Заводской номер
62-12011.00
Количество на модель
1
№
5
Название детали
Моноциклон
Заводской номер
60-12023.00
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
60-12024.00
Количество на модель
1
№
7
Название детали
Сетка
Заводской номер
60-12025.00
Количество на модель
1
№
8
Название детали
Зажим
Заводской номер
60-12027.10
Количество на модель
3
№
9
Название детали
Фильтр- патрон
Заводской номер
60-12028.00
Количество на модель
1
№
10
Название детали
Фильтр- патрон
Заводской номер
60-12029.00
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
60-12036.10
Количество на модель
1
№
12
Название детали
Уплотнитель
Заводской номер
62-12110.10
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
60-12133.20
Количество на модель
1
№
14
Название детали
Кольцо уплотнительное
Заводской номер
60-12141.20
Количество на модель
1
№
15
Название детали
Шланг соединительный
Заводской номер
60-12154.10
Количество на модель
1
№
16
Название детали
Завихритель
Заводской номер
60-12188.00
Количество на модель
1
№
17
Название детали
Колпак
Заводской номер
60-12189.00
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
60-12200.00
Количество на модель
1
№
19
Название детали
Штуцер
Заводской номер
60-12214.00
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
20-1501
Количество на модель
3
№
21
Название детали
Хомут
Заводской номер
20-1504
Количество на модель
3
№
22
Название детали
Индикатор
Заводской номер
И3В-700
Количество на модель
1
№
23
Название детали
Гайка М6-6Н.016 ГОСТ 3032-76
Заводской номер
14Н-1266
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М10-68Х45.88
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М12-68х30.88
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
М12-68х35.88
Количество на модель
2
№
27
Название детали
Орех
Заводской номер
М10-6Н.6
Количество на модель
1
№
28
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
665Г05
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
1065Г05
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
8
№
32
Название детали
Шайба ГОСТ 11371-78
Заводской номер
6х1,2.04.05
Количество на модель
1
№
33
Название детали
Хомут
Заводской номер
А23-02.220
Количество на модель
2
№
34
Название детали
Шпилька
Заводской номер
М12-30.88
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн | 64-12010.31 | |||||||
| 1 | Воздухоочиститель | 62-12002.00 | 1 | 1 | 1 | |||
| 2 | Корпус | 62-12004.00 | 1 | 1 | 2 | |||
| 3 | Крышка | 62-12008.00 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 60-12010.61 | 1 | 1 | 4 | |||
| 5 | Воздухоочиститель, вторая ступень | 62-12011.00 | 1 | 1 | 5 | |||
| 6 | Моноциклон | 60-12023.00 | 1 | 1 | 6 | |||
| 7 | Патрубок | 60-12024.00 | 1 | 1 | 7 | |||
| 8 | Сетка | 60-12025.00 | 1 | 1 | 8 | |||
| 9 | Зажим | 60-12027.10 | 3 | 3 | 9 | |||
| 10 | Фильтр- патрон | 60-12028.00 | 1 | 1 | 10 | |||
| 11 | Фильтр- патрон | 60-12029.00 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 60-12036.10 | 1 | 1 | 12 | |||
| 13 | Уплотнитель | 62-12110.10 | 1 | 1 | 13 | |||
| 14 | Прокладка | 60-12133.20 | 1 | 1 | 14 | |||
| 15 | Кольцо уплотнительное | 60-12141.20 | 1 | 1 | 15 | |||
| 16 | Шланг соединительный | 60-12154.10 | 1 | 1 | 16 | |||
| 17 | Завихритель | 60-12188.00 | 1 | 1 | 17 | |||
| 18 | Колпак | 60-12189.00 | 1 | 1 | 18 | |||
| 19 | Хомут | 60-12200.00 | 1 | 1 | 19 | |||
| 20 | Штуцер | 60-12214.00 | 1 | 1 | 20 | |||
| 21 | Прокладка | 20-1501 | 3 | 3 | 21 | |||
| 22 | Хомут | 20-1504 | 3 | 3 | 22 | |||
| 23 | Индикатор | И3В-700 | 1 | 1 | 23 | |||
| 24 | Гайка М6-6Н.016 ГОСТ 3032-76 | 14Н-1266 | 1 | 1 | 24 | |||
| 25 | Болт | М10-68Х45.88 | 1 | 1 | 25 | |||
| 26 | Болт | М12-68х30.88 | 4 | 4 | 26 | |||
| 27 | Болт | М12-68х35.88 | 2 | 2 | 27 | |||
| 28 | Орех | М10-6Н.6 | 1 | 1 | 28 | |||
| 29 | Гайка | М12-6Н.6 | 2 | 2 | 29 | |||
| 30 | Шайба | 665Г05 | 1 | 1 | 30 | |||
| 31 | Шайба | 1065Г05 | 1 | 1 | 31 | |||
| 32 | Шайба | 1265Г05 | 8 | 8 | 32 | |||
| 33 | Шайба ГОСТ 11371-78 | 6х1,2.04.05 | 1 | 1 | 33 | |||
| 34 | Хомут | А23-02.220 | 2 | 2 | 34 | |||
| 35 | Шпилька | М12-30.88 | 2 | 2 | 35 |
