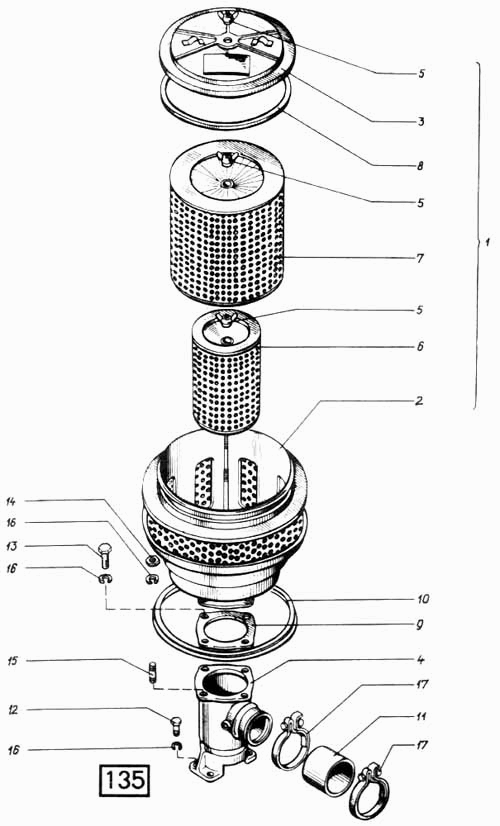

Воздухоочиститель СМД-60, -62, -64, -66, -72
100%
Название детали
Воздухоочиститель
Заводской номер
64-12002.10
Количество на модель
№
1
Название детали
Корпус
Заводской номер
64-12004.00
Количество на модель
№
2
Название детали
Крышка
Заводской номер
62-12008.00
Количество на модель
№
3
Название детали
Кронштейн
Заводской номер
64-12010.31
Количество на модель
№
4
Название детали
Зажим
Заводской номер
60-12027.10
Количество на модель
№
5
Название детали
Фильтр- патрон
Заводской номер
60-12028.00
Количество на модель
№
6
Название детали
Фильтр- патрон
Заводской номер
60-12029.00
Количество на модель
№
7
Название детали
Кольцо уплотнительное
Заводской номер
60-12110.10
Количество на модель
№
8
Название детали
Прокладка
Заводской номер
60-12133.20
Количество на модель
№
9
Название детали
Кольцо уплотнительное
Заводской номер
60-12141.20
Количество на модель
№
10
Название детали
Шланг соединительный
Заводской номер
60-12154.10
Количество на модель
№
11
Название детали
Болт
Заводской номер
М12-6gх30.88
Количество на модель
№
12
Название детали
Болт
Заводской номер
М12-6gх35.88
Количество на модель
№
13
Название детали
Гайка
Заводской номер
М12-6Н.6
Количество на модель
№
14
Название детали
Шпилька
Заводской номер
М12х30.88
Количество на модель
№
15
Название детали
Шайба
Заводской номер
1265Г05
Количество на модель
№
16
Название детали
Хомут
Заводской номер
А23-02.220
Количество на модель
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухоочиститель | 64-12002.10 | 1 | |||||
| 2 | Корпус | 64-12004.00 | 2 | |||||
| 3 | Крышка | 62-12008.00 | 3 | |||||
| 4 | Кронштейн | 64-12010.31 | 4 | |||||
| 5 | Зажим | 60-12027.10 | 5 | |||||
| 6 | Фильтр- патрон | 60-12028.00 | 6 | |||||
| 7 | Фильтр- патрон | 60-12029.00 | 7 | |||||
| 8 | Кольцо уплотнительное | 60-12110.10 | 8 | |||||
| 9 | Прокладка | 60-12133.20 | 9 | |||||
| 10 | Кольцо уплотнительное | 60-12141.20 | 10 | |||||
| 11 | Шланг соединительный | 60-12154.10 | 11 | |||||
| 12 | Болт | М12-6gх30.88 | 12 | |||||
| 13 | Болт | М12-6gх35.88 | 13 | |||||
| 14 | Гайка | М12-6Н.6 | 14 | |||||
| 15 | Шпилька | М12х30.88 | 15 | |||||
| 16 | Шайба | 1265Г05 | 16 | |||||
| 17 | Хомут | А23-02.220 | 17 |
