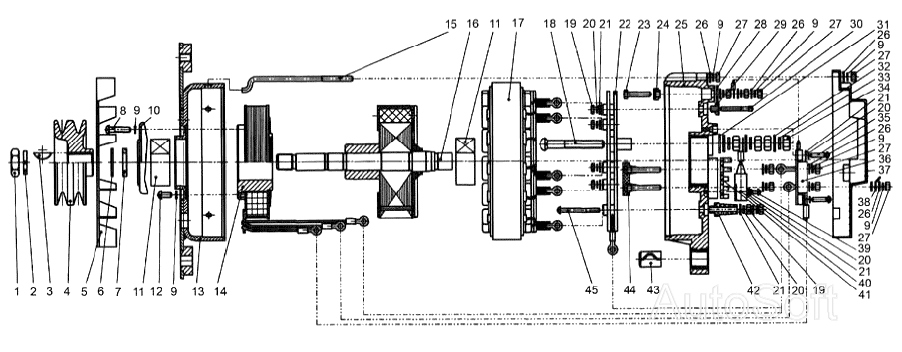

Генератор
100%
Название детали
Орех
Заводской номер
М16х1,5 ГОСТ 5916-70
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
16.65Г ГОСТ 6402-70
Количество на модель
1
№
2
Название детали
шпонка
Заводской номер
ГЛЦИ.71115.025
Количество на модель
1
№
3
Название детали
Шкив
Заводской номер
ФЭГТ.2000.042
Количество на модель
1
№
4
Название детали
Вентилятор
Заводской номер
ФЭГТ.2000.022
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ГЛЦИ.758481.018
Количество на модель
1
№
6
Название детали
Втулка дистанционная
Заводской номер
ФЭГТ.2000.025
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
В.М5х25 ГОСТ 17473-80
Количество на модель
3
№
8
Название детали
Шайба
Заводской номер
5.65Г ГОСТ 6402-70
Количество на модель
22
№
9
Название детали
Крышка подшипника
Заводской номер
ГЛЦИ.711352.015
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
6-180603КС9 ГОСТ 8882-75
Количество на модель
2
№
11
Название детали
Винт
Заводской номер
В.М5х10 ГОСТ 17473-80
Количество на модель
3
№
12
Название детали
Щит подшипниковый
Заводской номер
ФЭГТ.2000.004
Количество на модель
1
№
13
Название детали
Катушка
Заводской номер
ФЭГТ.2000.020
Количество на модель
1
№
14
Название детали
Шпилька
Заводской номер
ГЛЦИ.758274.008-01
Количество на модель
4
№
15
Название детали
Ротор
Заводской номер
ФЭГТ.2000.0015
Количество на модель
1
№
16
Название детали
Статор
Заводской номер
ФЭГТ.2000.023
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
ФЭГТ.2000.037
Количество на модель
1
№
18
Название детали
Орех
Заводской номер
М4 ГОСТ 5915-70
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
4.65Г ГОСТ 6402-70
Количество на модель
10
№
20
Название детали
Шайба
Заводской номер
4.01 ГОСТ 11371-78
Количество на модель
10
№
21
Название детали
Блок выпрямительный
Заводской номер
БВП97-150
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
ФЭГТ.2000.0056
Количество на модель
1
№
23
Название детали
Изолятор
Заводской номер
ФЭГТ.2000.0026
Количество на модель
1
№
24
Название детали
Щит подшипниковый
Заводской номер
ФЭГТ.2000.0001
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
5.01 ГОСТ11371-78
Количество на модель
17
№
26
Название детали
Орех
Заводской номер
М5 ГОСТ5915-70
Количество на модель
16
№
27
Название детали
Шайба
Заводской номер
ГЛЦИ.758481.014
Количество на модель
1
№
28
Название детали
Изолятор фазный
Заводской номер
ГЛЦИ.757552.001
Количество на модель
4
№
29
Название детали
Винт
Заводской номер
ГЛЦИ.758164.005
Количество на модель
4
№
30
Название детали
Шайба
Заводской номер
ФЭГТ.2000.030
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
8.01 ГОСТ 11371-78
Количество на модель
3
№
32
Название детали
Шайба
Заводской номер
8.65Г ГОСТ 6402-70
Количество на модель
3
№
33
Название детали
Гайка
Заводской номер
М8 ГОСТ 5915-70
Количество на модель
4
№
34
Название детали
Винт
Заводской номер
В.М4х20 ГОСТ 17473-80
Количество на модель
3
№
35
Название детали
Регулятор напряжения
Заводской номер
7921.3702
Количество на модель
1
№
36
Название детали
Регулятор напряжения
Заводской номер
841.3702
Количество на модель
1
№
36
Название детали
Регулятор напряжения
Заводской номер
7342.3702
Количество на модель
1
№
36
Название детали
Крышка
Заводской номер
ФЭГТ.2000.021
Количество на модель
1
№
37
Название детали
Клемма соединительная
Заводской номер
ГЛЦИ.757461.017
Количество на модель
1
№
38
Название детали
Винт
Заводской номер
В.М4х6 ГОСТ 17473-80
Количество на модель
1
№
39
Название детали
Конденсатор
Заводской номер
ФЭГТ.2000.062
Количество на модель
1
№
40
Название детали
Изолятор
Заводской номер
ГЛЦИ.757546.002
Количество на модель
1
№
41
Название детали
Изолятор фазный
Заводской номер
ГЛЦИ.757552.002
Количество на модель
1
№
42
Название детали
Шлицевая втулка
Заводской номер
ГЛЦИ.723211.019
Количество на модель
1
№
43
Название детали
Колодка выводов
Заводской номер
ФЭГТ.2000.029
Количество на модель
1
№
44
Название детали
Винт
Заводской номер
В.М4х55 ГОСТ 17473-80
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М16х1,5 ГОСТ 5916-70 | 1 | 1 | 1 | |||
| 2 | Шайба | 16.65Г ГОСТ 6402-70 | 1 | 1 | 2 | |||
| 3 | шпонка | ГЛЦИ.71115.025 | 1 | 1 | 3 | |||
| 4 | Шкив | ФЭГТ.2000.042 | 1 | 1 | 4 | |||
| 5 | Вентилятор | ФЭГТ.2000.022 | 1 | 1 | 5 | |||
| 6 | Шайба | ГЛЦИ.758481.018 | 1 | 1 | 6 | |||
| 7 | Втулка дистанционная | ФЭГТ.2000.025 | 1 | 1 | 7 | |||
| 8 | Винт | В.М5х25 ГОСТ 17473-80 | 3 | 3 | 8 | |||
| 9 | Шайба | 5.65Г ГОСТ 6402-70 | 22 | 22 | 9 | |||
| 10 | Крышка подшипника | ГЛЦИ.711352.015 | 1 | 1 | 10 | |||
| 11 | Подшипник | 6-180603КС9 ГОСТ 8882-75 | 2 | 2 | 11 | |||
| 12 | Винт | В.М5х10 ГОСТ 17473-80 | 3 | 3 | 12 | |||
| 13 | Щит подшипниковый | ФЭГТ.2000.004 | 1 | 1 | 13 | |||
| 14 | Катушка | ФЭГТ.2000.020 | 1 | 1 | 14 | |||
| 15 | Шпилька | ГЛЦИ.758274.008-01 | 4 | 4 | 15 | |||
| 16 | Ротор | ФЭГТ.2000.0015 | 1 | 1 | 16 | |||
| 17 | Статор | ФЭГТ.2000.023 | 1 | 1 | 17 | |||
| 18 | Винт | ФЭГТ.2000.037 | 1 | 1 | 18 | |||
| 19 | Орех | М4 ГОСТ 5915-70 | 4 | 4 | 19 | |||
| 20 | Шайба | 4.65Г ГОСТ 6402-70 | 10 | 10 | 20 | |||
| 21 | Шайба | 4.01 ГОСТ 11371-78 | 10 | 10 | 21 | |||
| 22 | Блок выпрямительный | БВП97-150 | 1 | 1 | 22 | |||
| 23 | Болт | ФЭГТ.2000.0056 | 1 | 1 | 23 | |||
| 24 | Изолятор | ФЭГТ.2000.0026 | 1 | 1 | 24 | |||
| 25 | Щит подшипниковый | ФЭГТ.2000.0001 | 1 | 1 | 25 | |||
| 26 | Шайба | 5.01 ГОСТ11371-78 | 17 | 17 | 26 | |||
| 27 | Орех | М5 ГОСТ5915-70 | 16 | 16 | 27 | |||
| 28 | Шайба | ГЛЦИ.758481.014 | 1 | 1 | 28 | |||
| 29 | Изолятор фазный | ГЛЦИ.757552.001 | 4 | 4 | 29 | |||
| 30 | Винт | ГЛЦИ.758164.005 | 4 | 4 | 30 | |||
| 31 | Шайба | ФЭГТ.2000.030 | 1 | 1 | 31 | |||
| 32 | Шайба | 8.01 ГОСТ 11371-78 | 3 | 3 | 32 | |||
| 33 | Шайба | 8.65Г ГОСТ 6402-70 | 3 | 3 | 33 | |||
| 34 | Гайка | М8 ГОСТ 5915-70 | 4 | 4 | 34 | |||
| 35 | Винт | В.М4х20 ГОСТ 17473-80 | 3 | 3 | 35 | |||
| 36 | Регулятор напряжения | 7921.3702 | 1 | 1 | 36 | |||
| 36 | Регулятор напряжения | 841.3702 | 1 | 1 | 36 | |||
| 36 | Регулятор напряжения | 7342.3702 | 1 | 1 | 36 | |||
| 37 | Крышка | ФЭГТ.2000.021 | 1 | 1 | 37 | |||
| 38 | Клемма соединительная | ГЛЦИ.757461.017 | 1 | 1 | 38 | |||
| 39 | Винт | В.М4х6 ГОСТ 17473-80 | 1 | 1 | 39 | |||
| 40 | Конденсатор | ФЭГТ.2000.062 | 1 | 1 | 40 | |||
| 41 | Изолятор | ГЛЦИ.757546.002 | 1 | 1 | 41 | |||
| 42 | Изолятор фазный | ГЛЦИ.757552.002 | 1 | 1 | 42 | |||
| 43 | Шлицевая втулка | ГЛЦИ.723211.019 | 1 | 1 | 43 | |||
| 44 | Колодка выводов | ФЭГТ.2000.029 | 1 | 1 | 44 | |||
| 45 | Винт | В.М4х55 ГОСТ 17473-80 | 1 | 1 | 45 |
