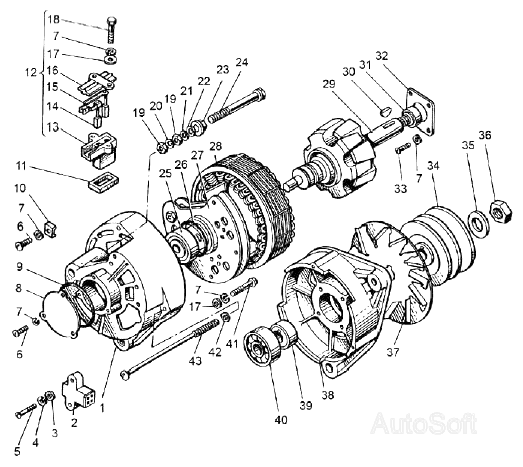

Генератор
100%
Название детали
Генератор в сборе
Заводской номер
5702.3701-20
Количество на модель
1
№
Название детали
Крышка со стороны контактных колец в сборе
Заводской номер
5702.3701300
Количество на модель
1
№
Название детали
Крышка со стороны контактных колец
Заводской номер
5702.3701301
Количество на модель
1
№
1
Название детали
Колодка
Заводской номер
3802.3701306
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
М11-40028
Количество на модель
2
№
3
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012-Т
Количество на модель
2
№
4
Название детали
Винт защитной ленты
Заводской номер
8Х-4166
Количество на модель
2
№
5
Название детали
Винт
Заводской номер
7Х-1542
Количество на модель
4
№
6
Название детали
Шайба 5 пружинная
Заводской номер
Х-4001-Т
Количество на модель
13
№
7
Название детали
Крышка подшипника
Заводской номер
5702.3701060
Количество на модель
1
№
8
Название детали
Кольцо уплотнительное
Заводской номер
19.3701008
Количество на модель
1
№
9
Название детали
Скоба клеммы включателя стартера
Заводской номер
ВК14-3708053
Количество на модель
1
№
10
Название детали
Прокладка уплотнительная
Заводской номер
3802-3701007
Количество на модель
1
№
11
Название детали
Щеткодержатель в сборе
Заводской номер
Г250П1-3701010
Количество на модель
1
№
12
Название детали
Щеткодержатель
Заводской номер
Г250П1-3701011
Количество на модель
1
№
13
Название детали
Щетка в сборе
Заводской номер
Г250П1-3701020
Количество на модель
1
№
14
Название детали
Щетка в сборе
Заводской номер
Г250П1-3701030
Количество на модель
1
№
15
Название детали
Крышка щеткодержателя
Заводской номер
Г250П1-3701012
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
8Х-1497
Количество на модель
5
№
17
Название детали
Болт специальный
Заводской номер
Г250-3701016
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
8Х-1537
Количество на модель
2
№
19
Название детали
Шайба пружинная
Заводской номер
МХ-0246-Т
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
Х-4069-Т
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
1-МЮ-37-Т
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
3802-3701319
Количество на модель
1
№
23
Название детали
Болт контактный
Заводской номер
3802.3701309
Количество на модель
1
№
24
Название детали
Подшипник
Заводской номер
6-180603К1С9
Количество на модель
1
№
25
Название детали
Кольцо уплотни-тельное
Заводской номер
3802.3701308
Количество на модель
1
№
26
Название детали
Блок БПВ- выпрямительный
Заводской номер
ИАЕЮ.4352.14002
Количество на модель
1
№
27
Название детали
Статор
Заводской номер
5702.3701100
Количество на модель
1
№
28
Название детали
Ротор
Заводской номер
5702.3701200
Количество на модель
1
№
29
Название детали
Шпонка сегментная
Заводской номер
4598241264
Количество на модель
1
№
30
Название детали
Втулка распорная
Заводской номер
5702.3701214
Количество на модель
1
№
31
Название детали
Шайба специальная
Заводской номер
3802.3701404
Количество на модель
1
№
32
Название детали
Винт специальный
Заводской номер
3802.3701406
Количество на модель
4
№
33
Название детали
Шкив
Заводской номер
5702.3701051
Количество на модель
1
№
34
Название детали
Шайба 16 пружинная
Заводской номер
МХ-0234-Т
Количество на модель
1
№
35
Название детали
Гайка М16х1,5-6Н
Заводской номер
МХ-0235
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Генератор в сборе | 5702.3701-20 | 1 | 1 | |||||
| Крышка со стороны контактных колец в сборе | 5702.3701300 | 1 | 1 | |||||
| 1 | Крышка со стороны контактных колец | 5702.3701301 | 1 | 1 | 1 | |||
| 2 | Колодка | 3802.3701306 | 1 | 1 | 2 | |||
| 3 | Шайба | М11-40028 | 2 | 2 | 3 | |||
| 4 | Шайба 4 пружинная | Х-1012-Т | 2 | 2 | 4 | |||
| 5 | Винт защитной ленты | 8Х-4166 | 2 | 2 | 5 | |||
| 6 | Винт | 7Х-1542 | 4 | 4 | 6 | |||
| 7 | Шайба 5 пружинная | Х-4001-Т | 13 | 13 | 7 | |||
| 8 | Крышка подшипника | 5702.3701060 | 1 | 1 | 8 | |||
| 9 | Кольцо уплотнительное | 19.3701008 | 1 | 1 | 9 | |||
| 10 | Скоба клеммы включателя стартера | ВК14-3708053 | 1 | 1 | 10 | |||
| 11 | Прокладка уплотнительная | 3802-3701007 | 1 | 1 | 11 | |||
| 12 | Щеткодержатель в сборе | Г250П1-3701010 | 1 | 1 | 12 | |||
| 13 | Щеткодержатель | Г250П1-3701011 | 1 | 1 | 13 | |||
| 14 | Щетка в сборе | Г250П1-3701020 | 1 | 1 | 14 | |||
| 15 | Щетка в сборе | Г250П1-3701030 | 1 | 1 | 15 | |||
| 16 | Крышка щеткодержателя | Г250П1-3701012 | 1 | 1 | 16 | |||
| 17 | Шайба | 8Х-1497 | 5 | 5 | 17 | |||
| 18 | Болт специальный | Г250-3701016 | 2 | 2 | 18 | |||
| 19 | Гайка | 8Х-1537 | 2 | 2 | 19 | |||
| 20 | Шайба пружинная | МХ-0246-Т | 1 | 1 | 20 | |||
| 21 | Шайба | Х-4069-Т | 1 | 1 | 21 | |||
| 22 | Шайба | 1-МЮ-37-Т | 1 | 1 | 22 | |||
| 23 | Втулка | 3802-3701319 | 1 | 1 | 23 | |||
| 24 | Болт контактный | 3802.3701309 | 1 | 1 | 24 | |||
| 25 | Подшипник | 6-180603К1С9 | 1 | 1 | 25 | |||
| 26 | Кольцо уплотни-тельное | 3802.3701308 | 1 | 1 | 26 | |||
| 27 | Блок БПВ- выпрямительный | ИАЕЮ.4352.14002 | 1 | 1 | 27 | |||
| 28 | Статор | 5702.3701100 | 1 | 1 | 28 | |||
| 29 | Ротор | 5702.3701200 | 1 | 1 | 29 | |||
| 30 | Шпонка сегментная | 4598241264 | 1 | 1 | 30 | |||
| 31 | Втулка распорная | 5702.3701214 | 1 | 1 | 31 | |||
| 32 | Шайба специальная | 3802.3701404 | 1 | 1 | 32 | |||
| 33 | Винт специальный | 3802.3701406 | 4 | 4 | 33 | |||
| 34 | Шкив | 5702.3701051 | 1 | 1 | 34 | |||
| 35 | Шайба 16 пружинная | МХ-0234-Т | 1 | 1 | 35 | |||
| 36 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 36 |
